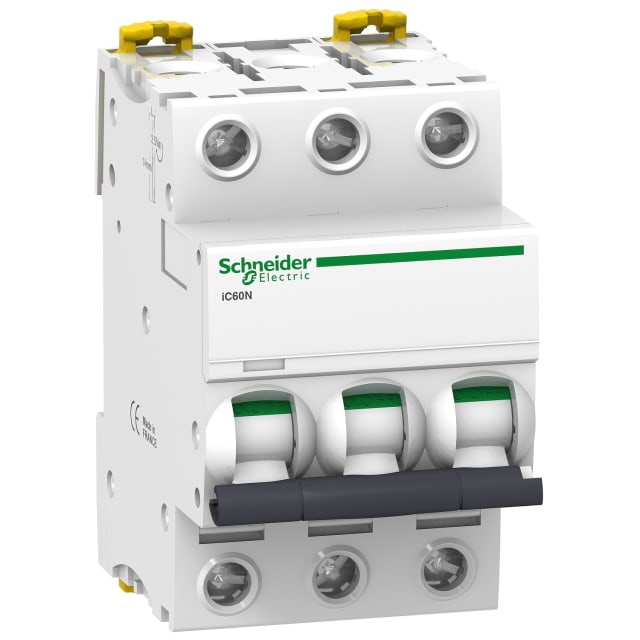

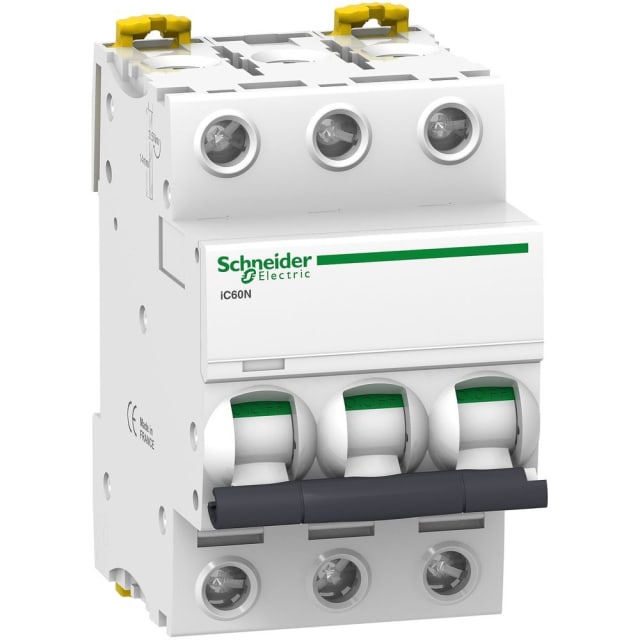

Disjoncteur triphasé 20A courbe C 3 pôles A9F68320

Disjoncteur triphasé 20A courbe C pour la protection des circuits en tableau

Ce disjoncteur triphasé 20A courbe C à 3 pôles est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre de 20 A convient aux départs triphasés demandant une protection nette et adaptée aux usages courants en environnement tertiaire, technique ou industriel. La courbe C permet d’accepter les appels de courant modérés au démarrage, ce qui le rend pertinent pour de nombreuses lignes alimentant des équipements, petits moteurs, auxiliaires ou circuits de puissance légère.

Configuration 3 pôles protégés pour réseaux triphasés 400 V

Ce modèle dispose de 3 pôles au total et de 3 pôles protégés, avec une tension de dimensionnement de 400 V en courant alternatif. Il est donc destiné à la protection des circuits triphasés sans compromis sur la continuité de la protection entre phases. La présence d’un neutre à connexion facilite l’intégration dans les architectures de tableau où le repérage et le passage des conducteurs doivent rester propres et rationnels, tout en conservant un encombrement modulaire maîtrisé.

Pouvoir de coupure adapté aux besoins de distribution modulaire

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V, ce disjoncteur répond aux besoins des installations modulaires où une protection fiable contre les défauts de court-circuit est attendue. Il affiche également un Icu de 10 kA à 400 V et de 20 kA à 230 V selon IEC 60947-2, ce qui permet de l’envisager dans des configurations où les exigences de coordination et de tenue au défaut doivent être clairement identifiées dès la conception du tableau.

Format modulaire compact pour rail DIN et intégration soignée

Sa largeur de 3 modules facilite l’implantation dans les coffrets et armoires lorsque la place disponible est comptée. Le montage sur rail DIN permet une mise en œuvre rapide dans les tableaux neufs comme en rénovation. Avec une profondeur totale de 44 mm, il s’intègre facilement dans de nombreux ensembles modulaires sans gêner l’organisation du câblage en façade ou en fond d’enveloppe.

Raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur accepte des sections de conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage et permet d’adapter le produit à des départs de section variée selon la charge protégée. C’est un point important pour garder un tableau cohérent, limiter les adaptations inutiles et simplifier le choix des accessoires de câblage en amont comme en aval.

Comportement électrique maîtrisé face aux contraintes de l’installation

Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV, sa catégorie de surtension 4 et sa classe de limitation énergétique 3 en font un appareil pensé pour participer à une protection efficace du circuit et des équipements situés en aval. La limitation de l’énergie laissée passer lors d’un défaut contribue à mieux maîtriser les contraintes subies par l’installation, un avantage particulièrement utile dans les tableaux alimentant plusieurs départs sensibles.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Ce modèle fonctionne sur une plage de fréquence de 50 à 60 Hz et dans une température ambiante de service comprise entre -35 et 70 °C. Son indice de protection IP20 et son degré de pollution 3 correspondent à une utilisation en appareillage modulaire intégré dans une enveloppe adaptée. Sa puissance dissipée de 2,4 W aide également à anticiper l’échauffement global du tableau lors du dimensionnement, notamment lorsque plusieurs protections sont regroupées sur une même rangée.

Un choix pertinent pour les tableaux de protection et de distribution électrique

Pour un besoin de disjoncteur modulaire tripolaire 20A en courbe C, ce modèle constitue une solution claire pour protéger un départ triphasé avec un format standardisé et des caractéristiques lisibles. Il convient particulièrement aux applications où l’on recherche un disjoncteur 3P compact, simple à intégrer dans un tableau, compatible avec les usages classiques de protection de lignes et capable de répondre aux contraintes habituelles de la distribution électrique en basse tension.
