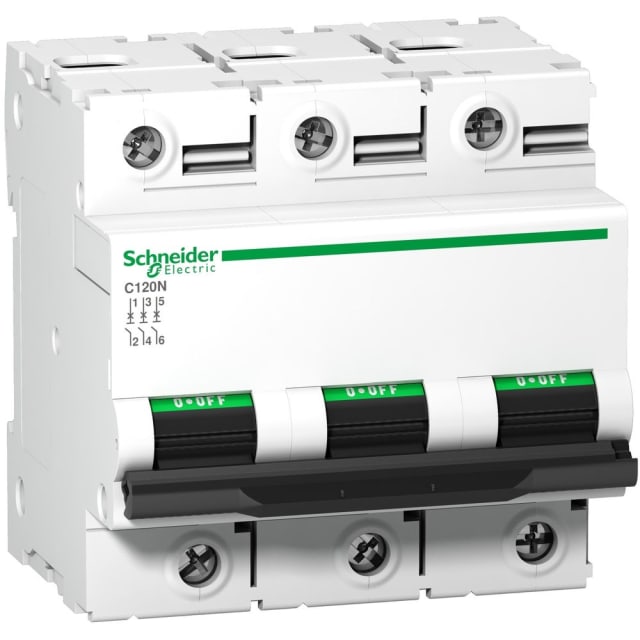

Disjoncteur modulaire 3P 100A courbe C 10kA A9N18367

Disjoncteur modulaire tripolaire 100 A pour la protection des départs puissants

Ce disjoncteur modulaire 3P 100A courbe C 10kA de la gamme Acti9 C120N est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés et son calibre de 100 A, il convient aux applications de distribution électrique nécessitant un appareil modulaire capable de gérer des intensités élevées dans un tableau basse tension.

Courbe C adaptée aux usages courants en environnement tertiaire et industriel

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en maintenant une protection efficace du circuit. Ce profil est particulièrement adapté aux lignes alimentant des équipements usuels, des départs de puissance, des circuits techniques ou certains récepteurs présentant un courant d’enclenchement supérieur à celui d’une charge purement résistive. Ce positionnement en fait un choix pertinent pour les tableaux de répartition où l’équilibre entre continuité d’exploitation et protection sélective est recherché.

Pouvoir de coupure 10 kA pour une coupure maîtrisée des défauts

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur modulaire offre une capacité de protection adaptée aux installations où le niveau de court-circuit présumé impose un appareil robuste. Il répond également aux exigences de l’IEC 60947-2 avec un Icu de 20 kA à 230 V et 10 kA à 400 V, ce qui facilite son intégration dans des ensembles de distribution demandant des caractéristiques claires en exploitation comme en maintenance.

Format modulaire 3P pensé pour l’intégration en tableau électrique

Ce modèle tripolaire s’installe sur rail DIN et prend une largeur de 4,5 modules, ce qui simplifie son implantation dans les coffrets et tableaux de distribution. Son encombrement maîtrisé aide à organiser proprement les départs triphasés sans surcharger l’espace disponible. La profondeur totale de 44 mm favorise aussi l’intégration dans de nombreuses configurations de coffrets modulaires, y compris lorsque le câblage doit rester accessible et ordonné.

Raccordement pratique pour sections importantes de conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement permet de l’utiliser sur des départs de section conséquente, en cohérence avec son calibre 100 A. Pour l’installateur, cela apporte de la souplesse au moment du câblage du tableau, que l’on travaille sur une alimentation triphasée, une distribution de puissance ou une protection de ligne en aval.

Conçu pour l’isolement, la distribution AC et les environnements techniques exigeants

Prévu pour les réseaux AC en 50 à 60 Hz, ce disjoncteur fonctionne sous tension de dimensionnement 400 V avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer lors d’un défaut. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté aux environnements de distribution électrique où la tenue électrique et la maîtrise des contraintes réseau sont des critères importants.

Protection modulaire évolutive pour tableaux avec accessoires complémentaires

Ce disjoncteur 3P 100A Acti9 C120N peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Cette compatibilité est intéressante pour les projets nécessitant, à terme, des fonctions additionnelles de signalisation, de commande ou d’extension de protection. C’est un avantage concret pour préparer une distribution modulaire cohérente, évolutive et bien structurée.

Un choix pertinent pour les installations nécessitant un disjoncteur 3P 100A courbe C 10kA

Grâce à l’association d’un calibre élevé, d’une courbe C polyvalente, d’un pouvoir de coupure 10 kA, d’un raccordement compatible avec des sections importantes et d’un format modulaire destiné au rail DIN, ce disjoncteur tripolaire répond précisément aux besoins de protection des circuits triphasés en tableau électrique. Il s’adresse aux professionnels et aux acheteurs techniques recherchant un disjoncteur modulaire 3P 100A clair dans son positionnement, simple à intégrer et adapté à la distribution électrique de puissance.
