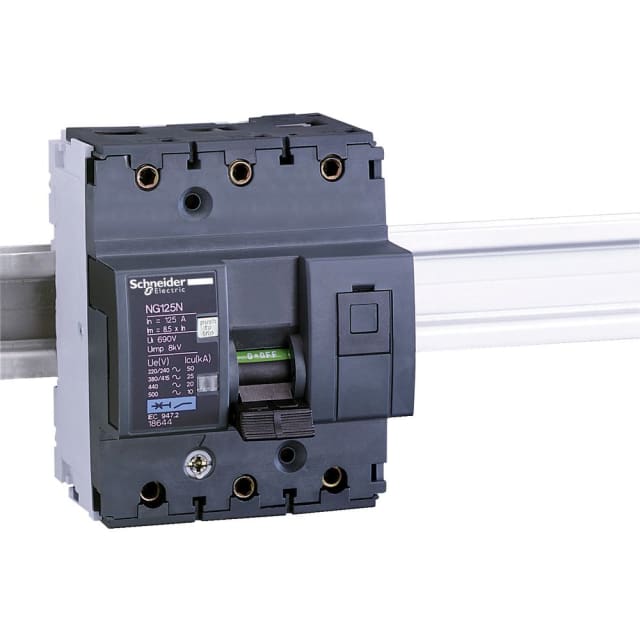

Disjoncteur modulaire 3 pôles 125 A courbe C NG125N 18644

Disjoncteur modulaire tripolaire 125 A pour la protection des départs puissants

Ce disjoncteur modulaire 3 pôles 125 A courbe C de la série Acti9 NG125N est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Son calibre élevé de 125 A le destine aux départs de puissance, aux tableaux de distribution et aux installations nécessitant une coupure modulaire robuste dans un encombrement maîtrisé. La coupure s’effectue sur les 3 pôles protégés, sans neutre associé, pour une intégration claire sur les réseaux triphasés.

Courbe C adaptée aux usages généraux et aux appels de courant modérés

La courbe de déclenchement C convient aux applications générales en environnement tertiaire, industriel ou technique, notamment lorsque les équipements raccordés présentent un appel de courant au démarrage modéré. Elle permet de protéger efficacement la ligne tout en évitant les déclenchements intempestifs sur des charges compatibles avec cette courbe. C’est un choix pertinent pour de nombreux départs triphasés alimentant des équipements de distribution, de commande ou de service.

Pouvoir de coupure élevé pour une protection dimensionnée sur des réseaux exigeants

Ce modèle se distingue par un pouvoir de coupure élevé, avec 25 kA à 400 V selon EN 60898 et IEC 60947-2, ainsi que 50 kA à 230 V selon IEC 60947-2. Ces valeurs permettent son utilisation dans des tableaux où le niveau de contrainte en court-circuit impose un appareil de protection modulaire à forte capacité d’interruption. Pour l’installateur, cela signifie une réponse adaptée aux distributions à énergie disponible importante, avec un appareil pensé pour des contextes techniques plus exigeants qu’un disjoncteur modulaire standard.

Format modulaire optimisé pour l’intégration en coffret ou tableau

Avec une largeur de 4,5 modules et une profondeur totale de 47 mm, ce disjoncteur tripolaire s’intègre facilement dans les tableaux et coffrets sur rail DIN lorsque l’espace doit rester maîtrisé. Son indice de protection IP20 correspond à une installation dans une enveloppe adaptée. Cette conception modulaire facilite la lecture du tableau, l’organisation des départs et le maintien d’une distribution propre, même dans les armoires comportant plusieurs protections de puissance.

Raccordement souple pour sections importantes

Ce disjoncteur accepte des sections de conducteurs adaptées aux intensités élevées, avec raccordement possible en monofilaire de 16 à 70 mm² et en multifilaire de 10 à 50 mm². Cette plage de connexion permet de l’associer à des câblages de distribution cohérents avec son calibre de 125 A, aussi bien sur des départs neufs que lors d’une adaptation de tableau existant. Pour le professionnel, cela apporte davantage de souplesse au moment du câblage et du choix des conducteurs.

Caractéristiques électriques prévues pour des environnements techniques complets

Le disjoncteur fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 690 V, une tenue aux chocs Uimp de 8 kV et une fréquence de 50 à 60 Hz. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté aux installations techniques où la tenue électrique de l’appareillage fait partie des critères de sélection. Sa puissance dissipée de 8 W est également à prendre en compte dans le dimensionnement thermique du tableau.

Solution évolutive pour tableaux de distribution avec accessoires complémentaires

Ce modèle permet l’ajout de dispositifs supplémentaires, ce qui facilite la constitution d’une protection modulaire évolutive selon les besoins du tableau. Cette compatibilité est particulièrement intéressante lorsque l’installation impose des fonctions complémentaires de signalisation, de commande ou d’association avec d’autres éléments de la gamme. Pour l’exploitant comme pour l’intégrateur, cela simplifie la création d’un ensemble de distribution cohérent autour d’un disjoncteur tripolaire 125 A de la série Acti9 NG125N.

Un choix pertinent pour la distribution triphasée en forte intensité

Grâce à son calibre de 125 A, sa courbe C, son format 3 pôles et sa capacité de coupure élevée, ce disjoncteur modulaire répond aux besoins de protection des départs triphasés de forte intensité dans les tableaux de distribution électrique. Il convient aux installations où l’on recherche un disjoncteur modulaire 3P 125 A capable de conjuguer compacité, adaptation au câblage de puissance et intégration simple dans un environnement modulaire professionnel.
