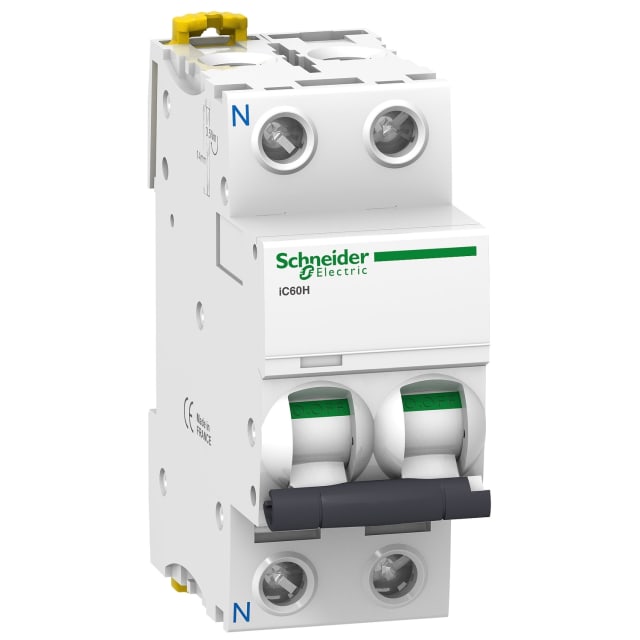

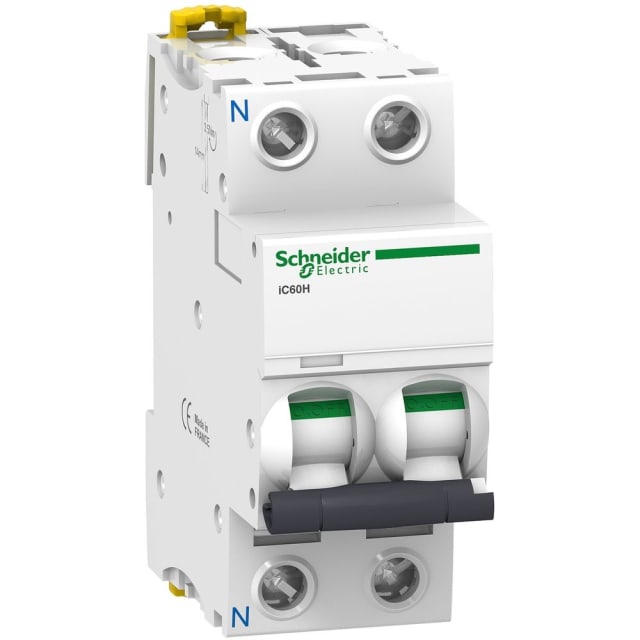

Disjoncteur modulaire 1P+N 1A courbe C A9F84601

Disjoncteur modulaire 1P+N 1A courbe C pour la protection des circuits

Ce disjoncteur modulaire Acti9 iC60H en version 1P+N et calibre 1 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Sa courbe C le rend adapté aux départs présentant un courant d’appel modéré, tout en conservant une protection précise sur les petits calibres. Son format bipolaire avec phase protégée et neutre associé permet une intégration claire et pratique dans les tableaux électriques résidentiels, tertiaires ou techniques.

Configuration 1P+N compacte et lisible dans le tableau

Avec 2 pôles au total, dont 1 pôle protégé, ce modèle permet de couper simultanément la phase et le neutre tout en protégeant le conducteur actif. Cette configuration 1P+N est particulièrement recherchée lorsque l’on souhaite une coupure nette du circuit avec une implantation modulaire simple sur rail. Sa largeur de 2 modules facilite l’organisation du coffret et convient aux installations où la place disponible doit être maîtrisée sans compliquer le repérage des départs.

Courbe C et calibre 1 A pour circuits à faible intensité

Le calibre 1 A répond aux besoins de protection de circuits de faible puissance, de commandes, d’automatismes, de signalisation ou d’équipements spécifiques nécessitant une protection fine. La courbe de déclenchement C apporte un bon compromis pour les applications où un léger courant d’appel peut être présent au démarrage. Cela permet d’éviter un choix trop sensible tout en maintenant une protection cohérente avec les usages électriques courants sur ce type de ligne.

Pouvoir de coupure élevé pour une meilleure tenue en protection

Ce disjoncteur modulaire affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V, avec une valeur Icu de 70 kA selon IEC 60947-2 à 230 V. Ces caractéristiques en font une solution adaptée aux installations où l’on recherche un appareil capable de gérer des niveaux de défaut importants dans un encombrement modulaire standard. La classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection du circuit en aval.

Compatibilite tableau, raccordement et integration modulaire

Ce modèle accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son raccordement dans de nombreuses configurations de câblage. Il fonctionne en AC/DC, sous une tension de dimensionnement de 230 V, avec une fréquence de 50 à 60 Hz. La présence d’un neutre à connexion et la possibilité d’ajouter des dispositifs supplémentaires apportent davantage de souplesse pour composer un tableau évolutif et structuré selon les besoins du chantier ou de la maintenance.

Caracteristiques d’isolement et tenue electrique pour environnements exigeants

Avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce disjoncteur est dimensionné pour offrir un bon niveau de séparation électrique dans l’appareillage. Sa catégorie de surtension 4 et son degré de pollution 3 confirment une conception adaptée à des environnements d’installation techniques. Ces éléments sont utiles pour les professionnels qui doivent sélectionner un disjoncteur modulaire cohérent avec les contraintes de distribution, de commande ou de protection sur tableau.

Format pratique pour coffrets et tableaux electriques

Sa profondeur totale de 44,5 mm contribue à une intégration soignée dans les coffrets modulaires. Son indice de protection IP20 correspond à un usage dans une enveloppe adaptée, comme attendu pour ce type d’appareillage de tableau. La plage de température de fonctionnement de -35 à 70 °C permet son emploi dans des conditions d’exploitation étendues, ce qui peut être utile sur des installations techniques, des locaux de service ou des environnements soumis à des variations thermiques marquées.

Un choix pertinent pour completer une distribution Acti9 iC60H

Issu de la gamme Acti9 iC60H, ce disjoncteur 1P+N 1A courbe C s’intègre naturellement dans une logique de tableau modulaire homogène. Il convient aux installateurs et aux mainteneurs qui recherchent un appareillage clair à sélectionner pour la protection de circuits faibles intensités, avec coupure phase + neutre, encombrement standard 2 modules et caractéristiques techniques précises. Pour un remplacement ou une création de départ, il permet de viser un choix net, lisible et adapté à un besoin bien identifié.
