Schneider Distribution

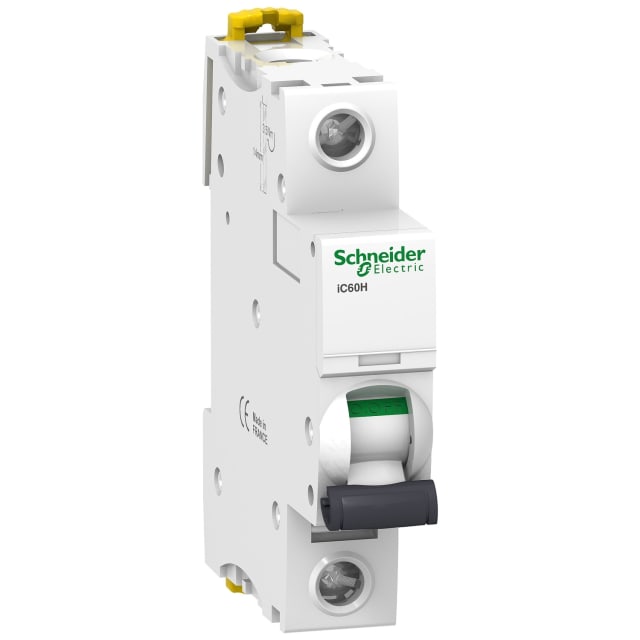

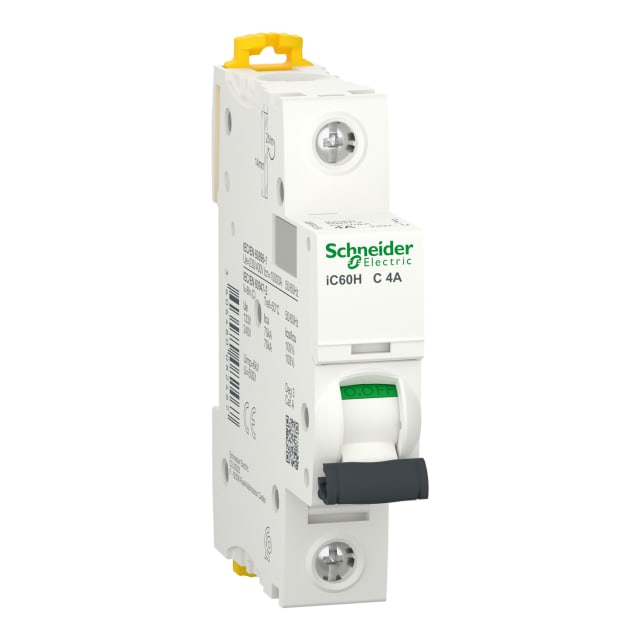

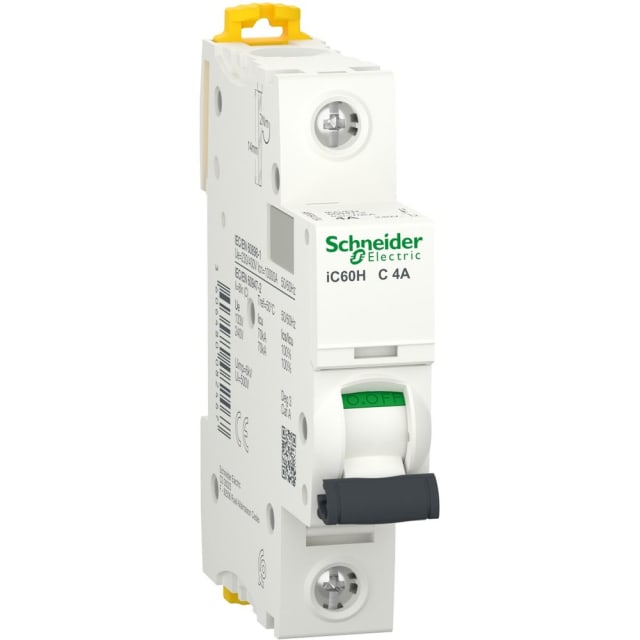

Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480082467 SKU : 4107631 Réf. fabricant : A9F84104

Disjoncteur modulaire unipolaire 1P 4 A courbe C, série Acti9 iC60H, pour protection des circuits 230 V. Pouvoir de coupure 10 kA, format 1 module, montage en tableau électrique.

31.00€ HTVA

Par 1 pièce

18 en stock

18 en stock

Quantité Prix HTVA Remise
0-2 31.00€ 0%
3-5 30.38€ 2%
6-10 30.07€ 3%
11+ 29.76€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107631 Réf. 4107631 Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104 Modèle sélectionné
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 31.00€ HTVA par 1 pièce En stock
4106895 Réf. 4106895 Disjoncteur modulaire 1P 1A courbe C 10kA A9F84101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 32.24€ HTVA par 1 pièce En stock
4107629 Réf. 4107629 Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C Sur commande 32.24€ HTVA par 1 pièce Sur commande
4107633 Réf. 4107633 Disjoncteur modulaire 2P 1A courbe C A9F84201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 68.32€ HTVA par 1 pièce En stock
4107634 Réf. 4107634 Disjoncteur modulaire 2P 2A courbe C A9F84202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 68.35€ HTVA par 1 pièce En stock
4107635 Réf. 4107635 Disjoncteur modulaire 2P 4A courbe C A9F84204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 65.73€ HTVA par 1 pièce En stock
4107638 Réf. 4107638 Disjoncteur tripolaire 2A courbe C iC60H A9F84302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107640 Réf. 4107640 Disjoncteur triphasé 3 pôles 4A courbe C A9F84304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107643 Réf. 4107643 Disjoncteur 4P 2A courbe C iC60H A9F84402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 135.46€ HTVA par 1 pièce En stock
4107644 Réf. 4107644 Disjoncteur modulaire 4P 4A courbe C A9F84404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 135.46€ HTVA par 1 pièce En stock
4107776 Réf. 4107776 Disjoncteur modulaire 2P 1A courbe D A9F85201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
d
2 1 A d En stock 89.58€ HTVA par 1 pièce En stock
4107777 Réf. 4107777 Disjoncteur modulaire 2P 2A courbe D A9F85202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d Sur commande 93.16€ HTVA par 1 pièce Sur commande
4107778 Réf. 4107778 Disjoncteur modulaire 2P 4A courbe D A9F85204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 93.16€ HTVA par 1 pièce En stock
4107779 Réf. 4107779 Disjoncteur modulaire iC60H 2P 6A courbe D A9F85206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 73.93€ HTVA par 1 pièce En stock
4107780 Réf. 4107780 Disjoncteur modulaire 2P 10A courbe D A9F85210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d Sur commande 71.09€ HTVA par 1 pièce Sur commande
4107781 Réf. 4107781 Disjoncteur modulaire 2P 16A courbe D A9F85216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 69.63€ HTVA par 1 pièce En stock
4107782 Réf. 4107782 Disjoncteur modulaire 2P 20A courbe D A9F85220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 73.93€ HTVA par 1 pièce En stock
4107783 Réf. 4107783 Disjoncteur modulaire iC60H 2P 25A courbe D A9F85225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 72.21€ HTVA par 1 pièce En stock
4107784 Réf. 4107784 Disjoncteur modulaire 2P 32A courbe D iC60H A9F85232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d Sur commande 75.10€ HTVA par 1 pièce Sur commande
4107790 Réf. 4107790 Disjoncteur triphasé iC60H 3P 2A courbe D A9F85302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
d
3 2 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107794 Réf. 4107794 Disjoncteur triphasé 16A courbe D 3P A9F85316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 105.28€ HTVA par 1 pièce En stock
4107795 Réf. 4107795 Disjoncteur modulaire triphasé 20A courbe D A9F85320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 105.28€ HTVA par 1 pièce En stock
4107796 Réf. 4107796 Disjoncteur modulaire tripolaire 25A courbe D A9F85325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 109.49€ HTVA par 1 pièce En stock
4107797 Réf. 4107797 Disjoncteur tripolaire 32A courbe D iC60H A9F85332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 105.28€ HTVA par 1 pièce En stock
4107798 Réf. 4107798 Disjoncteur triphasé 3P 40A courbe D A9F85340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107799 Réf. 4107799 Disjoncteur modulaire iC60H 3P 50A courbe D A9F85350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
d
3 50 A d En stock 172.85€ HTVA par 1 pièce En stock
4107800 Réf. 4107800 Disjoncteur modulaire tripolaire 63A courbe D A9F85363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 185.97€ HTVA par 1 pièce En stock
4107805 Réf. 4107805 Disjoncteur tétrapolaire 16A courbe D A9F85416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 142.56€ HTVA par 1 pièce En stock
4107806 Réf. 4107806 Disjoncteur modulaire 4 pôles 20A courbe D A9F85420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 138.21€ HTVA par 1 pièce En stock
4107807 Réf. 4107807 Disjoncteur tétrapolaire 25A courbe D iC60H A9F85425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 143.73€ HTVA par 1 pièce En stock
4107808 Réf. 4107808 Disjoncteur modulaire 4P 32A courbe D iC60H A9F85432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 143.73€ HTVA par 1 pièce En stock
4107809 Réf. 4107809 Disjoncteur modulaire 4 pôles 40A courbe D A9F85440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 174.38€ HTVA par 1 pièce En stock
4107810 Réf. 4107810 Disjoncteur modulaire 4P 50A courbe D A9F85450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d Sur commande 228.97€ HTVA par 1 pièce Sur commande
4107811 Réf. 4107811 Disjoncteur modulaire 4P 63A courbe D A9F85463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 255.67€ HTVA par 1 pièce En stock
4130825 Réf. 4130825 Disjoncteur modulaire 2P 3A courbe C iC60H A9F84203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C En stock 68.35€ HTVA par 1 pièce En stock
4161526 Réf. 4161526 Disjoncteur tripolaire 2A courbe B IC60H A9F83302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
B
3 2 A B En stock 547.37€ HTVA par 1 pièce En stock
4282718 Réf. 4282718 Disjoncteur modulaire 2P 13A courbe C iC60H A9F84213
Nombre de pôles (total)
2
Courant nominal
13 A
Courbe de déclenchement
C
2 13 A C Sur commande 68.35€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 1P 4A courbe C pour la protection des circuits

Ce disjoncteur modulaire Acti9 iC60H en version 1P 4A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre de 4 A le rend pertinent pour des départs nécessitant une protection précise, tandis que la courbe C convient aux circuits présentant un courant d’appel modéré au démarrage. En format modulaire, il s’intègre facilement dans une implantation sur rail DIN pour une distribution claire, compacte et professionnelle.

Pouvoir de coupure élevé pour les environnements exigeants

Ce modèle se distingue par un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V, avec une capacité de coupure pouvant atteindre 70 kA à 230 V selon IEC 60947-2. Ce niveau de performance le destine aux installations où le niveau de court-circuit présumé impose une protection adaptée. La classe de limitation énergétique 3 participe également à limiter l’énergie transmise en cas de défaut, ce qui aide à mieux préserver les équipements en aval.

Calibre 4 A et courbe C pour une protection bien adaptée

Avec son courant nominal de 4 A, ce disjoncteur unipolaire répond aux besoins de protection de circuits spécifiques à faible intensité. Sa courbe de déclenchement C permet d’absorber les pointes de courant habituelles de certains usages sans provoquer de déclenchements intempestifs, tout en conservant une coupure rapide en cas de défaut réel. C’est un choix cohérent lorsque l’on recherche une protection modulaire sélective et lisible dans un tableau électrique.

Encombrement réduit et intégration simple au tableau

Sa largeur d’un module facilite l’optimisation de l’espace dans le coffret. Ce format compact est particulièrement appréciable lorsque plusieurs départs doivent être protégés dans une rangée déjà contrainte. Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui apporte de la souplesse au câblage lors de l’installation ou d’une extension de tableau.

Confort d’exploitation et maintenance plus lisible

La gamme Acti9 iC60H est appréciée pour ses fonctions de lecture d’état qui simplifient l’intervention. L’indication de déclenchement aide à repérer plus rapidement le circuit concerné lors d’un défaut, tandis que l’indication visuelle d’ouverture physique des contacts facilite les opérations de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela apporte une lecture plus immédiate de la situation dans le tableau sans multiplier les vérifications.

Caractéristiques électriques adaptées aux tableaux de distribution

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 230 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de service de 50 à 60 Hz permet une intégration simple dans les installations courantes. La catégorie de surtension 4 et le degré de pollution 3 confirment son positionnement pour des environnements de distribution où la tenue électrique du matériel est un critère déterminant.

Protection des personnes et contraintes d’environnement maîtrisées

Le degré de protection IP20 sur les bornes répond aux exigences d’intégration dans un tableau correctement équipé. Ce disjoncteur est prévu pour fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui permet son emploi dans des contextes d’exploitation variés. Sa puissance dissipée de 2,4 W reste à prendre en compte pour le dimensionnement thermique du coffret, notamment dans les ensembles fortement équipés.

Une solution modulaire compatible avec les accessoires de la gamme

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite la composition d’un ensemble modulaire cohérent selon les besoins du tableau. Pour les professionnels recherchant un disjoncteur modulaire 1P 4A courbe C de la série Acti9 iC60H, ce modèle constitue une base claire pour réaliser une protection de départ compacte, bien identifiée et adaptée aux contraintes de distribution électrique.

Documentation PDF

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)1
Courant nominal4 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division1
Pouvoir de coupure assigné icn selon EN 60898 à 400 v0 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V70 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,112 kg

Produits de la même série que le produit consulté

Ce disjoncteur modulaire 1P 4A courbe C convient-il pour protéger un circuit d’éclairage ?

Oui, ce type de disjoncteur unipolaire 4 A est adapté à des circuits de faible intensité, comme certains circuits d’éclairage, si le dimensionnement de l’installation est cohérent avec la section des conducteurs et les règles de l’installation. En cas de doute, faites valider le choix par un électricien.

Peut-on utiliser ce disjoncteur dans un tableau électrique modulaire sur rail DIN ?

Oui, il est conçu pour le montage modulaire en tableau électrique sur rail DIN. Sa largeur est de 1 module, ce qui facilite son intégration avec d’autres protections et accessoires compatibles de la gamme Acti9 iC60.

Ce disjoncteur peut-il être associé à des accessoires Schneider Electric ?

Oui, la gamme iC60H permet l’ajout de dispositifs supplémentaires et d’accessoires compatibles selon la configuration du tableau. Vérifiez toujours la compatibilité exacte de l’accessoire avec la référence A9F84104 avant installation.

Le disjoncteur A9F84104 peut-il être utilisé pour couper la phase seule ?

Oui, c’est un disjoncteur 1P : il protège un seul pôle. Il est donc destiné à la coupure et à la protection d’un conducteur actif, dans le respect du schéma de câblage prévu pour l’installation.

Ce disjoncteur convient-il à une installation en intérieur avec un tableau standard ?

Oui, avec un indice de protection IP20, il est destiné à être installé dans un tableau ou un coffret fermé offrant la protection mécanique et électrique adaptée. Il ne doit pas être utilisé comme appareillage exposé sans enveloppe.

Faut-il respecter des précautions particulières au câblage ?

Oui. Le raccordement doit être réalisé hors tension, avec des conducteurs correctement dénudés et serrés au couple recommandé par le fabricant de l’installation ou de l’appareil. Utilisez une section de conducteur adaptée et vérifiez la compatibilité avec les peignes ou accessoires éventuels.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104”
