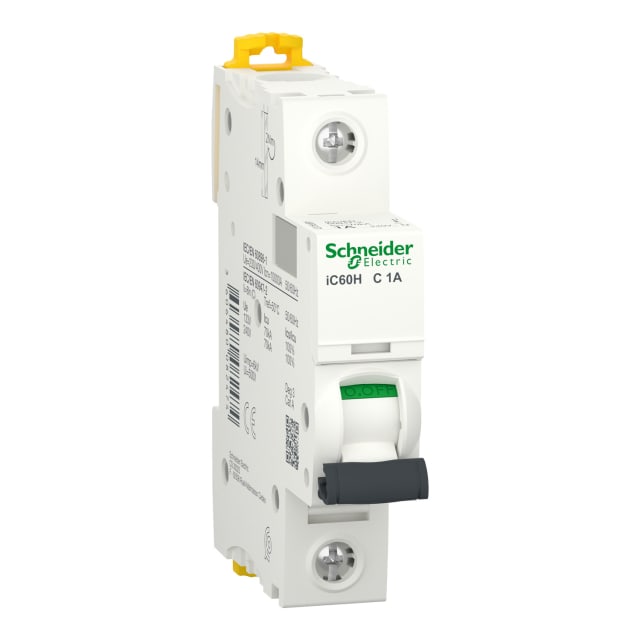

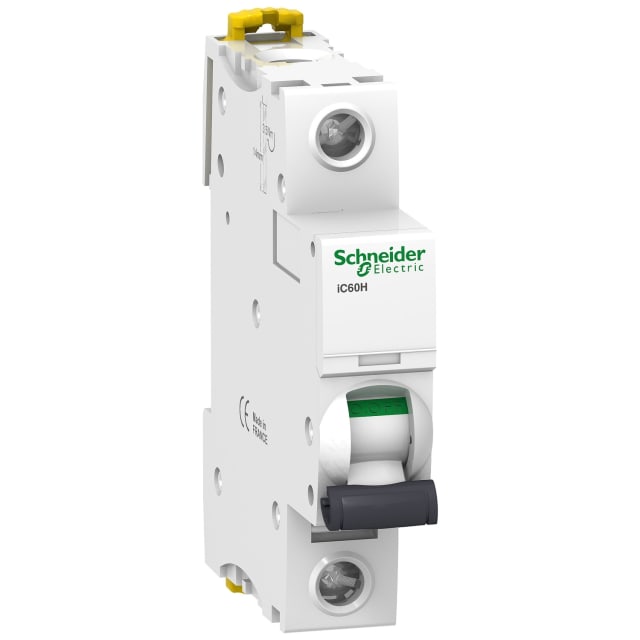

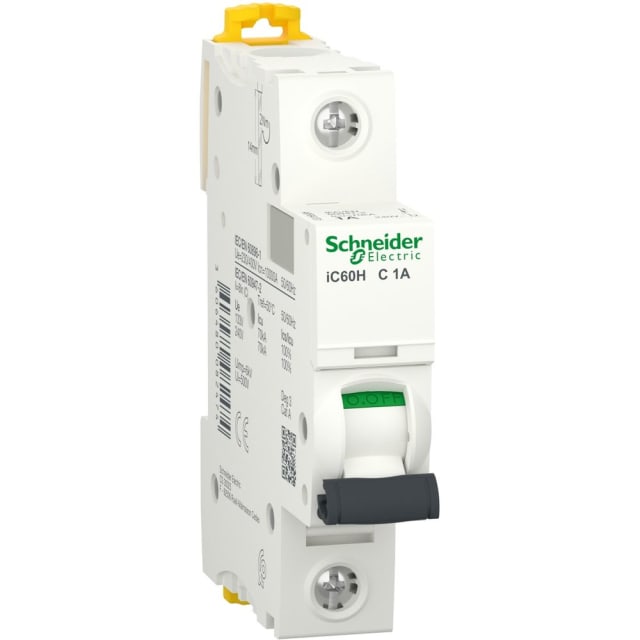

Disjoncteur modulaire 1P 1A courbe C 10kA A9F84101

Disjoncteur modulaire 1P 1A courbe C pour la protection des circuits

Ce disjoncteur modulaire 1P 1A courbe C de la gamme Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Son calibre de 1 A le destine aux lignes de faible intensité nécessitant une protection précise, tandis que sa courbe C convient aux circuits pouvant admettre un appel de courant modéré au démarrage. En tableau électrique, il s’intègre facilement dans les installations de distribution où la sélectivité, la lisibilité et l’encombrement comptent.

Pouvoir de coupure élevé pour les tableaux exigeants

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V, ce qui le rend adapté aux environnements où le niveau de court-circuit présumé impose un appareil de protection performant. Les données de coupure indiquent également jusqu’à 70 kA selon IEC 60947-2 à 230 V et 15 kA à 400 V selon cette même logique de classement industriel. Pour l’installateur, cela signifie une solution pertinente lorsque le niveau d’exigence du tableau dépasse les besoins d’un disjoncteur résidentiel standard.

Courbe C et calibre 1 A : un choix pertinent pour les départs spécifiques

Avec son courant nominal de 1 A, ce disjoncteur est particulièrement indiqué pour certains circuits de commande, automatismes, auxiliaires, signalisation ou protections dédiées de faible puissance. La courbe de déclenchement C apporte un bon compromis entre protection contre les surintensités et tolérance aux pointes momentanées. Ce positionnement technique permet d’éviter un choix trop sensible ou, à l’inverse, insuffisamment protecteur pour des départs ciblés.

Format modulaire compact pour intégration sur rail DIN

Sa largeur d’un module facilite l’optimisation de l’espace dans le coffret. Ce format compact est recherché dans les tableaux où chaque emplacement compte, que ce soit en neuf, en rénovation ou en extension d’installation. Le produit est prévu pour un montage modulaire simple, avec une conception adaptée à la distribution électrique basse tension et à l’organisation claire des protections dans l’armoire.

Raccordement pratique et compatibilité avec plusieurs types de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage. Il peut ainsi s’intégrer dans des configurations variées selon la section réellement utilisée sur le départ à protéger. L’absence de neutre à raccorder simplifie encore son usage sur une protection unipolaire dédiée, notamment lorsque seul le conducteur de phase doit être protégé.

Caractéristiques électriques adaptées aux environnements techniques

Ce modèle fonctionne en AC/DC avec une fréquence de 50 à 60 Hz, une tension de dimensionnement de 230 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 traduisent une aptitude à être intégré dans des ensembles électriques où les contraintes d’exploitation sont réelles. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut.

Protection des personnes au montage et usage en coffret

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans un tableau ou un coffret approprié. Sa conception répond à l’usage classique des appareillages modulaires de protection, avec une profondeur totale de 44,5 mm qui facilite son intégration dans de nombreuses enveloppes. Il peut aussi recevoir des dispositifs supplémentaires, un point intéressant pour faire évoluer la configuration du tableau selon les besoins du chantier ou de la maintenance.

Un appareillage pensé pour les conditions d’exploitation étendues

Ce disjoncteur supporte une température ambiante de fonctionnement de -35 à 70 °C, ce qui permet son emploi dans des contextes d’installation variés. Sa puissance dissipée de 2,3 W reste à prendre en compte dans le dimensionnement thermique global du coffret, notamment lorsque plusieurs protections sont regroupées dans un espace réduit. Pour un tableau bien structuré, ce disjoncteur modulaire 1P 1A courbe C constitue un choix cohérent dès lors qu’une protection unipolaire de faible calibre et à fort pouvoir de coupure est recherchée.
