Schneider Distribution

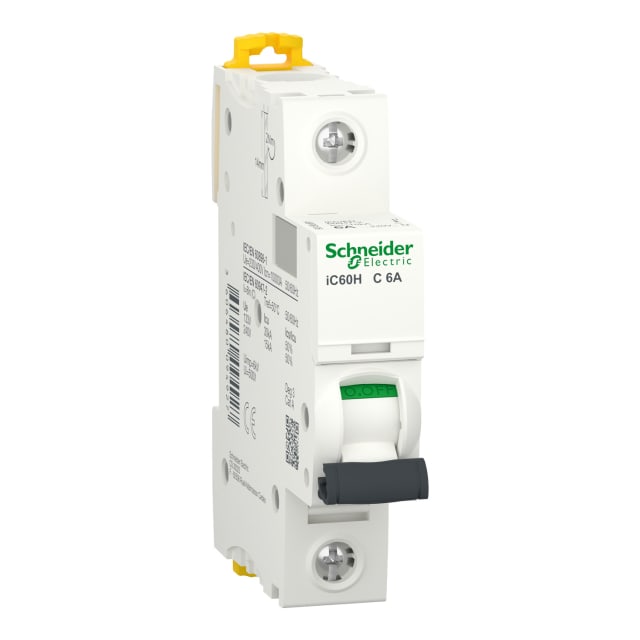

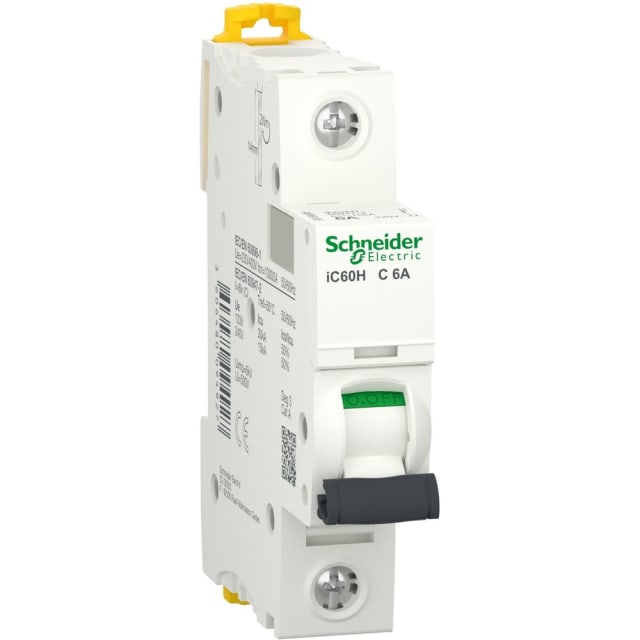

Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480094927 SKU : 4107646 Réf. fabricant : A9F89106

Disjoncteur modulaire 1P 6 A courbe C Acti9 iC60H, pour protection des circuits en 230 V AC/DC. Pouvoir de coupure 10 kA, largeur 1 module, fixation sur rail DIN.

25.74€ HTVA

Par 1 pièce

22 en stock

22 en stock

Quantité Prix HTVA Remise
0-2 25.74€ 0%
3-5 25.23€ 2%
6-10 24.97€ 3%
11+ 24.71€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107646 Réf. 4107646 Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106 Modèle sélectionné
Nombre de pôles (total)
1
Courant nominal
6 A
Courbe de déclenchement
C
1 6 A C En stock 25.74€ HTVA par 1 pièce En stock
4106546 Réf. 4106546 Disjoncteur modulaire iC60H 2P 16A courbe C A9F89216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 37.75€ HTVA par 1 pièce En stock
4106547 Réf. 4106547 Disjoncteur modulaire 2P 20A courbe C 10kA A9F89220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 36.31€ HTVA par 1 pièce En stock
4107647 Réf. 4107647 Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110
Nombre de pôles (total)
1
Courant nominal
10 A
Courbe de déclenchement
C
1 10 A C Sur commande 25.74€ HTVA par 1 pièce Sur commande
4107648 Réf. 4107648 Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116
Nombre de pôles (total)
1
Courant nominal
16 A
Courbe de déclenchement
C
1 16 A C En stock 25.74€ HTVA par 1 pièce En stock
4107651 Réf. 4107651 Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
C
1 32 A C Sur commande 26.00€ HTVA par 1 pièce Sur commande
4107655 Réf. 4107655 Disjoncteur modulaire iC60H 2P 6A courbe C A9F89206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 48.78€ HTVA par 1 pièce En stock
4107656 Réf. 4107656 Disjoncteur modulaire 2P 10A courbe C A9F89210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 42.76€ HTVA par 1 pièce En stock
4107657 Réf. 4107657 Disjoncteur modulaire 2P 25A courbe C A9F89225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 54.95€ HTVA par 1 pièce En stock
4107658 Réf. 4107658 Disjoncteur modulaire iC60H 2P 32A courbe C A9F89232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 52.84€ HTVA par 1 pièce En stock
4107659 Réf. 4107659 Disjoncteur modulaire 2P 40A courbe C iC60H A9F89240
Nombre de pôles (total)
2
Courant nominal
40 A
Courbe de déclenchement
C
2 40 A C Sur commande 66.85€ HTVA par 1 pièce Sur commande
4107661 Réf. 4107661 Disjoncteur modulaire 2P 63A courbe C iC60H A9F89263
Nombre de pôles (total)
2
Courant nominal
63 A
Courbe de déclenchement
C
2 63 A C En stock 105.69€ HTVA par 1 pièce En stock
4107662 Réf. 4107662 Disjoncteur modulaire triphasé 6A courbe C iC60H A9F89306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 78.79€ HTVA par 1 pièce En stock
4107663 Réf. 4107663 Disjoncteur modulaire tripolaire 10A courbe C A9F89310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 81.93€ HTVA par 1 pièce En stock
4107664 Réf. 4107664 Disjoncteur modulaire triphasé 16A courbe C A9F89316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 79.72€ HTVA par 1 pièce En stock
4107665 Réf. 4107665 Disjoncteur modulaire tripolaire 20A courbe C A9F89320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 77.79€ HTVA par 1 pièce En stock
4107666 Réf. 4107666 Disjoncteur modulaire triphasé 25A courbe C A9F89325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 81.93€ HTVA par 1 pièce En stock
4107667 Réf. 4107667 Disjoncteur modulaire tripolaire 32A courbe C A9F89332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 78.79€ HTVA par 1 pièce En stock
4107668 Réf. 4107668 Disjoncteur modulaire triphasé 40A courbe C A9F89340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 97.73€ HTVA par 1 pièce En stock
4107669 Réf. 4107669 Disjoncteur modulaire 3P 50A courbe C A9F89350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
C
3 50 A C En stock 127.46€ HTVA par 1 pièce En stock
4107670 Réf. 4107670 Disjoncteur modulaire tripolaire 63A courbe C A9F89363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
3 63 A C En stock 137.28€ HTVA par 1 pièce En stock
4107671 Réf. 4107671 Disjoncteur modulaire 4P 6A courbe C iC60H A9F89406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 103.21€ HTVA par 1 pièce En stock
4107672 Réf. 4107672 Disjoncteur modulaire 4P 10A courbe C iC60H A9F89410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 103.21€ HTVA par 1 pièce En stock
4107673 Réf. 4107673 Disjoncteur modulaire 4P 16A courbe C A9F89416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 90.97€ HTVA par 1 pièce En stock
4107674 Réf. 4107674 Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 94.60€ HTVA par 1 pièce En stock
4107675 Réf. 4107675 Disjoncteur modulaire 4P 25A courbe C A9F89425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C Sur commande 104.25€ HTVA par 1 pièce Sur commande
4107676 Réf. 4107676 Disjoncteur modulaire 4P 32A courbe C A9F89432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 88.47€ HTVA par 1 pièce En stock
4107677 Réf. 4107677 Disjoncteur modulaire 4P 40A courbe C A9F89440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 132.56€ HTVA par 1 pièce En stock
4107678 Réf. 4107678 Disjoncteur modulaire 4P 50A courbe C A9F89450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
4 50 A C En stock 175.63€ HTVA par 1 pièce En stock
4107679 Réf. 4107679 Disjoncteur modulaire 4P 63A courbe C A9F89463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C En stock 163.70€ HTVA par 1 pièce En stock
4107821 Réf. 4107821 Disjoncteur modulaire 2P 6A courbe B A9F88206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
2 6 A B En stock 69.52€ HTVA par 1 pièce En stock
4107822 Réf. 4107822 Disjoncteur modulaire 2P 10A courbe B iC60H A9F88210
— — — En stock 69.52€ HTVA par 1 pièce En stock
4107823 Réf. 4107823 Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216
— — — En stock 65.73€ HTVA par 1 pièce En stock
4107824 Réf. 4107824 Disjoncteur modulaire 2P 20A courbe B iC60H A9F88220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
B
2 20 A B En stock 69.52€ HTVA par 1 pièce En stock
4107830 Réf. 4107830 Disjoncteur triphasé iC60H 3P 6A courbe B A9F88306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
B
3 6 A B En stock 103.55€ HTVA par 1 pièce En stock
4107832 Réf. 4107832 Disjoncteur tripolaire 16A courbe B iC60H A9F88316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
B
3 16 A B En stock 106.17€ HTVA par 1 pièce En stock
4107841 Réf. 4107841 Disjoncteur modulaire 4P 16A courbe B A9F88416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
B
4 16 A B En stock 136.08€ HTVA par 1 pièce En stock
4107842 Réf. 4107842 Disjoncteur modulaire 4P 20A courbe B A9F88420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
B
4 20 A B En stock 134.55€ HTVA par 1 pièce En stock
4107843 Réf. 4107843 Disjoncteur modulaire 4P 25A courbe B A9F88425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
B
4 25 A B Sur commande 139.93€ HTVA par 1 pièce Sur commande
4107844 Réf. 4107844 Disjoncteur modulaire 4 pôles 32A courbe B A9F88432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
B
4 32 A B En stock 139.93€ HTVA par 1 pièce En stock
4107845 Réf. 4107845 Disjoncteur modulaire 4P 40A courbe B A9F88440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
B
4 40 A B En stock 170.07€ HTVA par 1 pièce En stock
6033958 Réf. 6033958 Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616
— — — En stock 41.65€ HTVA par 1 pièce En stock

Disjoncteur modulaire 1P 6A courbe C pour la protection des circuits

Ce disjoncteur modulaire 1P 6A courbe C Acti9 iC60H est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son calibre 6 A convient aux départs nécessitant une protection précise, tandis que sa courbe C le rend adaptée aux circuits présentant un courant d’appel modéré. En version unipolaire avec un seul pôle protégé, il s’intègre facilement dans les tableaux de distribution où l’encombrement et la lisibilité de l’installation comptent.

Pouvoir de coupure élevé pour les tableaux exigeants

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et jusqu’à 15 kA selon IEC 60947-2 à 230 V. Ce niveau de performance le destine aux installations où une protection modulaire renforcée est recherchée. La classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements situés en aval.

Courbe C et déclenchement thermique magnétique bien adaptés à l’usage courant

Grâce à sa technologie de déclenchement thermique magnétique, ce disjoncteur modulaire réagit à la fois aux surcharges prolongées et aux courts-circuits francs. La courbe C est particulièrement pertinente pour de nombreux circuits d’alimentation courants, notamment lorsque les charges peuvent générer un appel de courant au démarrage sans relever d’applications fortement inductives. Cela permet d’obtenir un bon équilibre entre continuité d’exploitation et protection du départ.

Format compact pour tableau électrique sur rail DIN

Avec une largeur d’un module, ce disjoncteur unipolaire facilite l’optimisation de l’espace dans le coffret. Son montage sur rail DIN simplifie l’intégration dans un tableau neuf comme en rénovation. Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui apporte de la souplesse lors du câblage et permet de s’adapter à différentes configurations de distribution.

Confort d’installation et sécurité d’intervention

La conception de la gamme Acti9 iC60H intègre des bornes à double tunnel, pratiques pour un raccordement net et efficace. Ce disjoncteur dispose également d’une aptitude au sectionnement, utile pour les opérations de maintenance. Son indice de protection IP20 sur les bornes répond aux exigences habituelles de protection au toucher dans le tableau, tandis que sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation dans les environnements de distribution électrique basse tension.

Compatible avec des environnements de fonctionnement étendus

Ce disjoncteur 6 A fonctionne en AC/DC, sur une fréquence de 50 à 60 Hz, avec une température ambiante de service comprise entre -35 et 70 °C. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son positionnement pour des usages techniques exigeants dans les tableaux électriques. Sa puissance dissipée de 1,3 W aide également à anticiper le comportement thermique dans les enveloppes compactes ou plus chargées.

Un choix précis pour compléter une distribution modulaire Acti9

Choisir ce disjoncteur modulaire 1P 6A courbe C, c’est retenir une protection calibrée pour un départ spécifique tout en conservant la cohérence d’un appareillage de tableau de la série Acti9 iC60H. Il convient aux professionnels et aux installateurs recherchant un appareil clair à identifier, simple à intégrer et techniquement bien défini pour la protection modulaire basse tension.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)1
Courant nominal6 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division1
Pouvoir de coupure assigné icn selon EN 60898 à 400 v0 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V15 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée1.3 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,109 kg

Produits de la même série que le produit consulté

Ce disjoncteur 1P 6A courbe C convient-il pour protéger un circuit de prises ou d’éclairage ?

Oui, il est adapté à la protection d’un circuit monophasé de faible intensité, typiquement en éclairage ou sur un circuit dédié, à condition de respecter le dimensionnement du câblage et de l’installation. Le choix exact dépend du circuit à protéger et des règles de pose en vigueur.

Ce disjoncteur Schneider Acti9 iC60H se monte-t-il sur rail DIN dans un tableau électrique ?

Oui, ce type de disjoncteur modulaire est prévu pour un montage en tableau sur rail DIN, comme les autres appareils de la gamme Acti9 iC60H.

Peut-on le câbler avec des conducteurs rigides ou souples ?

Oui, il accepte des conducteurs monofilaire et multifilaire, dans les sections indiquées par la fiche technique. Vérifiez simplement le bon serrage des bornes et l’adaptation de la section au départ et à l’arrivée du circuit.

Ce disjoncteur peut-il être utilisé pour remplacer un ancien disjoncteur modulaire 1P 6A courbe C ?

Oui, s’il s’agit bien d’un appareil 1P 6A courbe C au format modulaire compatible avec votre tableau. Avant remplacement, contrôlez la place disponible, le type de raccordement et les caractéristiques de coupure du circuit.

Faut-il respecter un sens de raccordement particulier à l’installation ?

En pratique, il faut surtout suivre le schéma de câblage du tableau et les repérages du fabricant. Pour éviter toute erreur, coupez l’alimentation avant intervention et faites vérifier le montage par un professionnel si vous avez un doute.

Ce disjoncteur peut-il être associé à des accessoires de la gamme Acti9 ?

Oui, la fiche produit indique que des dispositifs supplémentaires peuvent être ajoutés. La compatibilité exacte dépend toutefois de l’accessoire choisi ; il faut vérifier qu’il est bien prévu pour l’Acti9 iC60H.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106”
