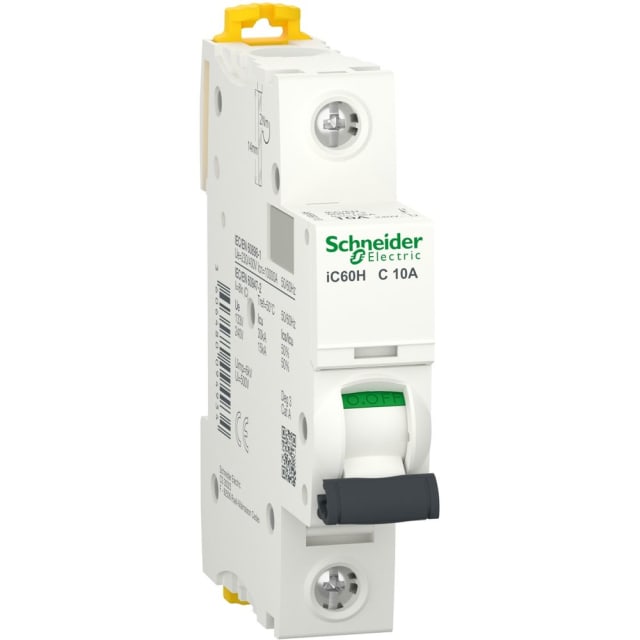

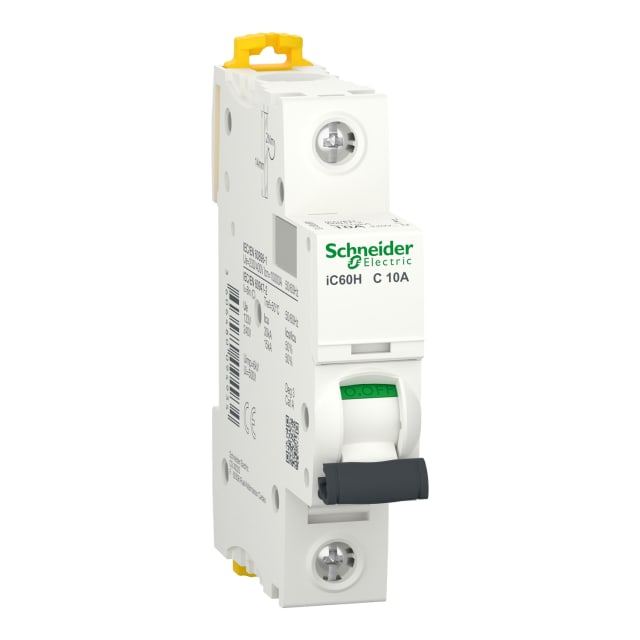

Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110

Disjoncteur modulaire 1P 10A courbe C pour la protection des circuits

Ce disjoncteur modulaire Acti9 iC60H en 1P 10A courbe C est conçu pour protéger efficacement un circuit contre les surcharges et les courts-circuits. Son calibre 10 A convient aux départs nécessitant une protection précise, tandis que la courbe C le rend particulièrement adaptée aux usages courants avec pointes d’appel modérées au démarrage. En format modulaire, il s’intègre facilement dans un tableau électrique sur rail DIN.

Pouvoir de coupure élevé pour une protection adaptée aux environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 15 kA selon IEC 60947-2 à 230 V, ce disjoncteur 1 pôle apporte un niveau de protection élevé pour les installations basse tension. Cette capacité de coupure permet de sécuriser le circuit en cas de défaut important, tout en répondant aux exigences recherchées sur des tableaux de distribution où la tenue au court-circuit est un critère déterminant.

Courbe C et technologie thermique-magnétique pour les circuits usuels

La courbe de déclenchement C associe une bonne tenue aux appels de courant temporaires et une coupure rapide en cas de défaut. Ce fonctionnement thermique-magnétique en fait une solution pertinente pour de nombreux circuits de distribution, de commande ou d’alimentation d’équipements électriques. Le calibre 10 A permet de cibler des protections dédiées sans surdimensionnement inutile, pour un tableau plus cohérent et mieux hiérarchisé.

Format compact 1 module pour une intégration propre dans le tableau

Grâce à sa largeur de 1 unité de division, ce disjoncteur modulaire optimise l’encombrement dans le coffret. Ce format compact facilite l’organisation des rangées, en particulier lorsque plusieurs protections doivent cohabiter dans un espace réduit. Son montage sur rail DIN simplifie l’installation et son exécution en unipolaire avec 1 pôle protégé répond aux besoins de protection d’un conducteur de phase sans neutre raccordé.

Raccordement pratique et bonne compatibilité de câblage

Ce modèle accepte des conducteurs monofiliaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne souplesse au moment du câblage. Cette plage de raccordement facilite l’intégration dans des tableaux neufs comme en rénovation, avec différents types de sections selon la configuration du circuit. Le produit est également prévu pour recevoir des dispositifs supplémentaires, un point utile pour faire évoluer l’appareillage selon les besoins du tableau.

Caractéristiques électriques et tenue d’isolement pour une exploitation maîtrisée

Ce disjoncteur est prévu pour une tension de dimensionnement de 230 V avec un type de tension AC/DC et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV participent à une exploitation cohérente dans les ensembles de distribution modulaires. La catégorie de surtension 4, la classe de limitation énergétique 3 et le degré de pollution 3 apportent des éléments techniques recherchés pour une protection modulaire bien dimensionnée.

Conçu pour les contraintes de tableau électrique

Avec une protection IP20 au niveau de l’appareillage, une puissance dissipée de 2,3 W et une température de fonctionnement de -35 à 70 °C, ce disjoncteur Acti9 iC60H est adapté aux contraintes habituelles rencontrées dans les tableaux électriques. Sa profondeur totale de 44,5 mm aide à anticiper l’implantation dans l’enveloppe, notamment lorsque l’espace disponible doit être géré avec précision.

Un choix clair pour équiper ou compléter une rangée de protections modulaires

Ce disjoncteur modulaire 1P 10A courbe C est un choix pertinent pour compléter une distribution avec un appareil compact, lisible et techniquement bien positionné. Il convient particulièrement aux professionnels et installateurs recherchant une protection modulaire de calibre 10 A avec fort pouvoir de coupure, encombrement réduit et compatibilité avec l’univers Acti9 iC60H pour garder une logique de tableau homogène.
