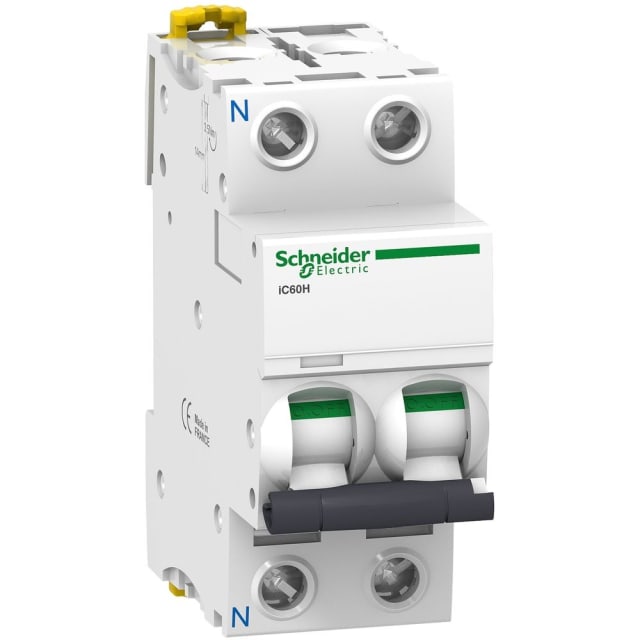

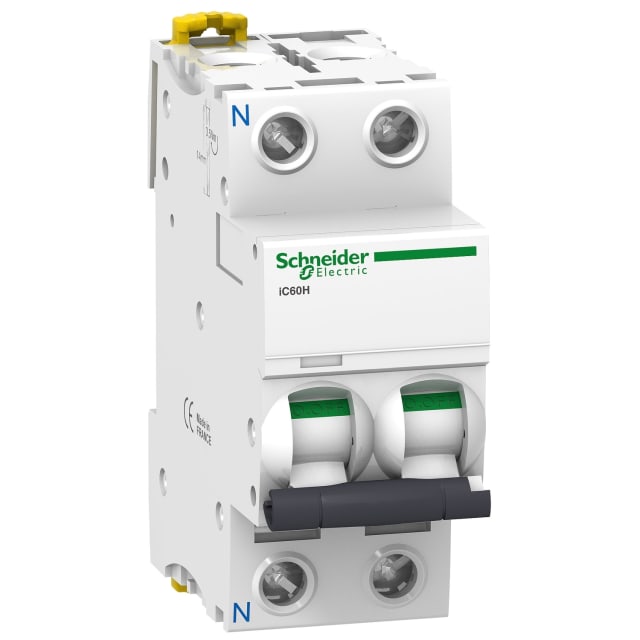

Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480095306 SKU : 6033958 Réf. fabricant : A9F89616

Disjoncteur modulaire Acti9 iC60H 1P+N 16 A courbe C, 2 modules, pouvoir de coupure 10 kA, pour la protection des circuits électriques en 230 V AC/DC.

41.65€ HTVA

Par 1 pièce

1 en stock

1 en stock

Quantité Prix HTVA Remise
0-2 41.65€ 0%
3-5 40.82€ 2%
6-10 40.40€ 3%
11+ 39.98€ 4%
Référence Produit Disponibilité Prix HTVA
6033958 Réf. 6033958 Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616 Modèle sélectionné
En stock 41.65€ HTVA par 1 pièce En stock
4106546 Réf. 4106546 Disjoncteur modulaire iC60H 2P 16A courbe C A9F89216
En stock 37.75€ HTVA par 1 pièce En stock
4106547 Réf. 4106547 Disjoncteur modulaire 2P 20A courbe C 10kA A9F89220
En stock 36.31€ HTVA par 1 pièce En stock
4107646 Réf. 4107646 Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106
En stock 25.74€ HTVA par 1 pièce En stock
4107647 Réf. 4107647 Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110
Sur commande 25.74€ HTVA par 1 pièce Sur commande
4107648 Réf. 4107648 Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116
En stock 25.74€ HTVA par 1 pièce En stock
4107651 Réf. 4107651 Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132
Sur commande 26.00€ HTVA par 1 pièce Sur commande
4107655 Réf. 4107655 Disjoncteur modulaire iC60H 2P 6A courbe C A9F89206
En stock 48.78€ HTVA par 1 pièce En stock
4107656 Réf. 4107656 Disjoncteur modulaire 2P 10A courbe C A9F89210
En stock 42.76€ HTVA par 1 pièce En stock
4107657 Réf. 4107657 Disjoncteur modulaire 2P 25A courbe C A9F89225
En stock 54.95€ HTVA par 1 pièce En stock
4107658 Réf. 4107658 Disjoncteur modulaire iC60H 2P 32A courbe C A9F89232
En stock 52.84€ HTVA par 1 pièce En stock
4107659 Réf. 4107659 Disjoncteur modulaire 2P 40A courbe C iC60H A9F89240
Sur commande 66.85€ HTVA par 1 pièce Sur commande
4107661 Réf. 4107661 Disjoncteur modulaire 2P 63A courbe C iC60H A9F89263
En stock 105.69€ HTVA par 1 pièce En stock
4107662 Réf. 4107662 Disjoncteur modulaire triphasé 6A courbe C iC60H A9F89306
En stock 78.79€ HTVA par 1 pièce En stock
4107663 Réf. 4107663 Disjoncteur modulaire tripolaire 10A courbe C A9F89310
En stock 81.93€ HTVA par 1 pièce En stock
4107664 Réf. 4107664 Disjoncteur modulaire triphasé 16A courbe C A9F89316
En stock 79.72€ HTVA par 1 pièce En stock
4107665 Réf. 4107665 Disjoncteur modulaire tripolaire 20A courbe C A9F89320
En stock 77.79€ HTVA par 1 pièce En stock
4107666 Réf. 4107666 Disjoncteur modulaire triphasé 25A courbe C A9F89325
En stock 81.93€ HTVA par 1 pièce En stock
4107667 Réf. 4107667 Disjoncteur modulaire tripolaire 32A courbe C A9F89332
En stock 78.79€ HTVA par 1 pièce En stock
4107668 Réf. 4107668 Disjoncteur modulaire triphasé 40A courbe C A9F89340
En stock 97.73€ HTVA par 1 pièce En stock
4107669 Réf. 4107669 Disjoncteur modulaire 3P 50A courbe C A9F89350
En stock 127.46€ HTVA par 1 pièce En stock
4107670 Réf. 4107670 Disjoncteur modulaire tripolaire 63A courbe C A9F89363
En stock 137.28€ HTVA par 1 pièce En stock
4107671 Réf. 4107671 Disjoncteur modulaire 4P 6A courbe C iC60H A9F89406
En stock 103.21€ HTVA par 1 pièce En stock
4107672 Réf. 4107672 Disjoncteur modulaire 4P 10A courbe C iC60H A9F89410
En stock 103.21€ HTVA par 1 pièce En stock
4107673 Réf. 4107673 Disjoncteur modulaire 4P 16A courbe C A9F89416
En stock 90.97€ HTVA par 1 pièce En stock
4107674 Réf. 4107674 Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420
En stock 94.60€ HTVA par 1 pièce En stock
4107675 Réf. 4107675 Disjoncteur modulaire 4P 25A courbe C A9F89425
Sur commande 104.25€ HTVA par 1 pièce Sur commande
4107676 Réf. 4107676 Disjoncteur modulaire 4P 32A courbe C A9F89432
En stock 88.47€ HTVA par 1 pièce En stock
4107677 Réf. 4107677 Disjoncteur modulaire 4P 40A courbe C A9F89440
En stock 132.56€ HTVA par 1 pièce En stock
4107678 Réf. 4107678 Disjoncteur modulaire 4P 50A courbe C A9F89450
En stock 175.63€ HTVA par 1 pièce En stock
4107679 Réf. 4107679 Disjoncteur modulaire 4P 63A courbe C A9F89463
En stock 163.70€ HTVA par 1 pièce En stock
4107821 Réf. 4107821 Disjoncteur modulaire 2P 6A courbe B A9F88206
En stock 69.52€ HTVA par 1 pièce En stock
4107822 Réf. 4107822 Disjoncteur modulaire 2P 10A courbe B iC60H A9F88210
En stock 69.52€ HTVA par 1 pièce En stock
4107823 Réf. 4107823 Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216
En stock 65.73€ HTVA par 1 pièce En stock
4107824 Réf. 4107824 Disjoncteur modulaire 2P 20A courbe B iC60H A9F88220
En stock 69.52€ HTVA par 1 pièce En stock
4107830 Réf. 4107830 Disjoncteur triphasé iC60H 3P 6A courbe B A9F88306
En stock 103.55€ HTVA par 1 pièce En stock
4107832 Réf. 4107832 Disjoncteur tripolaire 16A courbe B iC60H A9F88316
En stock 106.17€ HTVA par 1 pièce En stock
4107841 Réf. 4107841 Disjoncteur modulaire 4P 16A courbe B A9F88416
En stock 136.08€ HTVA par 1 pièce En stock
4107842 Réf. 4107842 Disjoncteur modulaire 4P 20A courbe B A9F88420
En stock 134.55€ HTVA par 1 pièce En stock
4107843 Réf. 4107843 Disjoncteur modulaire 4P 25A courbe B A9F88425
Sur commande 139.93€ HTVA par 1 pièce Sur commande
4107844 Réf. 4107844 Disjoncteur modulaire 4 pôles 32A courbe B A9F88432
En stock 139.93€ HTVA par 1 pièce En stock
4107845 Réf. 4107845 Disjoncteur modulaire 4P 40A courbe B A9F88440
En stock 170.07€ HTVA par 1 pièce En stock

Disjoncteur modulaire 1P+N 16A pour la protection des circuits 230 V

Ce disjoncteur modulaire 1P+N 16A courbe C de la gamme Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en alimentation 230 V. Son calibre 16 A le destine aux usages courants nécessitant une protection précise et bien dimensionnée dans un tableau électrique modulaire. La configuration 1P+N permet la coupure de la phase et du neutre, avec un seul pôle protégé, pour une intégration claire et efficace dans les ensembles de distribution.

Courbe C adaptée aux usages électriques les plus courants

La courbe de déclenchement C convient aux circuits présentant un appel de courant modéré au démarrage. Elle s’intègre parfaitement dans de nombreuses applications du bâtiment et du tertiaire léger, lorsque l’on recherche un disjoncteur modulaire 16A capable d’offrir une bonne tenue aux pointes transitoires tout en conservant une protection réactive en cas de défaut. Ce profil de déclenchement en fait un choix cohérent pour de nombreux départs terminaux en tableau.

Pouvoir de coupure élevé pour une protection renforcée

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V, ainsi qu’un Icu de 15 kA à 230 V selon IEC 60947-2. Ces valeurs le positionnent sur un niveau de protection élevé pour les installations exigeant un appareil modulaire capable de faire face à des défauts importants. La classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de court-circuit, ce qui contribue à mieux préserver les conducteurs et les équipements en aval.

Format 2 modules pratique pour tableaux et coffrets modulaires

Avec une largeur de 2 unités de division et une profondeur totale de 44,5 mm, ce disjoncteur 1P+N s’intègre facilement dans les tableaux, coffrets et enveloppes modulaires. Son format facilite l’organisation des rangées et la lisibilité de la distribution. La compatibilité avec des dispositifs supplémentaires permet aussi d’envisager des montages plus complets selon les besoins de l’installation, sans changer de plateforme modulaire.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création qu’en rénovation de tableau électrique. Elle permet de s’adapter à différentes sections de conducteurs en conservant une mise en œuvre nette et cohérente avec les pratiques de câblage sur appareillage modulaire.

Tenue électrique adaptée aux environnements techniques exigeants

Prévu pour fonctionner en AC/DC, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 traduisent une conception adaptée aux environnements d’installation où la robustesse des caractéristiques d’isolement compte dans le choix du matériel. Il fonctionne sur une fréquence de 50 à 60 Hz et supporte une plage de température ambiante étendue de -35 à 70 °C.

Une solution Acti9 iC60H pensée pour la distribution modulaire

Issu de la série Acti9 iC60H, ce disjoncteur modulaire 16A courbe C répond aux attentes des professionnels et des installateurs recherchant un appareil compact, lisible et techniquement bien positionné pour la protection des départs. Son indice de protection IP20, sa puissance dissipée de 2,4 W et sa conception pour montage en tableau en font une solution adaptée aux architectures de distribution électrique où l’on souhaite associer encombrement maîtrisé, pouvoir de coupure élevé et raccordement polyvalent.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)2
Courant nominal16 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v0 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V15 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,225697 kg

Produits de la même série que le produit consulté

Ce disjoncteur peut-il être utilisé pour protéger un circuit monophasé avec phase et neutre ?

Oui, c’est un modèle 1P+N : il est conçu pour protéger un circuit monophasé avec phase et neutre, tout en coupant les deux conducteurs selon son architecture. Vérifiez simplement la compatibilité avec votre tableau et votre schéma de câblage.

Combien de modules prend ce disjoncteur dans le tableau électrique ?

Il occupe 2 modules de largeur sur le rail DIN. C’est un point important à vérifier avant l’installation si votre tableau est déjà bien rempli.

Peut-on associer ce disjoncteur à des accessoires de la gamme Acti9 iC60 ?

Oui, le produit est prévu pour accepter des dispositifs supplémentaires. Cela permet d’ajouter certains accessoires de la gamme compatibles, selon la configuration du tableau.

Ce disjoncteur convient-il à une installation dans un tableau électrique intérieur classique ?

Oui, avec un indice de protection IP20, il est destiné à être installé dans un tableau électrique fermé, et non en pose apparente exposée au contact direct.

Quelles sections de conducteurs peut-on raccorder sur ce disjoncteur ?

Les bornes acceptent des conducteurs rigides jusqu’à 25 mm² et des conducteurs multifilaires jusqu’à 16 mm². Il faut toujours respecter le serrage et la préparation des câbles recommandés par l’installation.

Ce modèle peut-il être utilisé dans une plage de température large ?

Oui, il est prévu pour fonctionner dans une plage de température ambiante allant de -35 °C à 70 °C. Cela le rend adapté à de nombreuses configurations de tableau, tant que les conditions d’installation restent conformes.
