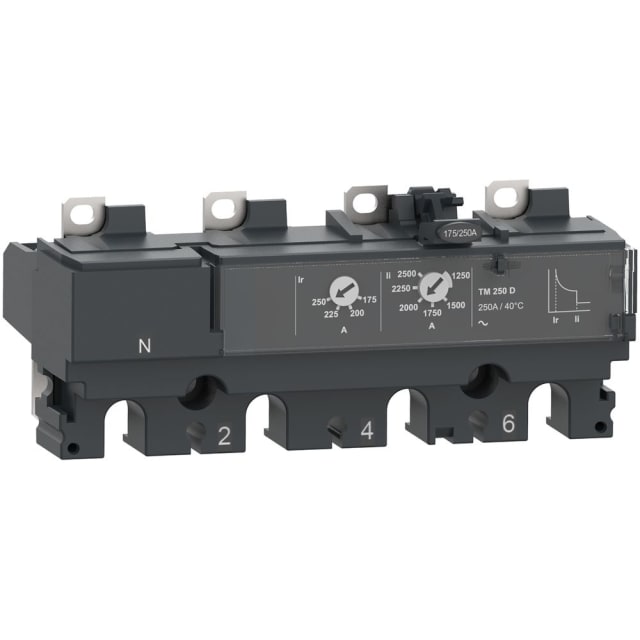

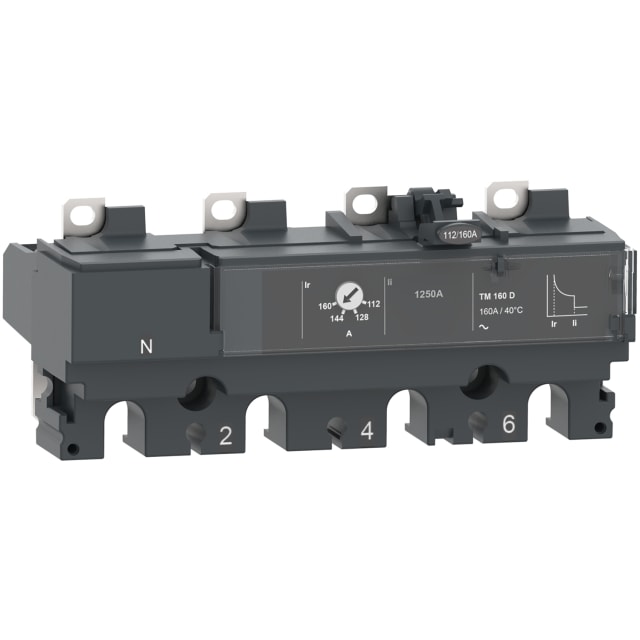

Déclencheur Trip Unit 4P4d TM100D ComPacT NSX C104TM100

Déclencheur thermique-magnétique 4P4D pour ComPacT NSX100, NSX160 et NSX250

Ce déclencheur Trip Unit TM100D est conçu pour les disjoncteurs boîtiers moulés de la gamme ComPacT NSX en calibres 100, 160 et 250. En version 4P4D, il assure la protection des quatre pôles, y compris le neutre protégé, ce qui le rend particulièrement adapté aux installations de distribution où l’équilibre et la continuité de protection sur l’ensemble des conducteurs sont recherchés. Son format est étudié pour une intégration cohérente dans l’environnement ComPacT NSX sans adaptation hasardeuse.

Protection magnétothermique calibrée 100 A pour la distribution électrique

Le TM100D combine une protection thermique contre les surcharges et une protection magnétique instantanée contre les courts-circuits. Son courant permanent est de 100 A, avec une zone de réglage surcharge de 70 à 100 A, ce qui permet d’ajuster le seuil de protection selon les besoins réels du départ protégé. Cette configuration est pertinente pour les tableaux de distribution et les départs de puissance nécessitant un déclenchement lisible, direct et simple à exploiter en maintenance.

Déclenchement instantané en court-circuit pour une réaction rapide

La protection de court-circuit est de type non retardé, avec un seuil de déclenchement instantané réglé à 800 A. Ce choix convient aux applications où l’on attend une coupure franche en cas de défaut important, afin de limiter les contraintes sur les conducteurs, les appareillages associés et les équipements alimentés. Le comportement thermique-magnétique de ce déclencheur répond ainsi à une logique de protection classique, efficace et facile à intégrer dans une architecture de distribution basse tension.

Configuration 4 pôles 4 protégés pour réseaux AC

Avec sa conception 4 pôles et 4 conducteurs protégés, ce déclencheur convient aux réseaux en courant alternatif 50/60 Hz jusqu’à 690 V. Il s’adresse aux installations où le neutre doit bénéficier du même niveau de surveillance que les phases. Cette exécution est particulièrement utile dans certains schémas de distribution tertiaires et industriels, lorsque la protection complète des conducteurs actifs fait partie du cahier des charges de l’installation.

Solution sans alimentation auxiliaire pour une intégration directe

Ce modèle fonctionne sans alimentation externe, ce qui simplifie son intégration dans le disjoncteur compatible et évite d’ajouter des contraintes de câblage ou d’asservissement. Il ne comporte pas de contacts auxiliaires intégrés, ni ouvreur, ni fermeur, ni inverseur, et ne dispose pas de fonction différentielle de fuite à la terre. Il convient donc aux configurations où l’on recherche avant tout une fonction de déclenchement magnétothermique dédiée à la protection contre les surcharges et courts-circuits.

Encombrement maîtrisé pour maintenance et remplacement ciblé

Avec des dimensions de 139,7 mm de largeur, 60,6 mm de hauteur et 88,2 mm de profondeur, ce déclencheur s’inscrit dans une logique de remplacement ou de maintenance ciblée sur les appareils compatibles de la série ComPacT NSX nouvelle génération. Pour l’installateur ou le mainteneur, cela facilite l’identification du bon composant et sécurise le choix d’une pièce cohérente avec la configuration du disjoncteur existant.

Un composant adapté aux besoins des tableaux, protections et départs de puissance

Ce déclencheur Trip Unit 4P4D TM100D répond aux besoins des professionnels intervenant sur des tableaux électriques, des départs de distribution et des ensembles de protection nécessitant un calibre 100 A avec neutre protégé. Il constitue un choix pertinent pour remettre en état un disjoncteur compatible, maintenir la cohérence d’une protection existante ou préparer un équipement ComPacT NSX selon une logique de distribution AC claire, structurée et techniquement lisible.
