Déclencheur TM160D 4P3D pour ComPacT NSX100/160/250

Déclencheur thermique magnétique 4P3D pour disjoncteurs ComPacT NSX100/160/250

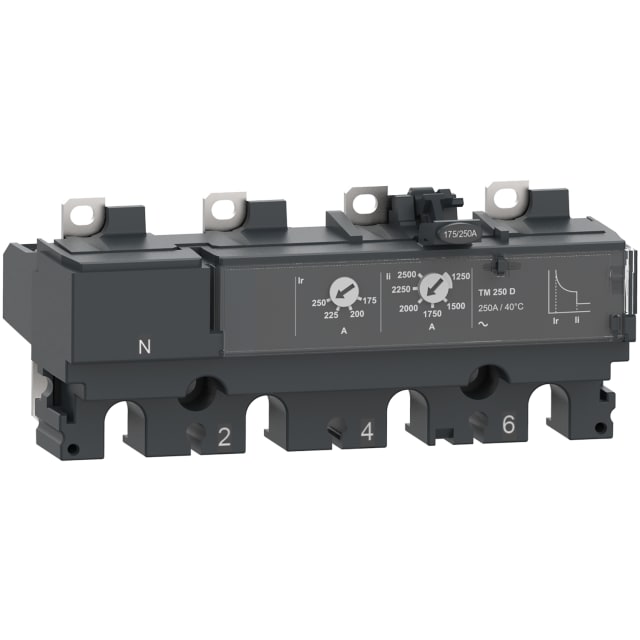

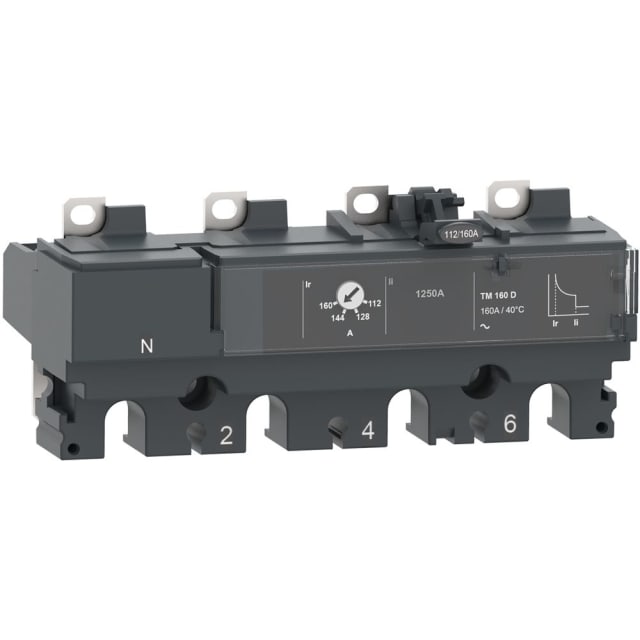

Ce déclencheur TM160D 4P3D est conçu pour équiper les disjoncteurs ComPacT NSX100/160/250. Il s’agit d’une unité de déclenchement thermique et magnétique calibrée à 160 A, destinée à assurer la protection contre les surcharges et les courts-circuits dans les installations de distribution électrique. Sa configuration 4 pôles 3D correspond à une protection sur trois pôles, avec neutre non protégé, ce qui répond aux besoins courants des tableaux de puissance en environnement tertiaire et industriel.

Protection surcharge réglable pour une adaptation précise à l’installation

La protection thermique intègre une zone de réglage de surcharge de 112 à 160 A. Cette plage permet d’ajuster le seuil en fonction du courant d’exploitation réel du départ protégé, afin d’obtenir un compromis pertinent entre continuité de service et sécurité des conducteurs. Pour l’installateur comme pour l’exploitant, ce réglage facilite l’adaptation du disjoncteur à la charge sans changer l’appareil complet.

Déclenchement magnétique instantané pour les courts-circuits

Le déclencheur de court-circuit est de type non retardé, avec un seuil de déclenchement réglé à 1250 A. Cette réponse instantanée permet de couper rapidement en cas de défaut franc, afin de limiter les contraintes thermiques et électrodynamiques sur l’équipement en aval. Ce fonctionnement est particulièrement adapté aux départs où une coupure rapide est recherchée pour protéger efficacement les circuits alimentés.

Configuration 4P3D : un choix adapté aux réseaux avec neutre non protégé

La version 4P3D se distingue par sa présence sur un appareil quatre pôles tout en conservant une logique de protection sur trois pôles. Elle convient donc aux applications où le neutre doit être coupé avec l’appareil sans nécessiter de protection dédiée sur ce conducteur. Ce point est important pour sélectionner la bonne variante dans la gamme ComPacT NSX et éviter toute confusion avec les versions 4P4D, qui répondent à un besoin de protection différent.

Compatibilité pensée pour l’intégration dans la gamme ComPacT NSX

Ce modèle appartient à la série ComPacT NSX nouvelle génération et est prévu pour les châssis NSX100, NSX160 et NSX250 compatibles. Il constitue une solution adaptée pour le remplacement d’une unité existante ou pour la configuration d’un disjoncteur selon le niveau de protection recherché. Dans un projet de maintenance comme en construction neuve, cette compatibilité de gamme simplifie la remise en conformité et la préparation des équipements de tableau.

Caractéristiques électriques utiles pour les environnements de distribution AC

Le déclencheur est destiné à une utilisation en courant alternatif, avec une tension de service allant jusqu’à 690 V à 50 Hz comme à 60 Hz. Il ne nécessite pas d’alimentation externe pour fonctionner, ce qui simplifie son intégration et évite d’ajouter des raccordements auxiliaires pour la fonction de protection. Il est également dépourvu de fonction différentielle et de contacts auxiliaires intégrés, ce qui en fait un choix centré sur la protection thermique et magnétique essentielle.

Format et encombrement adaptés à l’équipement de tableau

Avec des dimensions de 139,7 mm de largeur, 60,6 mm de hauteur et 88,2 mm de profondeur, ce déclencheur s’intègre dans l’architecture prévue pour les disjoncteurs ComPacT NSX concernés. Ces cotes sont utiles pour anticiper une opération de remplacement, vérifier l’encombrement dans le coffret et préparer l’intervention en atelier ou sur site. Pour les professionnels du tableau électrique, cette précision permet de sécuriser le choix du composant dès la préparation de commande.
