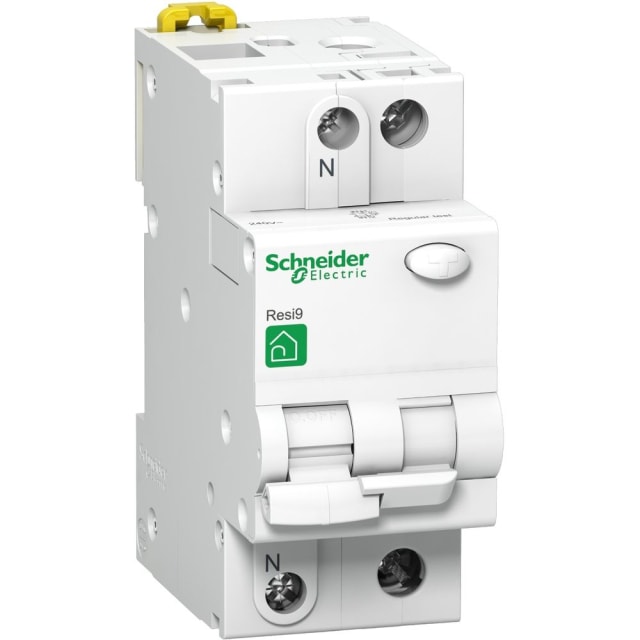

Disjoncteur différentiel 1P+N 20A 30 mA type A R9D32220

Disjoncteur différentiel 1P+N 20A 30 mA type A pour protection combinée

Ce disjoncteur différentiel 1P+N 20A 30 mA type A de la gamme Resi9 Protection réunit dans un seul appareil la protection différentielle et la protection contre les surintensités. Il assure à la fois la détection des défauts d’isolement, la coupure en cas de surcharge et la protection contre les courts-circuits. Ce format RCBO est particulièrement adapté lorsque l’on recherche une protection dédiée par circuit, avec une lecture claire du tableau et une sélectivité pratique à l’usage.

Sensibilité 30 mA type A : protection adaptée aux circuits usuels

Avec une sensibilité différentielle de 30 mA et un type A, ce modèle est conçu pour détecter les défauts de courant résiduel compatibles avec les usages domestiques et techniques courants, y compris sur des équipements pouvant générer des composantes continues pulsées. Il constitue une solution pertinente pour protéger les personnes contre les contacts indirects tout en renforçant la protection de l’installation contre certains risques d’échauffement liés aux défauts à la terre.

Calibre 20 A courbe C pour lignes d’alimentation courantes

Son calibre nominal de 20 A associé à une courbe de déclenchement C convient aux circuits nécessitant une bonne tenue aux appels de courant modérés au démarrage. Ce positionnement le rend adapté à de nombreuses lignes terminales selon le dimensionnement de l’installation. La courbe C permet d’éviter des déclenchements trop sensibles sur des usages courants tout en conservant une protection efficace du câblage contre les surcharges et les défauts francs.

Format 1 pôle protégé + neutre, pratique en tableau modulaire

Ce disjoncteur différentiel dispose d’une configuration 1P+N avec neutre raccordé et 1 pôle protégé. Il se monte sur rail DIN et occupe 2 modules, ce qui facilite son intégration dans un tableau électrique résidentiel ou petit tertiaire lorsque l’espace disponible doit être maîtrisé. Ce format modulaire permet une implantation propre, lisible et rapide à repérer lors des opérations de maintenance, d’extension ou de remplacement.

Pouvoir de coupure 4,5 kA et déclenchement instantané

Le pouvoir de coupure nominal de 4,5 kA selon EN 61009 répond aux besoins des installations compatibles avec ce niveau de protection. Son fonctionnement non retardé permet un déclenchement instantané en cas de défaut différentiel, ce qui contribue à limiter l’exposition au risque électrique. La classe de limitation énergétique 3, la tenue aux chocs de 4 kV et la catégorie de surtension 3 apportent un comportement cohérent pour une utilisation en environnement de distribution modulaire.

Raccordement simple et compatibilité avec différentes sections

Ce modèle accepte des conducteurs monofiliaires de 1 à 16 mm² et des conducteurs multifilaires de 1 à 10 mm², ce qui facilite son adaptation aux sections fréquemment rencontrées dans les tableaux de répartition. Cette plage de raccordement permet de travailler proprement sur des départs de circuits calibrés en 20 A, avec un serrage adapté aux pratiques d’installation courantes. La tension assignée de 230 V en AC et la fréquence 50/60 Hz couvrent les besoins classiques des réseaux monophasés.

Un appareil compact pour une intégration propre et durable

Avec une profondeur totale de 45 mm et un indice de protection IP20, ce disjoncteur différentiel est pensé pour une intégration en coffret modulaire. Il fonctionne dans une plage de température ambiante de -25 à 40 °C, ce qui permet son emploi dans des conditions d’exploitation courantes en intérieur technique. Pour l’installateur comme pour l’exploitant, il apporte une solution compacte, lisible et fonctionnelle pour protéger un circuit de manière individuelle sans multiplier les appareillages séparés.
