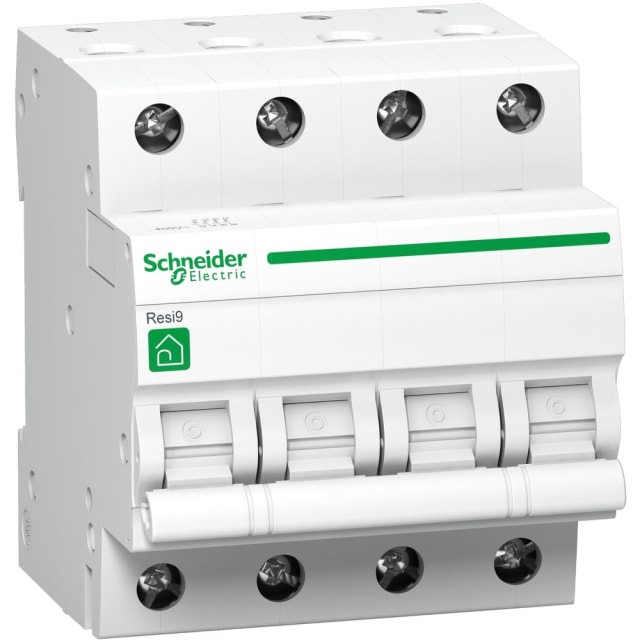

Disjoncteur modulaire tétrapolaire 32A courbe C R9F64432

Disjoncteur modulaire tétrapolaire 32A pour protection complète des circuits triphasés

Ce disjoncteur modulaire tétrapolaire 32A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Il convient aux installations en courant alternatif jusqu’à 400 V et s’intègre naturellement dans un tableau de distribution modulaire lorsqu’une coupure simultanée des quatre conducteurs est recherchée. Son format 4P en fait une solution adaptée aux départs triphasés avec protection complète de chaque pôle.

Courbe C 32A : un calibrage adapté aux usages courants avec appels de courant modérés

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce disjoncteur est pensé pour des circuits présentant des pointes de courant modérées au démarrage. Cette courbe est particulièrement appréciée pour protéger des départs d’alimentation où il faut concilier continuité de service et déclenchement efficace en cas de défaut. Le déclenchement thermique-magnétique permet ainsi de couvrir à la fois la surcharge progressive et le court-circuit franc.

Protection 4 pôles avec pouvoir de coupure 3 kA

Ce modèle dispose de 4 pôles au total, tous protégés, avec un pouvoir de coupure assigné de 3 kA selon EN 60898 aussi bien à 230 V qu’à 400 V. Il est destiné à la protection des circuits terminaux dans les environnements résidentiels et assimilés, tout en apportant une fonction de coupure et d’isolement appréciable dans les tableaux électriques. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Encombrement modulaire pratique pour coffret et tableau électrique

Sa largeur de 4 modules facilite son intégration dans les coffrets et tableaux lorsque l’optimisation de l’espace est importante. Le produit est prévu pour une installation modulaire sur rail, avec une profondeur totale indiquée à 44 mm dans les caractéristiques disponibles. Ce format compact aide à organiser proprement la distribution et les protections dans les ensembles résidentiels ou petits tableaux divisionnaires.

Raccordement souple pour différentes sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion permet de l’utiliser sur des départs de puissance variés, tout en restant cohérent avec les besoins d’un tableau de répartition domestique ou tertiaire léger. L’absence de neutre dédié à la connexion doit être prise en compte lors du choix du produit afin de valider la bonne correspondance avec l’architecture du circuit à protéger.

Caractéristiques électriques utiles pour une exploitation stable en tableau

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Ces valeurs en font un appareil approprié pour les fonctions de protection et de sectionnement dans un environnement modulaire standard. La catégorie de surtension 3 et le degré de pollution 2 correspondent à une utilisation en tableau électrique correctement installé et protégé.

Conçu pour les conditions d’usage courantes en distribution modulaire

Le degré de protection IP20 convient à une mise en œuvre à l’intérieur d’un coffret ou d’une enveloppe adaptée. L’appareil peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui lui permet de répondre à de nombreuses contraintes d’installation. Sa puissance dissipée de 3,2 W est également à considérer lors de la conception du tableau, en particulier lorsque plusieurs protections modulaires sont regroupées dans un espace réduit.

Un choix pertinent pour compléter une distribution de la gamme Resi9 Protection

Issu de la série Resi9 Protection, ce disjoncteur modulaire tétrapolaire 32A s’adresse aux installations recherchant une protection simple, lisible et adaptée aux circuits en 400 V. Il constitue une réponse efficace pour sécuriser un départ quadripolaire dans un tableau électrique, tout en conservant un format modulaire facile à intégrer et des caractéristiques techniques claires pour le dimensionnement de l’installation.
