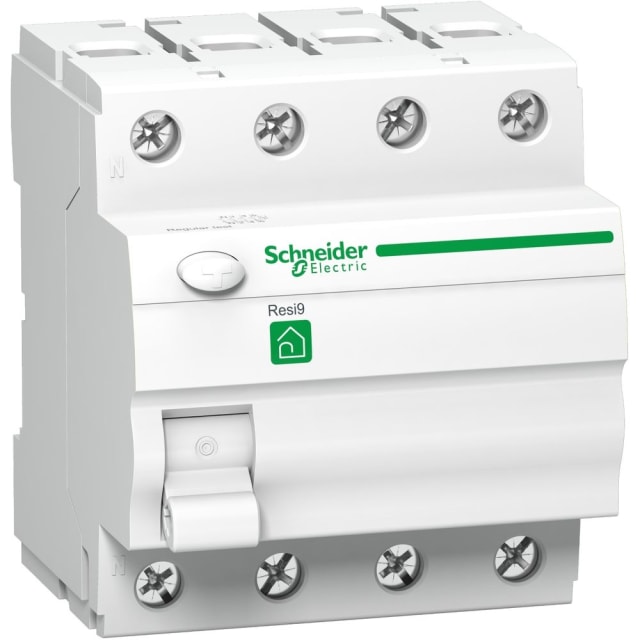

Interrupteur différentiel 4P 63A 300mA type A R9R05463

Interrupteur différentiel 4 pôles conçu pour la protection des départs triphasés

Cet interrupteur différentiel 4P 63A 300mA type A est destiné à la protection des circuits alimentés en 400 V. Sa configuration 4 pôles permet de couper simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux alimentant des circuits triphasés ou mixtes. Avec un courant nominal de 63 A, il convient aux installations demandant une intensité soutenue en tête de rangée ou en protection amont de plusieurs départs.

Sensibilité 300 mA type A pour la protection différentielle des biens et des installations

Avec une sensibilité différentielle de 300 mA, cet appareil est conçu pour détecter les défauts d’isolement et limiter les risques liés aux courants de fuite, notamment dans une logique de protection des biens et de prévention des échauffements anormaux. Le type A permet la détection des courants différentiels alternatifs et des courants continus pulsés, ce qui le rend pertinent pour des usages comportant des équipements électriques modernes susceptibles de générer ce type de défaut.

Version sélective pour améliorer la continuité de service

Ce modèle est de type sélectif, avec déclenchement temporisé. Cette caractéristique est particulièrement utile lorsqu’il est installé en amont d’autres protections différentielles, afin de favoriser une meilleure sélectivité entre les appareils du tableau. En pratique, cela aide à limiter les coupures inutiles de toute l’installation en laissant prioritairement agir la protection située au plus près du défaut.

Format modulaire pratique pour intégration sur rail DIN

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans un tableau de distribution modulaire. Son encombrement de 4 modules facilite l’organisation du coffret, tout en conservant une lecture claire de l’appareillage. Ses dimensions de 75 mm de large, 100 mm de haut et 82 mm de profondeur permettent d’anticiper précisément l’implantation dans les tableaux résidentiels ou petits tertiaires.

Raccordement adapté aux sections courantes de tableau électrique

L’appareil accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre un large éventail de configurations de câblage en armoire et tableau. Cette plage de raccordement facilite son association avec des peignes, répartiteurs et liaisons d’alimentation adaptés à des intensités élevées, tout en restant cohérente avec une distribution soignée et structurée.

Caractéristiques électriques utiles pour une protection amont robuste

Cet interrupteur différentiel fonctionne en 400 V avec une fréquence 50/60 Hz et une tension d’isolement Ui de 440 V. Il présente une tenue aux chocs de 4 kV, une résistance au court-circuit conditionnelle de 6 kA et une tenue aux courants de choc de 3 kA. Ces données en font un appareil pensé pour s’intégrer dans un ensemble de protection modulaire où la coordination des dispositifs et la bonne tenue électrique du tableau sont essentielles.

Conçu pour l’environnement du tableau et les usages courants en intérieur

Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante de -25 à 40 °C, avec un degré de pollution 2, ce qui correspond aux conditions habituelles d’un tableau électrique installé dans un environnement protégé. Sa finition blanche s’intègre visuellement de manière propre dans les gammes modulaires actuelles.

Un choix pertinent pour compléter une architecture de protection différentielle modulaire

Ce modèle s’adresse aux installations nécessitant un interrupteur différentiel tétrapolaire de 63 A avec seuil de 300 mA, en version type A et sélective. Il répond aux besoins des tableaux où l’on recherche une protection différentielle amont cohérente, une coupure simultanée des pôles et une bonne compatibilité avec les équipements actuels. Pour l’acheteur, c’est une solution claire à identifier lorsque le projet impose précisément un 4P, 63A, 300mA, type A, sélectif, au format modulaire sur rail DIN.
