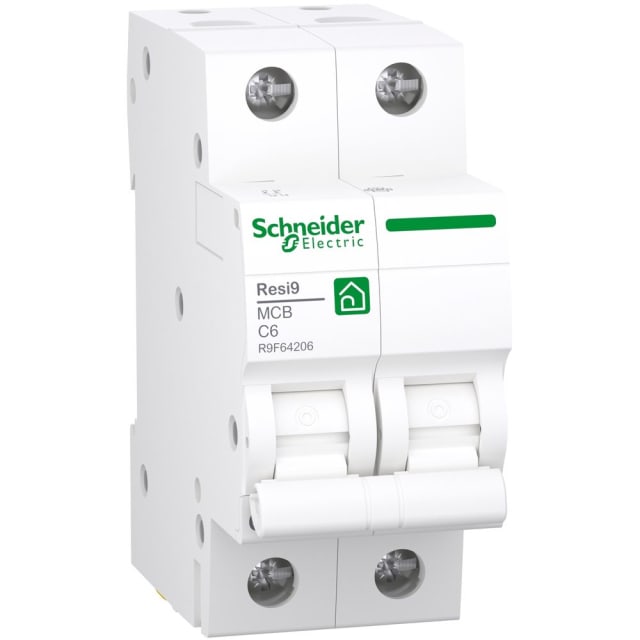

Disjoncteur modulaire 2P 6A courbe C 3kA R9F64206

Disjoncteur modulaire 2P 6A courbe C pour la protection des circuits

Ce disjoncteur modulaire 2P 6A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il convient aux installations où la coupure bipolaire est recherchée pour une protection cohérente du circuit. Son calibre 6 A le destine en particulier aux départs de faible intensité nécessitant une protection précise et adaptée.

Courbe C adaptée aux usages courants en installation résidentielle

La courbe de déclenchement C permet d’accompagner les circuits pouvant présenter un courant d’appel modéré à la mise sous tension. Elle est bien adaptée à de nombreux usages courants dans le tableau électrique, lorsque l’on souhaite combiner protection efficace et bon comportement au démarrage de certains équipements. Ce positionnement en fait un choix pertinent pour des installations modulaires en environnement résidentiel.

Pouvoir de coupure 3 kA et conformité à la norme EN 60898-1

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il est conforme à la norme EN/IEC 60898-1, ce qui facilite son intégration dans une distribution modulaire basse tension destinée à la protection des circuits terminaux. Cette caractéristique est importante pour sélectionner un appareil cohérent avec le niveau de risque de court-circuit attendu sur l’installation.

Format modulaire 2 pas pour une intégration simple dans le tableau

Avec une largeur de 2 modules, ce disjoncteur s’intègre facilement sur rail DIN dans un coffret ou tableau électrique modulaire. Son encombrement réduit aide à optimiser l’espace disponible tout en conservant une protection bipolaire. Il s’inscrit dans la logique des appareillages compacts destinés à la distribution domestique, notamment lorsque la place au tableau doit être maîtrisée sans compromis sur la fonction de protection.

Caractéristiques électriques utiles au choix du bon disjoncteur

Ce disjoncteur fonctionne en courant alternatif avec une tension de dimensionnement de 230 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des repères clairs pour le choix d’un appareil compatible avec une installation modulaire classique. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets liés aux défauts de court-circuit.

Raccordement pratique et conditions d’utilisation en coffret

Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse en fonction de la configuration du câblage. L’appareil présente un indice de protection IP20 et peut être utilisé dans une plage de température ambiante de -25 à 60 °C. Ces données sont utiles pour valider la compatibilité avec un tableau de répartition et les contraintes courantes d’exploitation.

Une solution Resi9 pensée pour la protection modulaire des circuits

Issu de la série Resi9 Protection, ce disjoncteur modulaire 2P 6A courbe C répond aux besoins de protection, de commande et d’isolement des circuits. Il constitue un choix pertinent pour les professionnels comme pour les projets de rénovation ou d’équipement d’un tableau électrique résidentiel, lorsque l’objectif est de sélectionner un disjoncteur bipolaire compact, lisible dans sa fonction et simple à intégrer dans une distribution modulaire.
