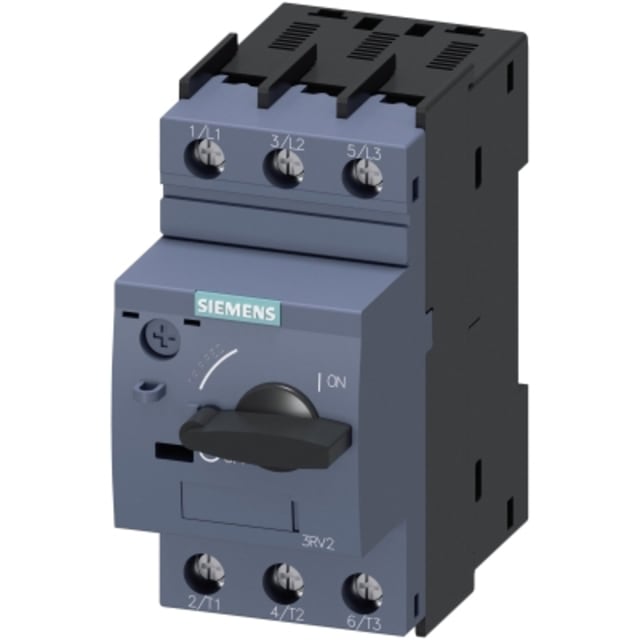

Disjoncteur moteur magnétothermique 1,4-2A 3RV20111BA10

Disjoncteur moteur magnétothermique pour protection précise des petits moteurs triphasés

Ce disjoncteur moteur magnétothermique 1,4-2 A est conçu pour assurer la protection et la commande de moteurs triphasés de faible puissance dans les armoires et tableaux électriques. Son calibre réglable permet d’adapter finement la protection à l’intensité nominale du moteur afin de limiter les déclenchements inadaptés tout en conservant une protection efficace contre les surcharges et les courts-circuits. Il convient particulièrement aux départs moteurs compacts nécessitant une solution claire, lisible et simple à intégrer.

Réglage thermique 1,4 à 2 A pour adapter la protection au moteur installé

La plage de réglage de surcharge de 1,4 à 2 A permet d’ajuster l’appareil au plus près des caractéristiques du moteur à protéger. Cette précision est un point important lors de la mise en service, notamment sur les applications où l’intensité de fonctionnement doit être respectée sans approximation. En pratique, ce réglage contribue à mieux protéger l’enroulement moteur contre les échauffements dus aux surcharges prolongées. Le format est adapté à des puissances indicatives de 0,37 kW sous AC-3 à 230 V et 0,75 kW sous AC-3 à 400 V.

Protection magnétothermique avec déclenchement rapide en cas de défaut

L’appareil associe une protection thermique contre les surcharges à un déclenchement magnétique instantané pour les défauts de court-circuit. Le seuil de déclenchement non différé est donné pour 26 A, ce qui permet une réaction rapide en cas d’anomalie franche sur le départ moteur. Cette combinaison magnétothermique est recherchée pour sécuriser l’alimentation des moteurs tout en conservant une exploitation pratique sur le terrain. La classe de déclenchement 10 le rend adapté aux applications moteurs courantes avec démarrage standard.

Version 3 pôles sensible à la perte de phase pour une meilleure protection moteur

Avec ses 3 pôles, ce disjoncteur moteur est destiné aux circuits triphasés. Sa sensibilité aux chutes de phase constitue un avantage important pour la protection du moteur, car une perte de phase peut entraîner un déséquilibre de fonctionnement, une surintensité sur les phases restantes et un échauffement rapide. Cette caractéristique aide à mieux préserver le moteur dans les environnements industriels et tertiaires où la continuité d’alimentation doit rester maîtrisée.

Raccordement à vis et commande rotative pour une intégration pratique en coffret

Le raccordement principal à vis facilite le serrage des conducteurs et s’intègre naturellement dans les habitudes de câblage en armoire électrique. La commande par bouton rotatif offre une lecture simple des positions de manœuvre et une utilisation directe lors de la mise en service ou des opérations d’isolement fonctionnel. Son exécution en appareil à encastrer avec technique d’insertion définitive convient aux montages compacts, tout en conservant une implantation propre dans les ensembles de distribution et de protection.

Format compact pour tableaux électriques avec encombrement maîtrisé

Grâce à ses dimensions de 45 mm de largeur, 97 mm de hauteur et 97 mm de profondeur, ce modèle trouve facilement sa place dans les tableaux de distribution, coffrets de commande et armoires de protection moteur. Son format compact est particulièrement intéressant lorsque plusieurs départs doivent être regroupés dans un espace restreint. Cette compacité permet d’optimiser l’implantation sans renoncer à une protection moteur dédiée.

Caractéristiques électriques adaptées aux installations de commande moteur

Ce disjoncteur moteur fonctionne sur une tension nominale de service jusqu’à 690 V et présente un pouvoir de coupure élevé, avec une valeur limite Icu de 100 kA à 400 V en courant alternatif. Il répond ainsi aux besoins des installations où la tenue au court-circuit est un critère de sélection important. Le courant permanent de mesure est donné pour 2 A, avec une puissance dissipée de 7,25 W. L’indice de protection IP20 le destine à une intégration à l’intérieur d’une enveloppe adaptée, comme une armoire ou un coffret électrique.

Un choix pertinent pour départ moteur en tableau de protection et distribution

Ce modèle est une solution adaptée pour protéger un moteur de petite puissance dans un ensemble de commande, de protection ou de distribution électrique. Il s’adresse aux installateurs, tableautiers et techniciens recherchant un disjoncteur moteur compact, tripolaire, réglable et simple à raccorder. Pour un achat sans erreur, il est particulièrement intéressant lorsque le besoin porte sur une protection moteur avec plage 1,4-2 A, commande rotative, raccordement à vis et protection thermique intégrée.
