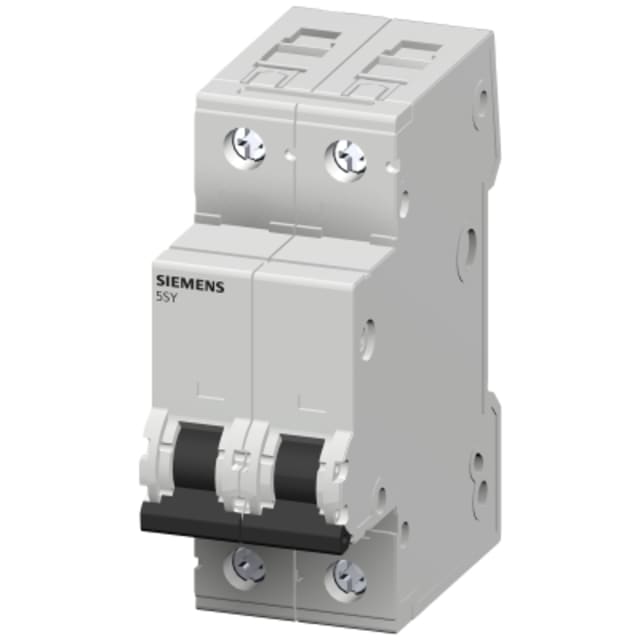

Disjoncteur bipolaire 4A 10kA courbe D 5SY42048

Disjoncteur bipolaire 4A courbe D pour circuits AC 230/400 V

Ce disjoncteur bipolaire 4 A courbe D est conçu pour la protection de deux pôles sur des installations en courant alternatif. Sa configuration 2P permet une coupure simultanée des deux conducteurs protégés, avec un calibre nominal de 4 A adapté aux départs spécifiques nécessitant une protection précise. La courbe D convient particulièrement aux circuits présentant des appels de courant élevés au démarrage, comme certains équipements à caractère inductif, moteurs, transformateurs ou charges techniques sélectionnées avec soin en fonction du dimensionnement de l’installation.

Pouvoir de coupure 10 kA pour tableaux et distributions exigeants

Avec un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux environnements où le niveau de court-circuit présumé impose une protection renforcée. Il constitue un choix pertinent dans les tableaux électriques et ensembles de distribution où la tenue aux défauts doit être cohérente avec une architecture de protection plus soutenue qu’un appareillage standard. Son Icu de 35 kA selon IEC 60947-2 à 230 V et 400 V apporte également une lecture technique rassurante pour les applications intégrées dans des ensembles plus exigeants.

Courbe D : un déclenchement adapté aux pointes d’appel

La courbe de déclenchement D est destinée aux usages pour lesquels un disjoncteur doit tolérer des courants d’appel plus importants sans provoquer de coupures intempestives au démarrage. Cela en fait une solution intéressante pour certains départs techniques où une courbe B ou C serait moins adaptée. Dans une sélection de protection, ce point est essentiel pour préserver la continuité de fonctionnement tout en maintenant une protection magnétothermique adaptée au circuit réellement alimenté.

Format modulaire 2 pas avec profondeur 70 mm

Sa largeur de 2 unités de division facilite l’intégration dans les coffrets et tableaux modulaires. La profondeur totale de 70 mm permet une implantation cohérente dans les enveloppes prévues pour appareillage modulaire, tout en conservant une lecture claire du repérage et une organisation propre des départs. Ce format compact est particulièrement apprécié pour les montages de distribution où chaque module compte et où l’optimisation de l’espace dans le tableau reste un critère concret.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce modèle accepte aussi bien des conducteurs monofiliaires que multifilaires, avec une plage de raccordement de 0,75 à 35 mm². Cette amplitude apporte de la souplesse lors de la mise en œuvre, que ce soit en rénovation de tableau, en câblage neuf ou dans une configuration de distribution technique nécessitant des sections différentes selon l’alimentation et les départs. Le raccordement sans neutre dédié confirme qu’il s’agit d’un appareil 2 pôles protégés, pensé pour une protection franche et lisible des conducteurs associés.

Tenue électrique et protection intégrées à l’environnement du tableau

Ce disjoncteur présente une tension assignée de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à mieux limiter les effets du défaut en aval, tandis que sa catégorie de surtension 3 et son degré de pollution 3 l’inscrivent dans les usages classiques de distribution modulaire. Son indice de protection IP20 correspond à une utilisation intégrée dans un coffret ou un tableau, conformément aux pratiques habituelles de pose de ce type d’appareillage.

Compatibilité avec accessoires et fonctionnement en large plage de température

Le produit accepte l’ajout de dispositifs supplémentaires, ce qui permet d’envisager une intégration dans des montages nécessitant des fonctions complémentaires selon l’architecture du tableau. Sa plage de fonctionnement de -40 à 70 °C offre une bonne latitude pour des environnements techniques variés, sous réserve du respect des conditions globales de l’installation. Pour un achat sans ambiguïté, ce disjoncteur modulaire bipolaire 4 A 10 kA courbe D constitue une solution claire pour les professionnels recherchant un appareil compact, sélectif dans son usage et bien dimensionné pour les circuits à fort courant d’appel.
