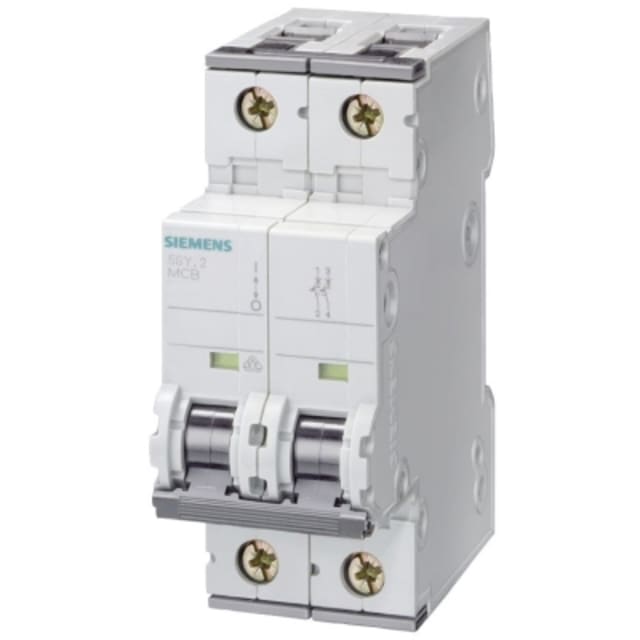

Disjoncteur bipolaire 4A courbe C 10kA 5SY42047

Disjoncteur bipolaire 4A courbe C pour protection modulaire 230/400 V AC

Ce disjoncteur bipolaire 4A courbe C est conçu pour la protection des circuits électriques nécessitant une coupure sur 2 pôles protégés. Son calibre de 4 A le destine aux départs de faible intensité, tandis que sa courbe C permet d’absorber les appels de courant modérés au démarrage sans déclenchements intempestifs. Il convient ainsi aux tableaux de distribution où l’on recherche une protection modulaire compacte, lisible et adaptée aux usages courants en courant alternatif 50 Hz.

Pouvoir de coupure élevé pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 aussi bien à 230 V qu’à 400 V, ce disjoncteur modulaire répond aux environnements où le niveau de court-circuit présumé impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 35 kA selon IEC 60947-2 à 230 V et 400 V, un point important pour les intégrateurs et installateurs intervenant sur des tableaux techniques ou des distributions plus contraintes.

Configuration 2 pôles protégés pour une coupure nette du circuit

Sa conception bipolaire avec 2 pôles protégés assure la protection des deux conducteurs coupés par l’appareil. Cette architecture est particulièrement utile lorsqu’une séparation franche du circuit est recherchée. Le neutre n’est pas à connexion dédiée, ce qui permet d’identifier clairement le produit comme un véritable disjoncteur 2P protégé, et non comme une version 1P+N. Pour l’acheteur, cela limite les erreurs de sélection dans les coffrets et tableaux de répartition.

Encombrement modulaire maîtrisé pour intégration en coffret

Ce modèle occupe 2 modules de largeur et présente une profondeur totale de 70 mm. Ce format facilite son implantation dans la plupart des tableaux modulaires tout en conservant une lecture claire du repérage et des départs. Son indice de protection IP20 correspond à une installation en enveloppe ou en coffret, dans le respect des règles habituelles de mise en œuvre du matériel modulaire.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte aussi bien des conducteurs monofilares que multifilaires de 0,75 à 35 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en rénovation de tableau, en permettant d’adapter le câblage aux contraintes du départ protégé. Pour les professionnels, c’est un avantage concret lorsqu’il faut harmoniser plusieurs sections dans une même distribution sans multiplier les références d’appareillage.

Tenue électrique adaptée aux environnements techniques

Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV renforcent son intérêt dans les installations où la robustesse diélectrique du matériel est un critère de choix. La catégorie de surtension 3, le degré de pollution 3 et la classe de limitation d’énergie 3 complètent ce positionnement technique. Ces caractéristiques participent à une protection efficace du circuit en limitant les effets thermiques et dynamiques lors d’un défaut.

Plage de fonctionnement étendue et possibilités d’évolution

Prévu pour fonctionner dans une plage de température ambiante de -40 à 70 °C, ce disjoncteur peut être retenu pour des installations soumises à des conditions d’exploitation variées. Il accepte en outre l’ajout de dispositifs supplémentaires compatibles, ce qui facilite l’évolution du tableau en fonction des besoins d’exploitation, de signalisation ou d’accessoirisation. C’est un choix pertinent pour composer une protection modulaire évolutive autour d’un départ bipolaire 4A courbe C.
