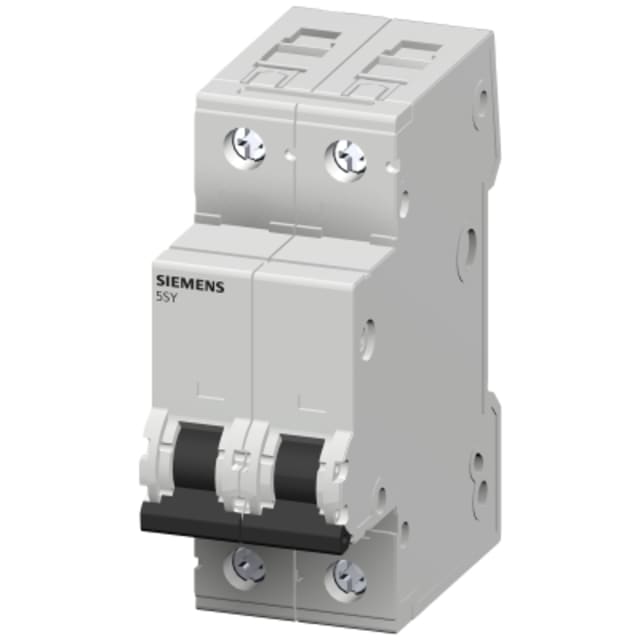

Disjoncteur bipolaire 32A 10kA courbe C 5SY42327

Protection bipolaire 32 A pour circuits en 230/400 V

Ce disjoncteur bipolaire 32 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre de 32 A le destine aux départs nécessitant une intensité nominale soutenue, tandis que sa conception 2P permet une coupure adaptée des deux conducteurs concernés. Il convient aux installations en courant alternatif 50 Hz avec une tension de dimensionnement de 400 V.

Pouvoir de coupure 10 kA pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des environnements où le niveau de courant de défaut impose une protection robuste. Les valeurs Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V apportent un niveau supplémentaire d’information pour les applications de distribution et de protection en tableau électrique.

Courbe C adaptée aux usages électriques courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement adaptée aux circuits pouvant présenter un courant d’appel modéré au démarrage. Elle convient ainsi aux départs alimentant de nombreux équipements courants en installation tertiaire, résidentielle technique ou petit industriel, tout en conservant une protection efficace contre les défauts. Cette configuration aide à limiter les déclenchements inadaptés sur les charges compatibles avec une courbe C.

Format modulaire 2 unités pour intégration simple en coffret

Sa largeur de 2 unités de division facilite son intégration dans les tableaux et coffrets modulaires. Avec une profondeur totale de 70 mm, ce disjoncteur s’intègre dans les architectures de distribution compactes tout en conservant un encombrement standard pour les rangées modulaires. C’est un choix pertinent pour la création ou l’extension d’un tableau de protection nécessitant une lecture claire et un montage ordonné.

Raccordement souple ou rigide avec large plage de sections

Ce modèle accepte aussi bien les conducteurs monofilares que multifilaires, avec une section raccordable de 0,75 à 35 mm². Cette plage étendue permet d’adapter le disjoncteur à différentes configurations de câblage selon la section réellement utilisée dans le départ à protéger. Pour l’installateur, cela apporte davantage de souplesse lors du câblage en tableau, que ce soit sur une installation neuve, une rénovation ou une extension.

Tenue électrique adaptée à la protection modulaire

Ce disjoncteur présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV, une catégorie de surtension 3 et une classe de limitation énergétique 3. Ces caractéristiques participent à une protection modulaire cohérente pour les ensembles de distribution électrique, avec un comportement étudié pour la coupure des défauts et la maîtrise des contraintes électriques au sein du tableau.

Utilisation en environnement technique avec accessoires possibles

Le produit est prévu pour fonctionner dans une plage de température ambiante de -40 à 70 °C et dispose d’un indice de protection IP20. Il est également compatible avec des dispositifs supplémentaires, ce qui permet d’envisager l’ajout d’auxiliaires selon l’architecture du tableau et les besoins d’exploitation. Pour un achat sans confusion, ce disjoncteur correspond bien à un modèle modulaire bipolaire 32 A, courbe C, 10 kA, au format 2 modules et profondeur 70 mm.
