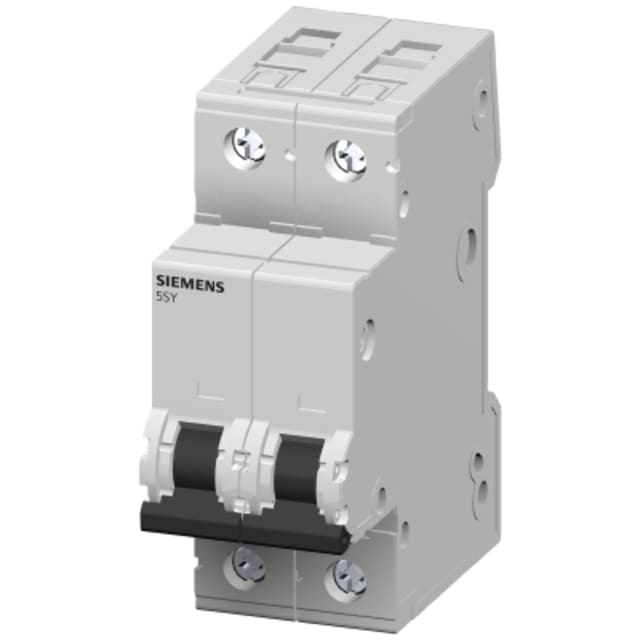

Disjoncteur bipolaire 2A courbe C 10kA 5SY42027

Disjoncteur bipolaire 2A courbe C 10kA pour protection modulaire 2P

Ce disjoncteur bipolaire 2A courbe C 10kA est conçu pour assurer la protection des circuits en tableau électrique avec une coupure simultanée sur 2 pôles protégés. Son calibre de 2 A le destine aux départs de faible intensité nécessitant une protection précise, tandis que sa courbe C convient aux usages courants présentant un appel de courant modéré au démarrage. En version modulaire 2P, il s’intègre proprement dans les coffrets et tableaux de distribution où la compacité, la lisibilité du câblage et la cohérence des protections sont essentielles.

Pouvoir de coupure 10 kA et comportement adapté aux installations exigeantes

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux environnements où un niveau de coupure élevé est recherché. Il constitue un choix pertinent pour les tableaux nécessitant une protection capable de gérer efficacement les défauts tout en conservant une implantation modulaire standard. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un court-circuit, ce qui contribue à protéger plus efficacement le circuit en aval.

Courbe C 2A : un bon compromis pour les circuits de commande et usages techniques

La courbe de déclenchement C est particulièrement adaptée aux circuits susceptibles de supporter un courant d’appel modéré, comme certains organes de commande, auxiliaires techniques, automatismes simples, signalisation ou petits équipements alimentés en AC. Associée à un courant nominal de 2 A, elle permet d’obtenir une protection cohérente sur des lignes à faible intensité où il faut éviter un surdimensionnement de l’appareillage. Ce positionnement en fait un disjoncteur intéressant pour les applications tertiaires, industrielles légères ou techniques nécessitant une sélectivité de protection bien pensée.

Format 2 modules et profondeur 70 mm pour une intégration nette dans le tableau

Ce modèle occupe une largeur de 2 unités de division et présente une profondeur totale de 70 mm. Ce format facilite son intégration dans la plupart des tableaux et coffrets modulaires, tout en conservant une organisation claire des rangées. Le raccordement accepte des conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui apporte une bonne souplesse en phase d’installation, aussi bien pour des sections modestes en commande que pour des configurations de câblage plus structurées dans les armoires et tableaux de distribution.

Caractéristiques électriques utiles pour la protection et la coordination

Ce disjoncteur fonctionne en tension AC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il dispose en outre d’un pouvoir de coupure Icu de 35 kA selon IEC 60947-2 à 230 V et à 400 V, ce qui en fait un appareil pertinent dans les environnements où la coordination des protections et la robustesse des caractéristiques électriques sont des critères de choix. Sa catégorie de surtension 3 et son degré de pollution 3 renforcent sa compatibilité avec des usages techniques en tableau.

Montage, exploitation et environnement d’utilisation

Prévu pour un montage modulaire en tableau, ce disjoncteur présente un indice de protection IP20 au niveau de l’appareil. Il est conçu pour fonctionner dans une large plage de température ambiante, de -40 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés, sous réserve du respect des règles de mise en œuvre du tableau. L’absence de neutre à connexion dédié confirme qu’il s’agit ici d’un véritable disjoncteur bipolaire 2P avec 2 pôles protégés, adapté aux circuits nécessitant une coupure et une protection sur les deux conducteurs.

Une solution claire pour les tableaux de protection et distribution électrique

Pour un besoin en disjoncteur bipolaire 2A courbe C 10kA, ce modèle constitue une réponse précise pour la protection de départs spécifiques à faible intensité. Son format modulaire, ses 2 pôles protégés, sa tenue en 230/400 V AC et sa compatibilité avec des dispositifs supplémentaires possibles en font un appareil pratique pour composer un tableau cohérent, évolutif et techniquement maîtrisé. C’est un choix particulièrement adapté lorsque l’on recherche un disjoncteur 2P 2A capable de concilier encombrement standard, niveau de coupure élevé et usage rigoureux en distribution modulaire.
