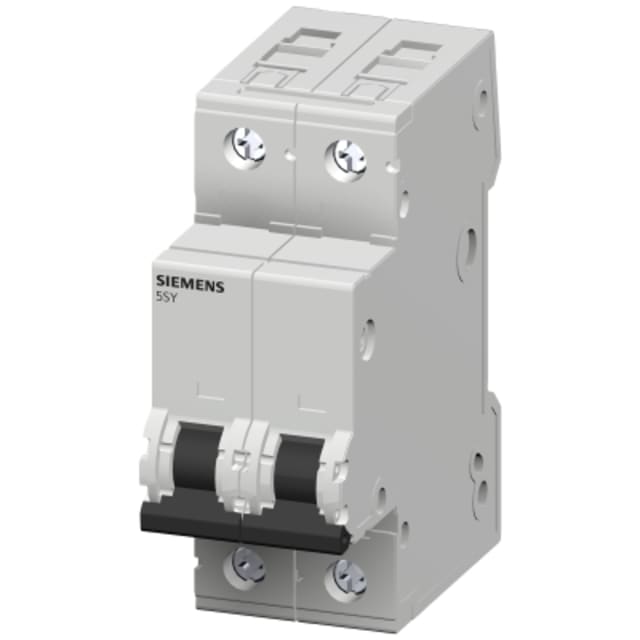

Disjoncteur bipolaire 6A courbe C 10kA 5SY42067

Disjoncteur bipolaire 6A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 6A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre 6 A en fait une solution adaptée aux lignes nécessitant une protection précise, avec un déclenchement courbe C particulièrement pertinent lorsque le circuit peut supporter un courant d’appel modéré au démarrage.

Pouvoir de coupure 10 kA pour les tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où un niveau de coupure élevé est recherché. Il convient ainsi aux tableaux électriques nécessitant une protection modulaire robuste en environnement résidentiel, tertiaire ou technique, tout en conservant un format compact sur 2 modules.

Configuration bipolaire 2P avec protection sur les deux pôles

Sa conception 2P permet une coupure bipolaire avec protection des deux pôles. L’absence de neutre à connexion simultanée évite toute ambiguïté sur sa fonction : il s’agit d’un véritable disjoncteur bipolaire destiné à la coupure et à la protection de deux conducteurs actifs. Cette configuration est particulièrement utile pour certains départs spécifiques en tableau, lorsque la coupure complète du circuit est recherchée.

Courbe C 6A pour circuits avec appels de courant modérés

La courbe de déclenchement C apporte un bon équilibre entre protection et tolérance aux pointes de courant brèves. Elle convient aux circuits susceptibles de présenter un appel au démarrage plus marqué qu’une charge purement résistive, tout en restant sur un calibre nominal de 6 A. Ce positionnement technique permet de sécuriser le départ sans surdimensionner inutilement la protection.

Format modulaire pratique pour intégration sur rail dans le tableau

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans un coffret ou un tableau de distribution modulaire. Son encombrement maîtrisé facilite l’organisation des rangées et le repérage des départs. Il accepte des sections de conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui offre une bonne souplesse de raccordement selon la configuration de l’installation.

Caractéristiques électriques adaptées aux usages en courant alternatif

Ce modèle fonctionne en courant alternatif avec une tension de dimensionnement de 400 V et une fréquence de 50 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à une utilisation cohérente dans les ensembles de protection et de distribution électrique. Sa catégorie de surtension 3 et son degré de pollution 3 correspondent à un usage en appareillage modulaire de tableau.

Protection modulaire pensée pour une exploitation technique claire

Ce disjoncteur associe un indice de protection IP20, une classe de limitation énergétique 3 et la possibilité d’ajouter des dispositifs supplémentaires selon les besoins du tableau. Il peut fonctionner dans une plage de température ambiante étendue de -40 à 70 °C, ce qui en fait un choix pertinent pour les professionnels recherchant un disjoncteur bipolaire 6A courbe C 10kA simple à intégrer, lisible dans son usage et cohérent pour la protection de départs spécifiques.
