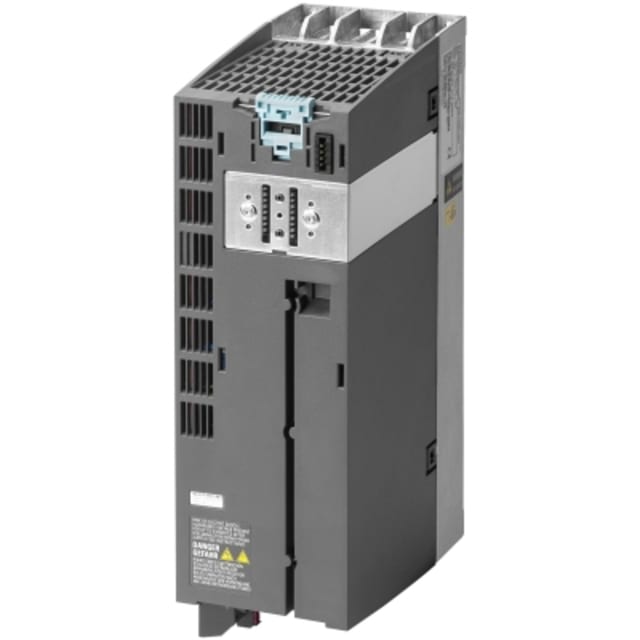

Module de puissance SINAMICS G120 5,5 kW 6SL32101PE214AL0

Module de puissance SINAMICS G120 5,5 kW pour variateur modulaire

Ce module de puissance SINAMICS G120 en version 5,5 kW est conçu pour les applications de variation et de commande moteur en environnement industriel. Il s’intègre dans l’architecture modulaire G120 et convient aux installations triphasées 380 à 480 V, 50/60 Hz. Cette version correspond à un module PM240-2 sans élément de commande intégré, à associer avec l’unité de contrôle adaptée selon la configuration du variateur. Son format répond aux besoins des intégrateurs et mainteneurs recherchant une solution claire pour motorisations triphasées avec commande de vitesse précise.

Configuration électrique adaptée aux entraînements industriels triphasés

Le module fonctionne avec une alimentation d’entrée sur 3 phases et délivre une sortie triphasée jusqu’à 400 V. Son courant de sortie nominal de 13,2 A permet d’alimenter des moteurs dans une plage cohérente avec les besoins courants de convoyage, ventilation, pompage ou manutention. La fréquence de sortie peut atteindre 550 Hz, ce qui offre une large souplesse de paramétrage pour les applications nécessitant un contrôle fin de la vitesse moteur. En charge linéaire, la puissance maximale délivrée sous tension de sortie de dimensionnement est de 4 kW, tandis que la version commerciale est positionnée sur une utilisation 5,5 kW en low overload.

Version PM240-2 avec filtre intégré et hacheur de freinage

Ce module de puissance appartient à la famille PM240-2 et se distingue par l’intégration d’un filtre de classe A ainsi que d’un hacheur de freinage. Ce choix technique simplifie l’intégration dans l’armoire en limitant les composants additionnels à prévoir autour du variateur. Le hacheur de freinage est particulièrement utile sur les applications soumises à des décélérations rapides ou à des charges entraînantes, en facilitant la gestion de l’énergie au freinage. Pour le tableautier comme pour l’exploitant, cela contribue à une mise en œuvre plus rationnelle du système d’entraînement.

Conçu pour l’industrie et non pour les zones d’habitation

Ce modèle est destiné à une utilisation en domaines industriels. Il n’est pas donné comme autorisé pour les zones d’habitation et d’activités, ce qui oriente clairement son emploi vers des armoires de machines, lignes automatisées, équipements de process et installations techniques professionnelles. Cette information est importante lors du choix du variateur, car elle permet de retenir dès l’amont une solution cohérente avec l’environnement électrotechnique visé et les contraintes d’intégration d’un site industriel.

Intégration en coffret facilitée par un format compact IP20

Avec des dimensions de 292 mm de hauteur, 100 mm de largeur et 165 mm de profondeur, ce module de puissance conserve un encombrement maîtrisé pour une intégration en armoire. Son indice de protection IP20 le destine à un montage dans un coffret ou une enveloppe adaptée. Ce format compact est un avantage concret pour optimiser l’espace disponible sur platine, en particulier dans les armoires de commande moteur où cohabitent protections, appareillage, automatismes et interfaces réseau.

Communication et exploitation dans une architecture d’automatisme moderne

Le module est prévu pour fonctionner dans un écosystème compatible avec des protocoles industriels tels que PROFINET IO, EtherNet/IP et PROFIsafe. Il dispose également d’un raccordement PC, utile pour les opérations de mise en service, de paramétrage ou de maintenance. En revanche, il n’est pas annoncé comme compatible avec PROFIBUS, MODBUS, CAN, INTERBUS, ASI, KNX, DeviceNet, SERCOS ou foundation fieldbus. Cette orientation le rend particulièrement pertinent dans les architectures d’automatisme récentes déjà structurées autour d’Ethernet industriel et des échanges de données de sécurité associés.

Un choix pertinent pour les applications moteur avec besoin de variation maîtrisée

Ce module de puissance SINAMICS G120 5,5 kW convient aux professionnels qui recherchent une base de variateur modulaire pour moteur triphasé, avec freinage intégré, large plage de fréquence de sortie et intégration optimisée en environnement industriel. Il répond bien aux besoins de commande moteur lorsque l’objectif est de combiner compacité, compatibilité avec les architectures d’automatisme modernes et gestion efficace des séquences d’accélération ou de décélération. Pour un achat sans ambiguïté, il constitue une solution adaptée dès lors que l’installation exige un module PM240-2 avec filtre intégré, protection IP20 et alimentation 3~ 380 à 480 V.
