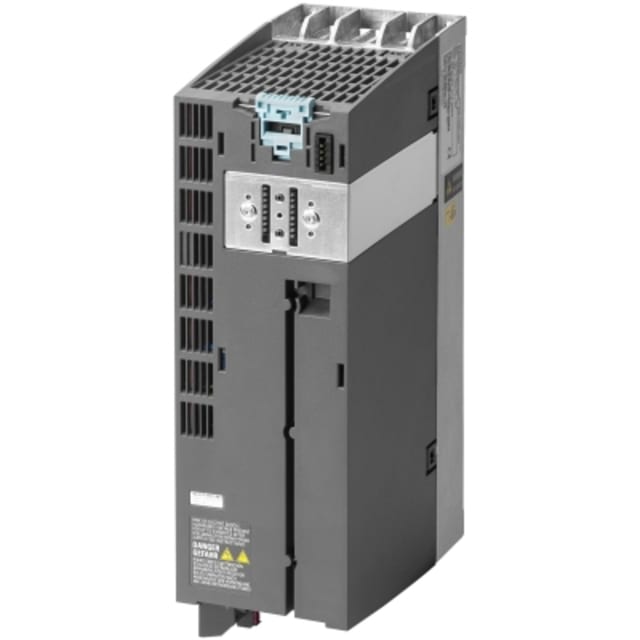

Module puissance SINAMICS G120 PM240-2 0,55 kW filtre A

Module de puissance pour variateur SINAMICS G120 en environnement industriel

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur nécessitant une solution modulaire, compacte et adaptée à l’intégration en armoire. Il s’utilise sur réseau triphasé 380 à 480 V AC en 50/60 Hz et convient aux installations industrielles où la maîtrise de la vitesse, du démarrage et du freinage moteur est essentielle. Sa conception modulaire permet de l’associer à une unité de commande compatible de la gamme G120 afin de bâtir une architecture de variateur cohérente et évolutive.

Puissance 0,55 kW avec comportement adapté aux charges standards

Cette version est dimensionnée pour une puissance de 0,55 kW en faible surcharge, avec un courant de sortie nominal de 1,7 A, ce qui la rend pertinente pour de petits entraînements triphasés en machine, convoyage, ventilation ou automatismes de process. Elle prend également en charge un fonctionnement en forte surcharge à 0,37 kW selon le profil d’utilisation, ce qui permet d’adapter précisément le module au type de charge et au cycle réel de la machine. La fréquence de sortie peut atteindre 550 Hz pour les applications demandant une large plage de variation.

Filtre classe A et hacheur de freinage intégrés pour une intégration simplifiée

Le PM240-2 intègre un filtre de classe A ainsi qu’un hacheur de freinage, deux éléments particulièrement utiles pour rationaliser l’implantation du variateur dans l’armoire électrique. Le filtre intégré facilite l’intégration dans les ensembles industriels en limitant l’ajout de composants externes, tandis que le hacheur de freinage apporte une réponse adaptée aux phases de décélération et aux charges à inertie. L’ensemble contribue à obtenir une solution plus directe à mettre en œuvre pour les applications de construction mécanique générale.

Format compact pour montage en armoire électrique

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance conserve un encombrement réduit pour son niveau de service. Son indice de protection IP20 le destine à une intégration en coffret ou en armoire, dans un environnement maîtrisé. Ce format compact est un avantage concret pour les tableaux où l’espace disponible est limité et où l’organisation thermique ainsi que le passage des câbles doivent rester optimisés.

Architecture modulaire sans pupitre intégré

Ce produit est livré sans élément de commande intégré, ce qui permet de sélectionner séparément l’unité de commande la plus adaptée au besoin de l’installation. Cette approche modulaire intéresse les intégrateurs et automaticiens qui souhaitent choisir les fonctions de pilotage, de communication et de sécurité en fonction de la machine. Le module dispose par ailleurs d’un raccordement PC, pratique pour les opérations de paramétrage, de mise en service et d’ajustement du variateur dans le cadre d’une configuration technique précise.

Communication et sécurité pensées pour l’automatisme moderne

Dans sa configuration système, ce module peut s’inscrire dans des architectures prenant en charge PROFINET IO, EtherNet/IP et PROFIsafe selon l’unité de commande associée. Il s’adresse ainsi aux installations de variation de vitesse intégrées dans un environnement d’automatisme évolué, avec des exigences de dialogue réseau et de fonctions de sécurité. À l’inverse, il ne vise pas des usages reposant sur des bus plus anciens ou spécifiques tels que PROFIBUS, MODBUS, CAN, DeviceNet ou KNX, ce qui aide à bien positionner le produit dans un projet industriel actuel.

Conditions d’utilisation et points de choix avant achat

Ce module de puissance fonctionne en entrée triphasée et délivre une sortie triphasée avec une tension de sortie maximale de 400 V. Il est destiné aux domaines industriels et n’est pas prévu pour les zones d’habitation ou d’activités assimilées. Avant validation, il est important de vérifier la compatibilité avec la puissance moteur, le type de surcharge attendu, l’unité de commande associée, l’environnement thermique de l’armoire et la stratégie de freinage. Pour un remplacement ou une première monte, ce PM240-2 constitue un choix pertinent lorsque l’objectif est de conserver une solution de variation modulaire, compacte et techniquement cohérente dans l’écosystème SINAMICS G120.
