Module puissance SINAMICS G120 PM240-2 1,5 kW filtre A

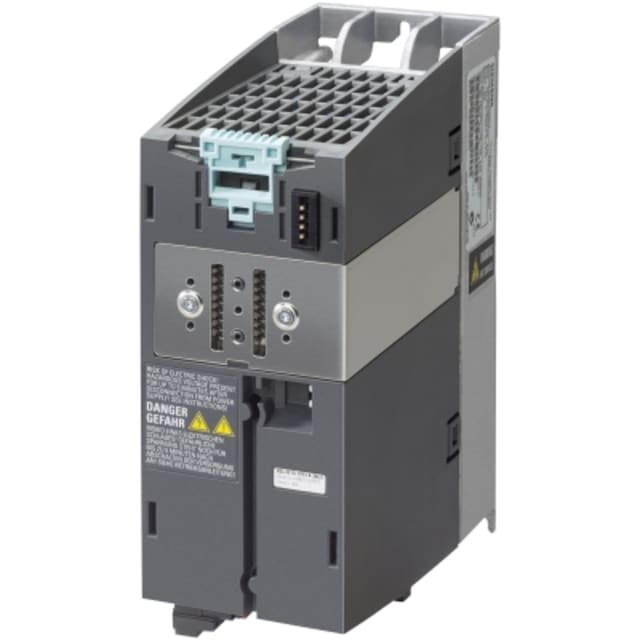

Module de puissance SINAMICS G120 PM240-2 pour variation moteur triphasée 1,5 kW

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur en environnement industriel. Alimenté en triphasé 380 à 480 V, il délivre jusqu’à 1,5 kW en faible surcharge et 1,1 kW en forte surcharge, ce qui permet d’adapter précisément le comportement du moteur aux besoins de l’installation. Il s’intègre dans une architecture variateur modulaire, pratique pour composer une solution de pilotage cohérente selon la machine, le profil de charge et les exigences de process.

Filtre de classe A intégré et hacheur de freinage embarqué

Cette version intègre directement un filtre de classe A ainsi qu’un hacheur de freinage. Ce choix simplifie la conception de l’ensemble variateur, limite les composants périphériques à ajouter et facilite l’intégration dans une armoire électrique compacte. Le hacheur de freinage est particulièrement utile sur les applications avec décélérations rapides ou inertie mécanique, où la gestion de l’énergie de freinage devient un point important pour conserver une commande moteur maîtrisée.

Comportement adapté aux charges dynamiques et aux cycles exigeants

Le PM240-2 est prévu pour accepter des régimes de surcharge adaptés aux sollicitations réelles des machines. En mode forte surcharge, il convient aux usages demandant un surcroît de couple ponctuel, tandis qu’en mode faible surcharge il permet d’exploiter une puissance de 1,5 kW dans des conditions compatibles avec les cycles moins sévères. Cette souplesse aide à mieux dimensionner le variateur de fréquence pour des convoyeurs, ventilateurs, pompes, mécanismes de transfert ou ensembles motorisés nécessitant une variation stable et réactive.

Plage électrique large pour réseaux triphasés industriels

Avec une alimentation réseau de 380 à 480 V en 50/60 Hz, une sortie triphasée jusqu’à 400 V et une fréquence de sortie pouvant atteindre 550 Hz, ce module offre une large marge d’utilisation pour la commande de moteurs asynchrones dans de nombreux scénarios industriels. Son courant nominal de sortie de 4,1 A apporte un repère clair pour le choix du moteur et le dimensionnement global de la chaîne d’entraînement. La tolérance réseau indiquée aide également à sécuriser l’intégration dans des installations soumises aux variations habituelles d’alimentation.

Format compact pour intégration en armoire

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance conserve un format compact apprécié dans les coffrets et armoires où chaque emplacement compte. Son indice de protection IP20 le destine à une implantation dans un environnement protégé, typiquement en tableau. Ce gabarit facilite l’implantation sur des machines ou lignes de production où l’optimisation de l’espace, la lisibilité du câblage et la gestion thermique sont des critères importants.

Architecture modulaire sans unité de commande intégrée

Cette version est fournie sans élément de commande. Elle s’adresse donc aux intégrations où l’on compose le variateur SINAMICS G120 selon l’architecture souhaitée, en associant le module de puissance avec l’unité de commande compatible. Ce principe modulaire est intéressant pour les projets nécessitant une configuration ciblée, une maintenance rationnelle ou une homogénéisation du parc installé. L’acheteur identifie ainsi un module de puissance dédié, sans confusion avec un variateur complet monobloc.

Compatibilité fonctionnelle orientée automatisme industriel

Le produit est destiné à un usage industriel et s’inscrit dans des environnements d’automatisation où les échanges réseau et la coordination machine ont leur importance. Les informations techniques disponibles indiquent une prise en charge de fonctions liées à PROFINET IO, EtherNet/IP et PROFIsafe au sein de l’écosystème compatible, ce qui en fait une base pertinente pour des installations de commande moteur intégrées à une supervision ou à une logique d’automatisme. Pour un projet de variation de fréquence Siemens série G120, ce module constitue un choix cohérent lorsqu’on recherche une solution modulaire, compacte et adaptée aux contraintes de pilotage moteur en armoire.
