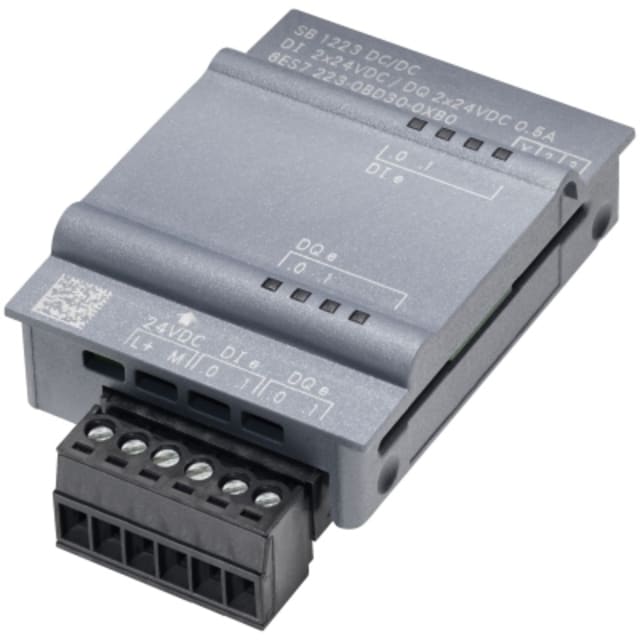

Module E/S TOR SB 1223 24V CC 6ES72230BD300XB0

Module d’extension compact pour API S7-1200

Le module E/S TOR SB 1223 24V CC complète une configuration SIMATIC S7-1200 avec 2 entrées numériques et 2 sorties numériques en 24 V courant continu. Ce format Signal Board est particulièrement adapté lorsque vous devez ajouter quelques points d’E/S sans passer sur un module d’extension plus volumineux. Il permet d’élargir les possibilités d’automatisation d’une machine, d’un coffret de commande ou d’une installation industrielle tout en conservant une architecture propre et compacte.

Configuration 2 entrées / 2 sorties pour les automatismes de terrain

Cette version intègre 2 entrées TOR 24 V CC et 2 sorties TOR 24 V CC de type transistor. Elle convient pour le raccordement de capteurs tout ou rien, retours d’état, fins de course, détecteurs et commandes d’actionneurs compatibles en courant continu. Les entrées et sorties configurables apportent davantage de souplesse lors de l’intégration dans une logique automate, notamment pour des adaptations de fonctions sur des applications industrielles ciblées.

Alimentation 24 V CC et comportement électrique adapté aux environnements automatisés

Le module fonctionne sur une plage d’alimentation continue de 20,4 à 28,8 V, avec une tension nominale d’utilisation en 24 V CC. Côté entrées, la tension admissible s’étend également jusqu’à 28,8 V, avec un courant d’entrée de 7 mA à l’état 1. Les sorties transistor délivrent jusqu’à 0,5 A, ce qui permet de piloter efficacement des charges de commande en courant continu dans les schémas d’automatisation courants. Ce positionnement en fait un choix cohérent pour les installations industrielles recherchant une extension d’E/S simple, précise et facile à exploiter.

Temps de réponse paramétrable pour une meilleure adaptation machine

Le temps de retard au changement de signal est donné de 0,2 à 12,8 ms. Cette plage permet d’ajuster le comportement du module selon la dynamique de l’application, qu’il s’agisse de filtrer des changements d’état rapides ou de stabiliser la lecture de signaux de terrain. Dans un environnement de commande industrielle, ce point contribue à mieux adapter l’extension d’E/S aux besoins réels du processus sans complexifier inutilement la conception.

Format SB 1223 : gain de place dans le coffret

Avec seulement 38 mm de largeur, 62 mm de hauteur et 21 mm de profondeur, ce module d’entrées / sorties se distingue par son encombrement réduit. Il répond particulièrement bien aux contraintes d’intégration dans les armoires compactes, les petits équipements automatisés et les ensembles où chaque millimètre compte. Pour un ajout de quelques points numériques, ce format évite de surdimensionner l’installation et favorise une implantation plus rationnelle du matériel industriel.

Sorties transistor pour les commandes en 24 V courant continu

Le choix d’une sortie numérique transistor oriente clairement ce module vers les applications de commande rapide en 24 V CC. Il est pertinent pour la transmission d’ordres vers des interfaces, relais d’interface adaptés, voyants, petits actionneurs ou entrées de commande d’équipements compatibles. La tension de sortie admissible de 20,4 à 28,8 V s’inscrit dans les usages standards des automatismes industriels alimentés en courant continu.

Un complément ciblé pour faire évoluer une installation S7-1200

Ce module E/S TOR SB 1223 s’adresse aux intégrateurs, automaticiens et tableautiers qui ont besoin d’ajouter localement quelques signaux numériques sur une base S7-1200 sans alourdir la configuration. Il trouve naturellement sa place dans les machines spéciales, les petites lignes automatisées, les postes techniques et les modifications d’installations existantes. Sa conception orientée extension locale permet de répondre à un besoin précis d’entrées / sorties tout en conservant une solution compacte et lisible dans le coffret.
