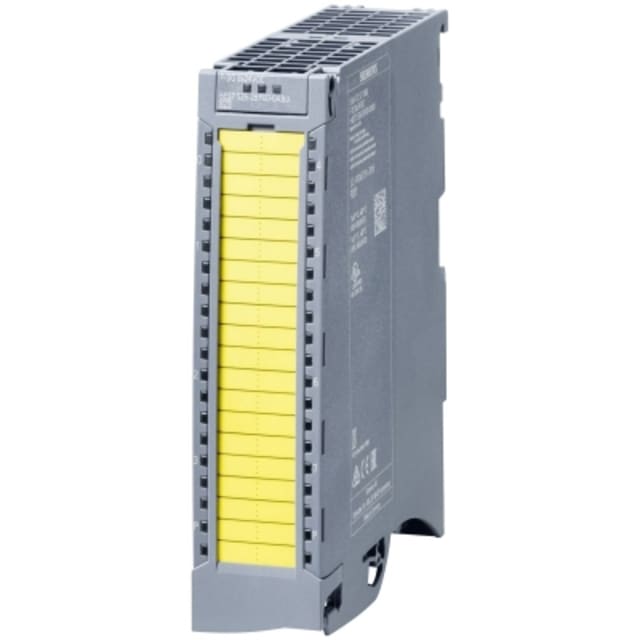

Module sorties TOR de sécurité S7-1500 6ES75262BF000AB0

Module de sorties TOR de sécurité pour architecture SIMATIC S7-1500

Ce module de sorties TOR de sécurité S7-1500 est conçu pour les installations d’automatisation industrielle qui exigent une commande sécurisée des actionneurs en 24 V DC. Il s’intègre dans l’environnement SIMATIC S7-1500 et répond aux applications où l’arrêt, la coupure ou la commande de charges doivent être gérés dans une logique de sécurité fonctionnelle. Son format compact de 35 mm facilite l’intégration dans les armoires où la densité d’équipement et la clarté de câblage comptent autant que les performances.

8 sorties de sécurité 24 V DC 2 A pour piloter les actionneurs industriels

Le module dispose de 8 sorties numériques de sécurité configurables, avec un courant de sortie de 2 A par voie et une tension de sortie admissible de 0 à 28,8 V DC. Cette configuration le rend adapté au pilotage d’équipements courants en automatisation, comme les électrovannes, les contacteurs DC ou les voyants de signalisation. L’intérêt pour l’intégrateur est de disposer d’un module capable de commander directement des charges terrain tout en conservant une logique de sécurité cohérente sur chaque sortie.

Communication PROFIsafe et commande sûre des fonctions critiques

Prévu pour les environnements de contrôle-commande sécurisés, ce module de sorties F-DQ fonctionne avec PROFIsafe pour la transmission des informations de sécurité. Il convient particulièrement aux machines et process où les ordres vers les actionneurs doivent être surveillés et validés dans une chaîne d’automatisation sécurisée. Cette architecture permet de combiner la souplesse du système S7-1500 avec une gestion sûre des sorties destinées aux fonctions critiques.

Niveau de sécurité élevé pour les applications machine et process

Ce module est adapté aux fonctions de sécurité et atteint le niveau de performance PL e selon EN ISO 13849-1 ainsi que le niveau SIL 3 selon IEC 61508. Il constitue donc un choix pertinent pour les applications où les exigences de sécurité sont élevées, notamment sur les machines automatisées, les lignes de production et certains ensembles process nécessitant une coupure ou une autorisation de sortie dans des conditions strictement définies. La capacité de redondance renforce son intérêt dans les architectures où la continuité de la logique de sécurité est essentielle.

Protection des sorties et diagnostics utiles à l’exploitation

Le module intègre une protection contre les courts-circuits en sortie, un point important pour limiter les effets d’un défaut de câblage ou d’une charge défaillante. Les diagnostics associés aux voies permettent une lecture plus précise de l’état des sorties et facilitent les opérations de maintenance ou de remise en service. Dans un contexte industriel, cela aide à réduire le temps passé à localiser un défaut sur une voie de commande de sécurité.

Alimentation 24 V DC et intégration simple dans les ensembles industriels

Alimenté en 19,2 à 28,8 V DC, ce module s’inscrit naturellement dans les standards d’alimentation les plus courants en automatisation industrielle. Son encombrement de 147 mm de hauteur, 129 mm de profondeur et 35 mm de largeur permet une implantation rationnelle dans les coffrets et armoires de commande. Pour les tableautiers et automaticiens, cela simplifie la conception d’ensembles compacts sans sacrifier la séparation claire des fonctions de sécurité.

Un choix pertinent pour les sorties de sécurité sans confusion de fonction

Ce modèle est spécifiquement dédié aux sorties numériques de sécurité et ne comporte aucune entrée numérique, ce qui clarifie immédiatement son rôle dans l’architecture d’automatisme. Il convient lorsque le besoin est de concentrer la commande sécurisée des actionneurs sur un module spécialisé, sans compromis sur la lisibilité du projet. Pour une machine neuve, une extension d’installation ou un remplacement ciblé dans un système S7-1500, il apporte une réponse précise aux besoins de sorties TOR de sécurité en 24 V DC.
