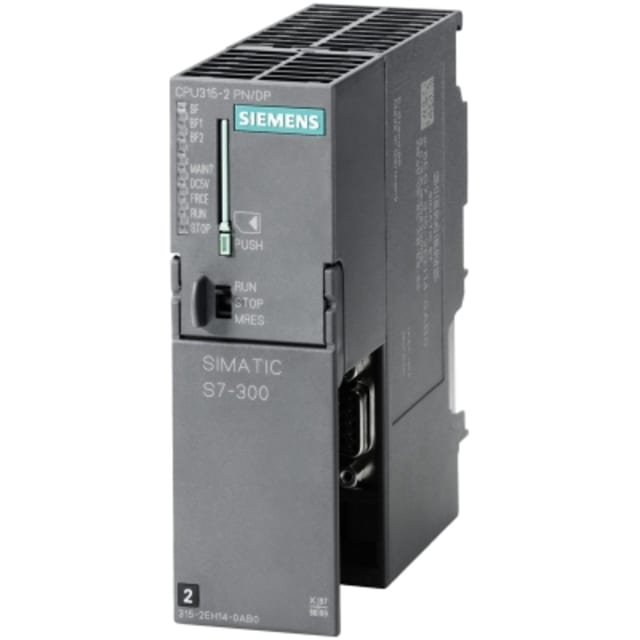

Automate SIMATIC S7-300 CPU 315-2 PN/DP 6ES73152EH140AB0

Automate SIMATIC S7-300 CPU 315-2 PN/DP pour architecture modulaire industrielle

Le SIMATIC S7-300 CPU 315-2 PN/DP est une unité centrale modulaire conçue pour les installations d’automatisation industrielle qui exigent une gestion stable des échanges terrain et réseau. Cette CPU s’intègre dans l’environnement S7-300 pour piloter une machine, une ligne de production ou un ensemble de sous-systèmes avec une logique centralisée. Son format compact facilite son intégration dans une armoire d’automatisme lorsque l’espace disponible doit rester optimisé, tout en conservant une architecture adaptée aux extensions et à l’exploitation en environnement industriel.

Double communication PROFIBUS DP et PROFINET pour relier machines et réseaux

Cette CPU 315-2 PN/DP se distingue par sa connectivité native particulièrement recherchée en automatisation. Elle dispose d’une interface MPI/DP jusqu’à 12 Mbit/s ainsi que d’une interface Ethernet industriel PROFINET avec switch 2 ports intégré. Ce double accès simplifie la communication avec les périphériques décentralisés, les pupitres opérateur, les systèmes de supervision et les équipements de terrain. La prise en charge de PROFINET IO, PROFIBUS et TCP/IP permet de construire une architecture de communication cohérente entre contrôle-commande, échanges réseau et intégration machine. La présence d’une interface RS-485 renforce encore sa compatibilité avec les environnements industriels où la communication série reste utilisée.

Puissance de traitement adaptée aux automatismes rapides

Avec un temps d’exécution très court sur instruction binaire, cette CPU convient aux applications où la réactivité du traitement automate compte dans le cycle machine. Elle permet de gérer efficacement les séquences, les automatismes de process, les commandes d’axes auxiliaires, la gestion d’états et les échanges avec les stations déportées. Sa mémoire de travail de 384 Ko offre une capacité adaptée aux programmes de contrôle de complexité intermédiaire à soutenue, avec une marge intéressante pour les blocs de programme, les données process et les fonctions de communication.

Conçue pour les projets nécessitant une mémoire claire et une exploitation structurée

Le CPU fonctionne avec une mémoire de type RAM et nécessite une Micro Memory Card, un point important pour la configuration, le chargement du programme et la conservation des données d’exploitation. Cette organisation intéresse particulièrement les intégrateurs et automaticiens qui souhaitent une maintenance claire, un remplacement maîtrisé de l’unité centrale et une gestion rigoureuse des versions de programme. L’absence d’E/S intégrées confirme d’ailleurs son positionnement : cette CPU est pensée pour piloter une installation modulaire, en s’appuyant sur les modules d’entrées/sorties et les stations de périphérie adaptés au besoin réel du projet.

Alimentation 24 V DC et encombrement optimisé en coffret

Alimentée en 24 V DC avec une plage admissible de 20,4 à 28,8 V, cette unité centrale répond aux standards habituels des armoires industrielles. Son montage sur barre profilée facilite une implantation propre dans les coffrets d’automatisme. Avec une largeur de 40 mm, une hauteur de 125 mm et une profondeur de 130 mm, elle s’intègre facilement dans une composition S7-300 lorsque chaque millimètre compte pour la ventilation, le passage des câbles et l’organisation des modules associés. Ce format contribue à réaliser des ensembles compacts sans sacrifier les fonctions de communication attendues sur une CPU de cette catégorie.

Une base pertinente pour l’automatisation modulaire sans fonctions de sécurité intégrées

Cette version convient aux applications d’automatisation standard ne nécessitant pas de logique de sécurité embarquée. Elle n’est pas destinée aux fonctions safety intégrées, mais elle constitue une base solide pour les automatismes de production, convoyage, dosage, pompage, manutention ou utilités techniques lorsque le besoin porte avant tout sur la commande, la communication réseau et la modularité. Son positionnement est donc particulièrement intéressant pour les installations qui doivent dialoguer avec différents équipements de terrain sans multiplier les passerelles ou les cartes de communication externes.

Un choix précis pour la maintenance, le retrofit et l’extension d’installations S7-300

Le SIMATIC S7-300 CPU 315-2 PN/DP répond parfaitement aux besoins de remplacement à l’identique, de modernisation partielle d’installation ou d’extension d’une architecture existante en S7-300. Pour un service maintenance, un bureau d’études ou un intégrateur, ce type de CPU permet de conserver une cohérence de gamme tout en bénéficiant d’interfaces de communication largement utilisées dans l’industrie. C’est un composant stratégique pour maintenir la continuité d’exploitation d’une installation automatisée, préparer une évolution réseau ou standardiser un parc machine autour d’une plateforme PLC reconnue dans l’environnement industriel.
