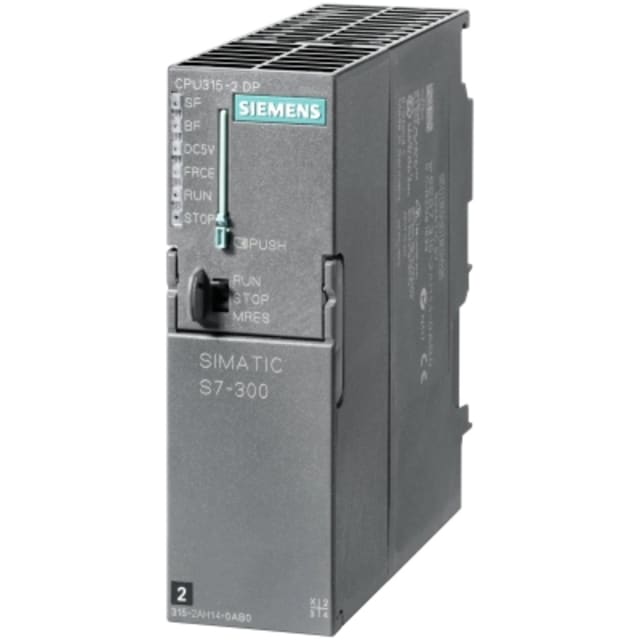

Automate SIMATIC S7-300 CPU 315-2DP MPI 6ES73152AH140AB0

Automate SIMATIC S7-300 CPU 315-2DP pour architectures modulaires industrielles

Le SIMATIC S7-300 CPU 315-2DP est une unité centrale conçue pour les installations d’automatisation industrielle qui demandent une architecture modulaire claire, évolutive et simple à intégrer dans un ensemble S7-300. Cette CPU s’adresse aux armoires de commande et aux applications machines où l’on recherche un processeur central capable de piloter une configuration distribuée, sans fonctions d’E/S intégrées sur la face CPU. Son format compact permet une intégration propre dans les coffrets et ensembles automatisés tout en conservant une logique de montage connue dans l’environnement SIMATIC S7-300.

CPU avec interface MPI et communication PROFIBUS DP intégrée

Cette version CPU 315-2DP intègre deux interfaces de communication de type RS-485, adaptées aux échanges sur MPI et PROFIBUS. Elle convient particulièrement aux installations où la communication automate, la mise en service, le diagnostic ou le raccordement à une périphérie décentralisée passent par un bus PROFIBUS DP. Pour l’intégrateur, cela signifie une base pertinente pour les machines et process déjà structurés autour du standard S7-300 et de réseaux terrain industriels éprouvés. L’absence d’interface PROFINET ou Ethernet industriel en fait un choix cohérent pour les environnements qui conservent une infrastructure série industrielle dédiée.

Alimentation 24 V DC intégrée pour une intégration rationnelle en coffret

Le produit fonctionne en 24 V courant continu, avec une plage d’alimentation de 19,2 à 28,8 V DC. Cette caractéristique facilite l’intégration dans les armoires électriques industrielles alimentées en basse tension continue, sans ajouter de contrainte particulière sur les standards d’alimentation déjà présents sur machine. L’alimentation intégrée participe à une implantation plus directe dans les ensembles d’automatisme et s’inscrit dans une logique de câblage maîtrisée pour les professionnels de la maintenance, du rétrofit ou de la conception de lignes automatisées.

Mémoire de travail 256 Ko pour programmes et traitements d’automatisme

La CPU dispose d’une mémoire de type RAM de 256 Ko, adaptée à l’exécution des programmes d’automatisation et au traitement des données nécessaires au fonctionnement de l’installation. Ce niveau de mémoire répond aux besoins d’applications industrielles structurées autour de séquences machine, de traitements logiques, d’échanges bus et de supervision locale via l’écosystème S7-300. Le temps d’exécution annoncé de 0,05 ms pour 1 000 instructions binaires contribue à un comportement réactif pour les automatismes nécessitant une gestion rapide des cycles de traitement.

Conçue pour fonctionner comme composant central d’un système S7-300

Cette CPU est bien pensée comme composant de système au sein d’une station modulaire. Elle se monte sur barre profilée, ce qui correspond aux pratiques courantes d’intégration en tableau électrique industriel. Elle n’est pas destinée à un montage mural direct, frontal ou en rack, ce qui aide à positionner correctement le produit dans un projet de renouvellement ou d’extension d’installation existante. Pour un bureau d’études ou un mainteneur, ce positionnement technique évite les confusions avec des automates compacts ou avec des solutions Ethernet plus récentes destinées à d’autres architectures.

Une solution adaptée aux installations avec périphéries et bus industriels historiques

Le SIMATIC S7-300 CPU 315-2DP convient particulièrement aux projets de maintenance, de remplacement ciblé et de continuité d’exploitation sur des machines déjà conçues autour de PROFIBUS et de l’univers S7-300. Il est pertinent lorsqu’il faut préserver une compatibilité d’architecture, conserver des habitudes de programmation et maintenir un dialogue avec des équipements de terrain déjà en place. Son absence de protocoles Ethernet, Modbus, CAN, EtherNet/IP, PROFINET IO ou EtherCAT oriente clairement ce modèle vers des installations qui privilégient une communication bus série industrielle plutôt qu’une migration native vers les réseaux Ethernet d’automatisme.

Format compact pour armoires d’automatisme et modernisations ciblées

Avec des dimensions de 40 mm de largeur, 125 mm de hauteur et 130 mm de profondeur, cette CPU trouve facilement sa place dans une armoire de commande où l’espace doit rester maîtrisé. Ce gabarit est intéressant pour les opérations de remplacement dans des coffrets existants, les remises à niveau d’équipements industriels ou les extensions de lignes déjà structurées en modules S7-300. Pour l’acheteur professionnel, ce type de CPU permet de sécuriser le choix d’un automate cohérent avec une base installée, tout en conservant une approche technique lisible pour le câblage, le montage et l’exploitation.
