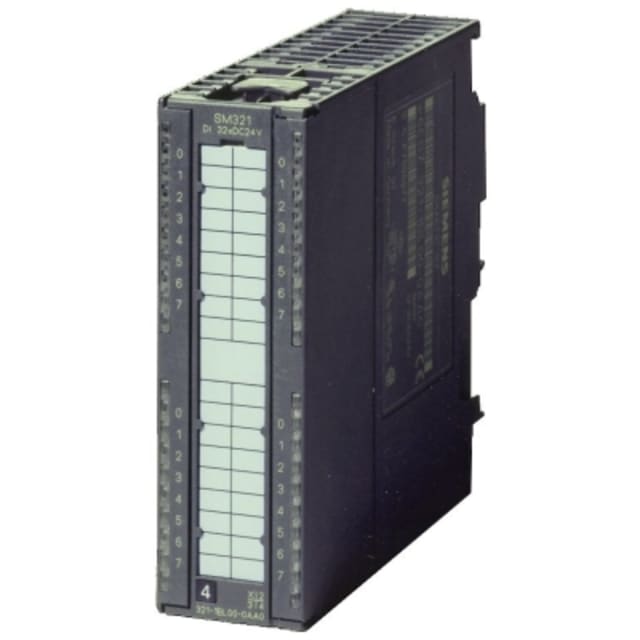

Module d’entrées TOR SM321 24V CC S7-300 6ES73211BL000AA0

Module d’entrées TOR 32 voies 24 V CC pour automate S7-300

Ce module d’entrées TOR SM321 est conçu pour l’acquisition de 32 signaux numériques en 24 V CC dans un environnement d’automatisation industrielle basé sur la plateforme S7-300. Il permet de raccorder de nombreux capteurs et contacts tout-ou-rien sur un format compact, pratique pour les armoires où la densité de points d’entrée est un critère important. Son architecture en 32 entrées en fait une solution adaptée aux installations de machine, de process et de supervision d’états.

Une intégration cohérente dans les architectures SIMATIC S7-300

Destiné à la série S7-300, ce module s’intègre dans les configurations d’automates modulaires utilisées pour le pilotage industriel. Il répond aux besoins classiques de collecte d’informations terrain : retours d’état, fins de course, détecteurs, boutons, capteurs TOR et signaux de présence. Pour l’acheteur en maintenance, rétrofit ou extension d’installation, ce type de module constitue une réponse pertinente lorsqu’il faut conserver une architecture S7-300 existante tout en ajoutant un nombre élevé d’entrées numériques sur une seule carte.

32 entrées numériques avec séparation galvanique pour les signaux terrain

Le module dispose de 32 entrées numériques 24 V CC avec séparation galvanique. Cette configuration est particulièrement utile pour interfacer proprement les signaux issus du terrain dans une installation automatisée. La lecture des états logiques est adaptée aux usages industriels courants, avec un courant d’entrée de 7 mA à l’état 1 et une plage de tension admise à l’entrée de -30 à 30 V. Cette conception facilite l’exploitation de signaux tout-ou-rien dans des applications où la lisibilité des états et la densité de câblage priment.

Alimentation continue 24 V et comportement adapté aux automatismes standards

Ce module fonctionne en courant continu avec une tension d’alimentation de 20,4 à 28,8 V. Il est donc pensé pour les alimentations 24 V CC généralement présentes dans les armoires de commande industrielles. Le temps de retard au changement de signal, compris entre 1,2 et 4,8 ms, convient aux fonctions d’acquisition d’états standards, sans surdimensionner l’installation pour des besoins de comptage rapide. Cela en fait un bon choix pour la majorité des automatismes de machine et de process reposant sur des entrées logiques conventionnelles.

Format compact pour armoires électriques industrielles

Avec une largeur de 40 mm, une hauteur de 125 mm et une profondeur de 120 mm, ce module offre une forte densité d’entrées dans un encombrement maîtrisé. Ce format est intéressant pour optimiser l’espace disponible sur le rail ou dans le rack, tout en conservant une capacité de raccordement importante. Dans les projets d’extension d’armoire ou de remplacement ciblé, cette compacité aide à maintenir une implantation ordonnée et fonctionnelle, notamment lorsque plusieurs modules E/S sont déjà en place.

Raccordement prévu pour les besoins de câblage en automatisme

L’exécution du raccordement électrique est donnée pour un raccordement à vis ou à ressort, ce qui permet de s’adapter aux pratiques de câblage rencontrées sur les installations industrielles. Le module est annoncé en version 1 x 40 pôles, ce qui correspond à une configuration pensée pour concentrer les entrées sur un seul ensemble de connexion. Pour les intégrateurs et techniciens de maintenance, cela facilite l’organisation du repérage, le regroupement des signaux et la lisibilité du câblage dans les coffrets d’automatisme.

Un module d’entrée dédié à la lecture des états, sans fonction de sortie

Ce modèle est un véritable module d’entrées numériques : il ne comporte pas de sorties numériques exploitables pour la commande de charges. Il est donc destiné à la seule acquisition de signaux TOR, ce qui le rend particulièrement adapté lorsque l’objectif est de remonter des informations terrain vers l’automate sans ajouter de canaux de sortie inutiles. Pour un dimensionnement précis d’une station d’E/S, cette spécialisation permet de choisir exactement la fonction recherchée : plus de points d’entrée, sans compromis sur l’encombrement.

Une solution pertinente pour maintenance, extension ou remise à niveau d’installation

Dans un contexte de maintenance industrielle ou d’évolution d’une ligne équipée en S7-300, ce module d’entrées TOR SM321 représente une option cohérente pour remplacer une carte existante ou augmenter la capacité de lecture des signaux terrain. Sa combinaison de 32 entrées numériques 24 V CC, de séparation galvanique, de format compact et de compatibilité avec les environnements S7-300 en fait un composant particulièrement adapté aux besoins concrets des automaticiens, tableautiers et services maintenance recherchant une carte d’entrée claire dans sa fonction et efficace dans son intégration.
