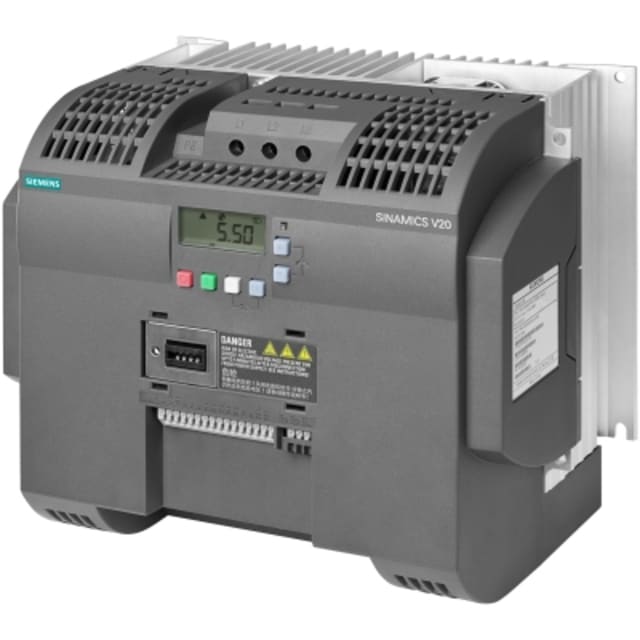

Variateur de vitesse triphasé V20 11 kW filtre C3

Variateur de fréquence triphasé 11 kW pour pilotage moteur industriel

Ce variateur de vitesse triphasé V20 11 kW avec filtre C3 intégré est conçu pour la variation et la commande de moteurs triphasés sur alimentation 380 à 480 V en 50/60 Hz. Il permet d’ajuster précisément la vitesse du moteur selon le besoin de l’application, tout en conservant un format compact adapté aux armoires et installations industrielles. Sa fréquence de sortie pouvant atteindre 550 Hz élargit les possibilités de réglage pour les entraînements nécessitant une plage de fonctionnement étendue.

Configuration adaptée aux environnements industriels et à l’intégration en armoire

Avec son indice de protection IP20, ce variateur est destiné à une intégration en coffret ou en armoire électrique. Son gabarit de 240 mm de large, 206,5 mm de haut et 172,5 mm de profondeur facilite son implantation dans une architecture de commande moteur structurée. Cette version est prévue pour un usage dans les domaines industriels et non pour les zones d’habitation ou d’activités assimilées, ce qui en fait un choix cohérent pour les machines, convoyeurs, ventilateurs, pompes et équipements de process.

Puissance 11 kW et capacité de commande cohérente pour charges motorisées

Ce modèle délivre une puissance nominale de 11 kW avec un courant de sortie nominal de 25 A en sortie triphasée. Cette configuration convient aux applications qui demandent un pilotage stable du moteur, avec une tension de sortie pouvant atteindre 480 V. Le variateur intègre également une capacité de surcharge de 150 % pendant 60 secondes, un atout utile pour les phases de démarrage, les appels de couple temporaires ou certaines variations de charge en exploitation.

Filtre C3 intégré pour simplifier l’installation

La présence d’un filtre C3 intégré permet de limiter les contraintes d’intégration en évitant l’ajout systématique d’un filtre externe dans de nombreux montages. Cela contribue à rationaliser le câblage, à gagner de la place dans l’armoire et à simplifier le choix du matériel autour du variateur. Pour les intégrateurs et tableautiers, cette configuration est intéressante lorsque l’objectif est d’obtenir une solution de variation plus directe à mettre en œuvre sur réseau triphasé.

Interfaces de commande complètes pour automatismes courants

Le variateur dispose de 4 entrées numériques, 2 entrées analogiques, 2 sorties numériques et 1 sortie analogique, ce qui permet de raccorder facilement les commandes usuelles d’une machine ou d’une installation technique. Cette connectique autorise par exemple la gestion d’ordres marche/arrêt, changement de sens, sélection de vitesses, retour d’état ou consigne analogique. L’appareil intègre aussi un port série RS232, un port RS485 ainsi qu’une communication terrain USS et Modbus RTU, pour une intégration plus souple dans les architectures de commande existantes.

Fonctions utiles pour le pilotage moteur et la gestion du freinage

Ce variateur de fréquence intègre un hacheur de freinage, un point important pour les applications avec décélérations rapides ou charges à inertie. Cette fonction facilite la gestion de l’énergie de freinage dans les séquences où le moteur doit ralentir de manière maîtrisée. Le variateur fonctionne en changeur de fréquence en U et convient aux besoins classiques de variation de vitesse sur moteurs triphasés, lorsque l’objectif est d’obtenir un contrôle simple, efficace et bien exploitable sur machine ou process.

Solution claire pour remplacer ou équiper un entraînement SINAMICS V20

Dans une logique de maintenance, de retrofit ou d’équipement neuf, cette version V20 en 11 kW permet d’identifier rapidement un variateur correspondant à une alimentation triphasée 380 à 480 V avec filtre C3 intégré. Elle répond aux besoins des professionnels recherchant un variateur de vitesse triphasé compact, avec E/S intégrées, communication série, freinage géré et plage de réglage élevée. C’est une solution pertinente pour standardiser la variation de vitesse sur des applications industrielles courantes sans complexifier inutilement l’installation.
