Câble instrumentation blindé PE/PVC 4 paires 0,75 mm²

Câble instrumentation blindé 4 paires pour transmission de signaux sensibles

Ce câble instrumentation blindé PE/PVC 4 paires 0,75 mm² est conçu pour le transport de signaux de mesure, de commande et de contrôle dans les environnements techniques où la stabilité de transmission et la maîtrise des perturbations sont essentielles. Sa construction en 4 paires torsadées permet de séparer proprement plusieurs boucles de signal dans un seul câble, tout en conservant une organisation adaptée aux installations d’instrumentation, d’automatisme et de supervision.

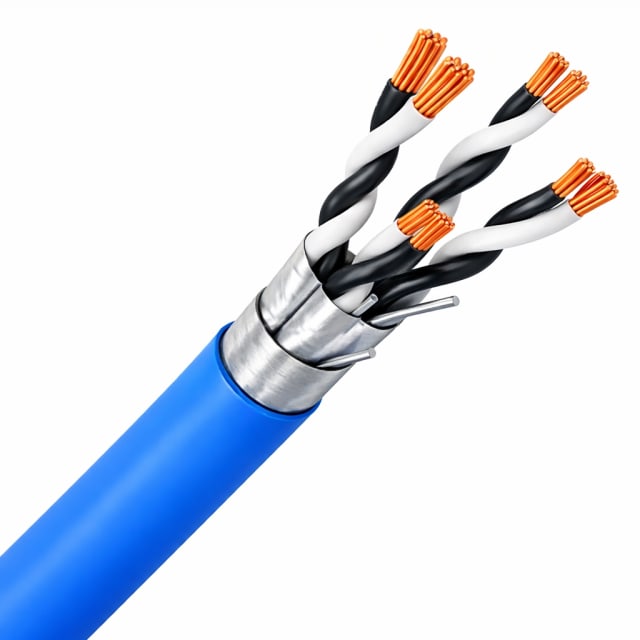

Construction par paires avec double blindage pour limiter les interférences

La structure par paires torsadées associée à un blindage par paire et à un blindage global par feuille constitue un vrai avantage pour les circuits basse énergie exposés aux parasites électromagnétiques. Ce principe aide à réduire les influences croisées entre paires et à préserver l’intégrité des informations transmises sur les lignes de commande, de retour capteur ou de mesure analogique. La présence d’un fil de continuité facilite en complément le raccordement du blindage lors de la mise en œuvre.

Âmes cuivre 0,75 mm² adaptées aux liaisons d’instrumentation et de contrôle

Avec ses 8 conducteurs en cuivre nu, réunis en 4 paires de section nominale 0,75 mm², ce câble offre un format particulièrement adapté aux réseaux de signaux industriels, aux liaisons entre capteurs, transmetteurs, armoires et équipements de régulation. Les conducteurs câblés de classe 2 conviennent aux installations fixes recherchant un bon compromis entre tenue mécanique, repérage clair et raccordement soigné. L’identification par couleur et chiffres simplifie le câblage et réduit les risques d’erreur au moment du raccordement ou des opérations de maintenance.

Isolation PE et gaine PVC pour une utilisation technique en pose fixe

L’isolation principale en polyéthylène (PE) contribue à une transmission propre des signaux, tandis que la gaine extérieure en PVC protège l’ensemble du câble dans les cheminements courants d’installations techniques. Sa géométrie ronde et son toronnage en faisceau et en couches favorisent une pose régulière dans les chemins de câbles, goulottes ou passages en armoire. Sa gaine extérieure bleue permet en outre un repérage visuel rapide dans les ensembles où plusieurs familles de câbles cohabitent.

Dimensions maîtrisées pour un passage plus simple en cheminement

Avec un diamètre extérieur approximatif de 12,28 mm et un poids de 184 kg/km, ce câble instrumentation 4 paires reste adapté aux intégrations nécessitant une bonne densité de câblage sans basculer vers un encombrement excessif. Son rayon de courbure minimal de 10 fois le diamètre doit être respecté pour préserver la structure des paires et le comportement du blindage, en particulier dans les zones de changement de direction, en coffret ou en armoire de contrôle.

Température de service et tension nominale pensées pour les circuits d’instrumentation

Ce modèle est donné pour une tension nominale de 300 V et pour une plage de température de service statique de -30 à 90 °C. Ces caractéristiques le destinent aux installations fixes de commande et de signalisation soumises à des conditions thermiques étendues. Il convient particulièrement lorsque l’on recherche un câble capable d’accompagner des équipements de process, d’automatisme ou de régulation sans surdimensionner la section ni la construction.

Classement feu Cca pour les projets exigeant un câble technique identifié

Ce câble bénéficie d’un classement de réaction au feu Cca avec niveaux s3, d2 et a3. Pour l’acheteur professionnel, cela signifie un produit clairement positionné pour les installations où le comportement au feu fait partie des critères de sélection, en complément des performances électriques et de blindage. Cette combinaison est intéressante pour les études et les remplacements à l’identique sur des réseaux d’instrumentation où la cohérence entre architecture de câble, repérage des paires et contraintes de pose compte autant que la section elle-même.
