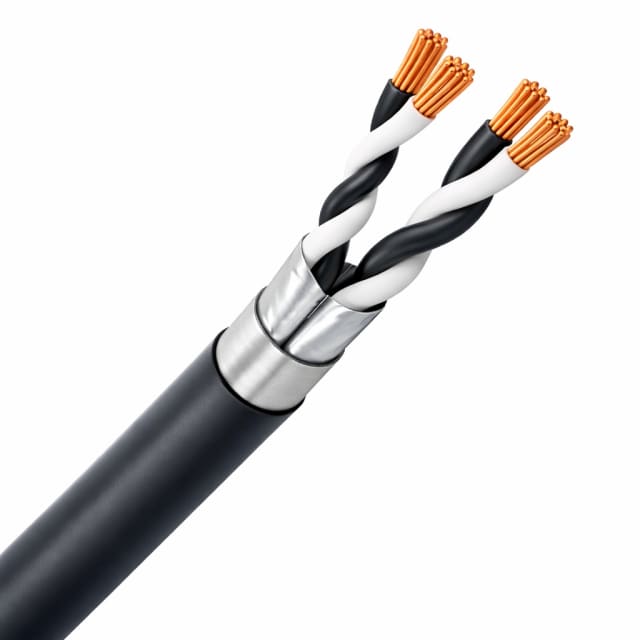

Câble blindé paire par paire PE/PVC noir Cca 2x2x1,3

Câble blindé paire par paire PE/PVC noir Cca 2x2x1,3 pour transmission de signaux sensibles

Ce câble blindé paire par paire PE/PVC noir Cca 2x2x1,3 est conçu pour les liaisons de commande, de mesure, de sécurité et de transmission de signaux lorsque la stabilité des échanges et la maîtrise des perturbations électromagnétiques sont importantes. Sa construction en 2 paires torsadées, soit 4 conducteurs au total, permet de véhiculer plusieurs circuits de signal dans un même câble avec une organisation claire et adaptée aux installations techniques.

Blindage par paire et blindage global pour limiter les perturbations

Sa structure reprend un blindage par paire complété par un blindage global par feuille, avec fil de continuité. Cette configuration est particulièrement intéressante dans les environnements où cohabitent automatismes, courants faibles, équipements de contrôle et appareils susceptibles de générer des interférences. Le blindage individuel de chaque paire aide à réduire les influences croisées entre circuits, tandis que le blindage global renforce la protection de l’ensemble du câble.

Âmes cuivre classe 2 et isolation PE pour une utilisation en instrumentation

Le câble est équipé d’âmes en cuivre nu de classe 2, câblées, avec une section nominale de 1,3 mm². Cette conception convient aux installations fixes demandant un bon compromis entre tenue mécanique, facilité de raccordement et performance de transmission. L’isolation principale en polyéthylène (PE) participe à la bonne séparation électrique des conducteurs et à l’usage de ce type de câble dans les applications d’instrumentation, de télécommande ou de signalisation.

Gaine extérieure PVC noire et géométrie ronde pour une pose pratique

La gaine extérieure en PVC noir protège l’ensemble avec une finition adaptée aux cheminements techniques. Sa géométrie ronde facilite la mise en œuvre dans les parcours habituels, en goulotte, sur chemin de câble ou dans les cheminements dédiés aux liaisons de commande. Avec un diamètre extérieur approximatif de 12,05 mm, ce câble reste simple à intégrer dans une installation nécessitant un produit blindé à paires. Son identification des conducteurs par couleur et chiffres aide également au repérage lors du câblage.

Classement Cca pour les installations exigeant un câble à réaction au feu définie

Ce modèle appartient à une famille de câbles avec classement de réaction au feu Cca. Il présente également une classification s3, d2, a3. Pour l’installateur, cela permet de sélectionner un câble de commande et sécurité conforme à un niveau de comportement au feu clairement identifié, utile dans les projets où ce critère entre dans le choix du matériel. Cette caractéristique en fait une solution adaptée aux environnements techniques où la sélection du câble ne se limite pas à la seule transmission du signal.

Bon comportement en pose fixe et contraintes d’exploitation maîtrisées

Prévu pour une tension nominale U de 300 V, ce câble fonctionne en service statique dans une plage de température de -30 à 90 °C. Son rayon de courbure minimal de 10 fois le diamètre extérieur doit être pris en compte à la pose pour préserver la structure des paires et du blindage. Avec un poids de 154 kg/km, il s’intègre dans les études de cheminement et de supportage lorsque la maîtrise de l’encombrement et des charges linéaires est nécessaire.

Un choix pertinent pour commande, sécurité et circuits de faible énergie

Grâce à sa construction par paires, à son isolation PE, à sa gaine PVC noire et à son double niveau de blindage, ce câble RE2F 2x2x1,3 répond bien aux besoins des intégrateurs, tableautiers et installateurs recherchant un câble blindé pour signaux analogiques, remontées d’information, liaisons de contrôle ou circuits de sécurité. Il constitue une solution cohérente lorsque l’objectif est de combiner lisibilité du câblage, maîtrise des perturbations et caractéristiques techniques adaptées aux réseaux de commande.
