Câble instrumentation blindé PE/PVC noir 4x2x1,3 Cca

Câble instrumentation blindé 4x2x1,3 pour transmissions de mesure et de commande

Ce câble instrumentation blindé PE/PVC noir 4x2x1,3 Cca est conçu pour les liaisons de signaux en environnement technique, lorsque la stabilité des transmissions et la séparation des circuits sont recherchées. Sa composition en 4 paires torsadées, soit 8 conducteurs au total, le rend adapté aux circuits de commande, de sécurité, de télémesure et d’instrumentation où plusieurs boucles doivent cohabiter dans un même câble sans multiplier les cheminements.

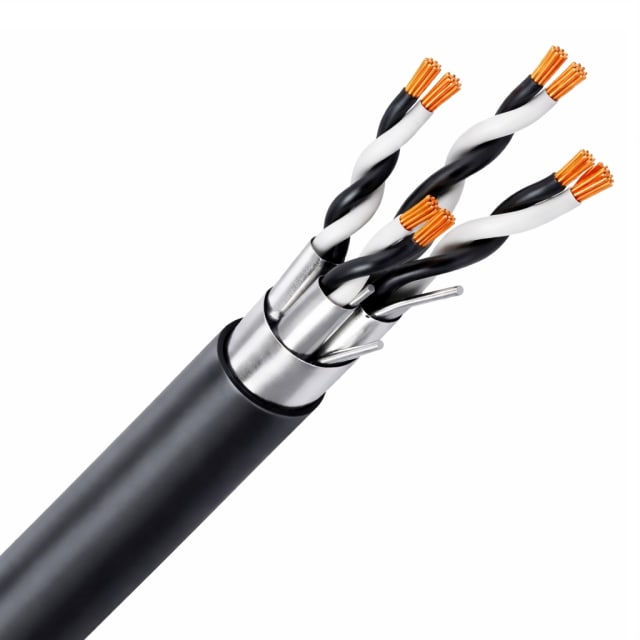

Architecture par paires avec blindage paire par paire et blindage global

Sa construction de type PiMF associe un blindage individuel par paire et un blindage global par feuille. Cette configuration aide à limiter les perturbations entre paires et à réduire l’influence des parasites électromagnétiques extérieurs, ce qui est particulièrement utile dans les installations où cheminent à proximité d’autres câbles de puissance ou d’automatismes. Le fil de continuité intégré facilite en outre la gestion de la continuité d’écran lors du raccordement.

Conducteurs cuivre de 1,3 mm² et isolation PE pour un transport de signal maîtrisé

Chaque conducteur est en cuivre nu avec âme câblée de classe 2 et isolation principale en polyéthylène. Cette combinaison convient aux applications d’instrumentation qui exigent une bonne tenue électrique et une lecture propre des informations transmises. La section nominale de 1,3 mm² apporte une base adaptée aux liaisons de terrain, tandis que l’identification par couleurs et chiffres simplifie le repérage des paires au moment du câblage et de la maintenance.

Gaine extérieure PVC noire pour pose en ambiance industrielle et technique

La gaine extérieure en PVC noir protège l’ensemble avec une géométrie ronde favorable au tirage et à l’intégration dans les cheminements courants. Avec un diamètre extérieur approximatif de 14,32 mm, ce câble instrumentation reste cohérent pour des parcours organisés en armoire, goulotte, chemin de câble ou conduite adaptée. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver la régularité de pose et éviter les contraintes excessives lors de l’installation.

Classement Cca s3 d2 a3 pour les projets exigeant un niveau de réaction au feu identifié

Ce modèle est classé Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce positionnement permet de sélectionner un câble de commande et de sécurité dont le comportement au feu est clairement défini pour les dossiers techniques et les consultations de chantier. C’est un point important lorsque le choix du câble ne se limite pas à la section et au nombre de paires, mais intègre aussi les exigences de réaction au feu du projet.

Tenue en service adaptée aux installations fixes

Prévu pour une tension nominale de 300 V, ce câble peut être utilisé en pose fixe dans une plage de température statique de -30 à 90 °C. Il convient ainsi aux installations où les signaux doivent être transportés dans des conditions thermiques étendues, sans sortir d’une logique de câblage instrumentation. Son poids d’environ 241 kg/km donne également un repère utile pour anticiper la manutention, le supportage et l’organisation du chantier sur les longueurs importantes.

Un format 4 paires pertinent pour automatisme, sécurité et process

Le format 4x2x1,3 répond bien aux besoins de regroupement de plusieurs liaisons de mesure, d’ordres ou de retours d’état dans un seul câble. Il aide à rationaliser les installations en réduisant l’encombrement tout en conservant une structure lisible paire par paire. Pour les intégrateurs, tableautiers et installateurs, c’est une solution pertinente dès lors qu’il faut combiner blindage, repérage clair, isolation PE et gaine PVC dans un câble bus ou un câble de commande destiné aux environnements techniques.
