Câble blindé de commande 8 paires pour transmission de signaux sensibles

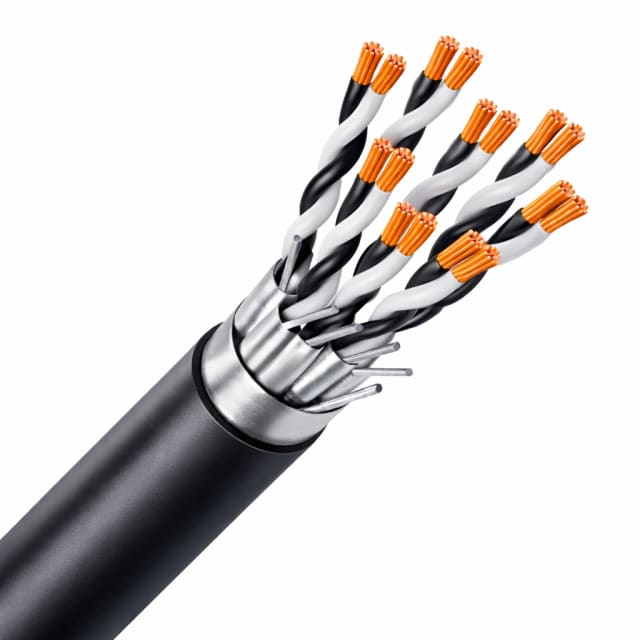

Le câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 8x2x0,75 est conçu pour les liaisons de commande, de mesure et de signalisation qui exigent une bonne séparation des circuits et une protection renforcée contre les perturbations électromagnétiques. Sa configuration en 8 paires, soit 16 conducteurs de 0,75 mm², convient particulièrement aux installations techniques où plusieurs signaux doivent circuler dans un seul câble, tout en conservant une organisation claire du câblage.

Double blindage pour limiter les interférences entre paires et avec l’environnement

Sa construction PiMF avec blindage par paire associé à un blindage global par feuille constitue un vrai atout pour les environnements où les parasites peuvent affecter la stabilité des transmissions. Cette architecture aide à réduire les influences externes tout en limitant les interactions entre les différentes paires. Le fil de continuité facilite par ailleurs la mise à la terre du blindage et l’intégration dans les installations de contrôle, d’automatisme ou de sécurité.

Composition technique adaptée aux usages de commande et d’instrumentation

Ce modèle associe des âmes en cuivre nu de classe 2 câblée à une isolation principale en polyéthylène (PE). Ce choix de matériaux favorise une structure adaptée aux circuits de commande et de transmission de signaux, avec une identification des conducteurs par couleur et chiffres pour simplifier le repérage au moment du raccordement. Le câblage par paires avec toronnage en faisceau et en couches contribue à une implantation ordonnée dans les coffrets, armoires et cheminements techniques.

Gaine extérieure noire PVC pour une mise en œuvre propre et polyvalente

La gaine extérieure en PVC noir protège l’ensemble du câble et lui donne une finition sobre, adaptée aux installations techniques apparentes ou intégrées. Sa géométrie ronde facilite le tirage et le passage dans de nombreux cheminements. Avec un diamètre extérieur approximatif de 15,78 mm, ce câble offre un bon compromis entre capacité de transmission et encombrement, ce qui le rend pertinent pour les installations où plusieurs paires sont nécessaires sans passer à un câble excessivement volumineux.

Section 0,75 mm² et tension nominale 300 V pour circuits de commande

La section nominale de 0,75 mm² par conducteur répond aux besoins courants des circuits de commande, d’asservissement et de remontée d’informations. La tension nominale U de 300 V permet son intégration dans des architectures où la transmission de signaux et les fonctions de pilotage demandent un câble clairement dimensionné pour cet usage. Cette construction en 8x2x0,75 est particulièrement intéressante lorsqu’il faut regrouper plusieurs liaisons dans un seul produit tout en conservant une bonne lisibilité de l’installation.

Tenue en service et contraintes de pose maîtrisées

Pour la pose fixe, ce câble peut être utilisé dans une plage de température statique de -30 à 90 °C, ce qui permet son emploi dans des environnements techniques soumis à des conditions thermiques variées. Son rayon de courbure minimal de 10 fois le diamètre extérieur est à prendre en compte pour préserver la structure interne du câble lors de la mise en œuvre. Son poids d’environ 306 kg/km aide également à anticiper le supportage, la manutention et l’organisation des longueurs sur chantier.

Classement feu utile pour les installations techniques exigeantes

Ce câble RE-2Y(St)Y-PiMF dispose d’un classement de réaction au feu Cca avec niveaux s3, d2 et a3. Pour l’installateur, cela permet de sélectionner un câble de commande blindé dont les performances feu sont déjà identifiées, un point important lors du choix des produits destinés aux bâtiments techniques, aux circulations de câbles organisées et aux installations où la cohérence documentaire du matériel compte autant que ses caractéristiques électriques.

Un choix pertinent pour automatisme, sécurité et contrôle process

Grâce à sa combinaison 8 paires, blindage paire par paire, blindage global, isolation PE et gaine PVC noire, ce câble blindé de commande s’adresse aux applications de contrôle process, de supervision, d’automatisme, d’instrumentation et de sécurité. Il permet de transporter plusieurs signaux dans une seule liaison, tout en apportant un niveau de protection adapté aux environnements techniques où la maîtrise des perturbations et la clarté du raccordement sont essentielles.
