Câble de contrôle blindé 4G70 mm² pour transmission de signaux en environnement perturbé

Le câble de contrôle blindé Screenflex 4G70 mm² 1 kV est conçu pour les liaisons de commande et de signalisation qui exigent une bonne tenue face aux perturbations électromagnétiques. Sa construction blindée en fait une solution adaptée aux circuits de contrôle, aux connexions d’équipements électroniques et aux installations techniques où la stabilité du signal reste essentielle. Avec ses 4 conducteurs dont un conducteur de protection, il répond aux besoins des montages de puissance de commande, d’automatisme et d’interconnexion dans les ensembles industriels.

Blindage global pour limiter les interférences électromagnétiques

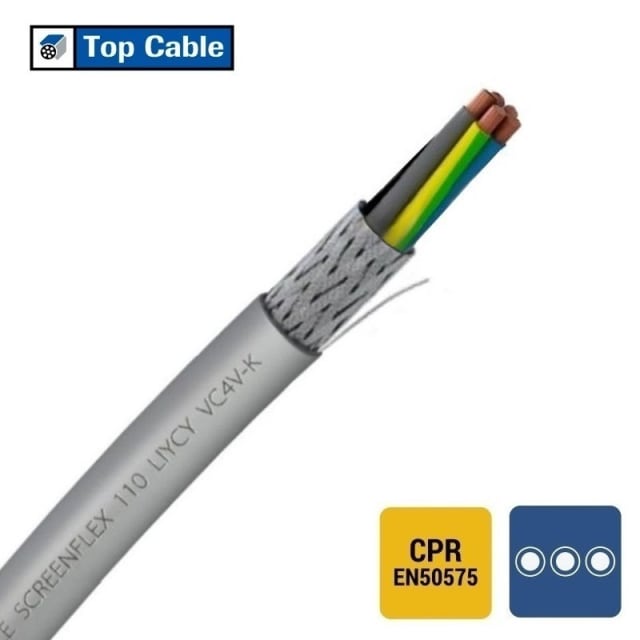

Ce câble Screenflex intègre un blindage global de type feuille plus tresse, pensé pour réduire l’influence des champs électromagnétiques extérieurs sur les signaux transportés. Cet atout est particulièrement utile dans les armoires, machines, lignes de production et environnements comportant moteurs, variateurs, appareillages de commande ou équipements électroniques sensibles. Le blindage contribue à préserver la régularité des transmissions et à mieux séparer les circuits de contrôle des sources de parasites électriques.

Conducteurs cuivre souples classe 5 pour une mise en œuvre plus pratique

Sa composition en cuivre nu avec âme souple de classe 5 facilite les opérations de câblage sur des sections importantes comme le 70 mm². Cette souplesse est un avantage concret lors du passage en cheminement, du raccordement dans les coffrets ou de la préparation des extrémités. La géométrie ronde du câble participe également à une pose plus régulière. Avec un rayon de courbure minimal de 5 fois le diamètre, ce modèle convient aux installations fixes demandant un câble technique maniable malgré un diamètre extérieur d’environ 37,5 mm.

Isolation et gaine PVC adaptées aux usages de commande en 0,6/1 kV

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC permettent d’utiliser ce câble dans des applications de contrôle et d’alimentation auxiliaire jusqu’à une tension nominale Uo/U de 600/1000 V. Cette configuration le rend pertinent dès que l’installation nécessite à la fois une section élevée, une protection électromagnétique et une structure robuste pour les liaisons entre équipements. Le marquage des conducteurs selon HD 308 S2 simplifie l’identification lors du câblage, tandis que la présence du conducteur de protection apporte une configuration prête pour de nombreux schémas techniques.

Comportement au feu classé Cca s3 d1 a3

Ce câble de commande blindé bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d1 et a3. Pour le professionnel, cela signifie un produit identifié pour les installations où le comportement au feu doit être clairement défini dans la documentation technique. Cette version à gaine grise s’intègre donc dans les projets qui demandent un câble de contrôle blindé avec classement CPR visible et cohérent avec les exigences de sélection des câbles en bâtiment ou en infrastructure technique.

Format 4G70 mm² pour circuits de commande de forte section

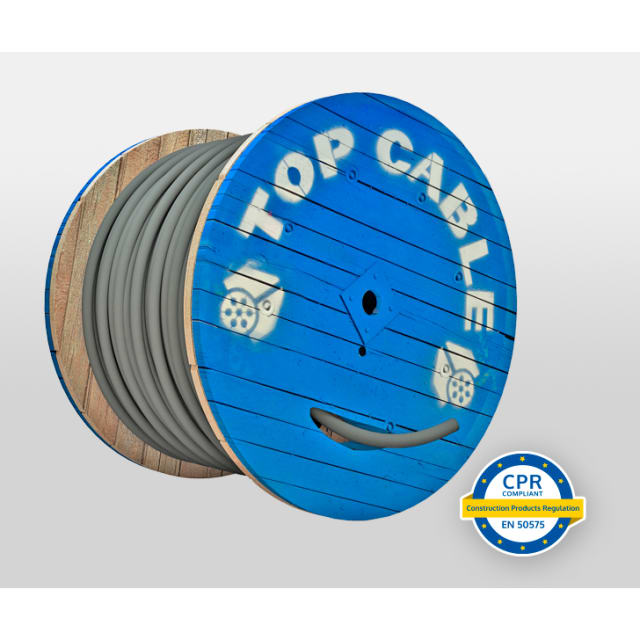

La configuration 4G70 mm² convient aux installations nécessitant une forte capacité de transport sur plusieurs conducteurs, tout en conservant un conducteur vert/jaune intégré. Ce type de câble peut être retenu pour des liaisons entre armoires, sous-ensembles électriques, équipements de process ou réseaux de contrôle de puissance lorsque la section doit accompagner des contraintes d’intensité, de longueur ou de tenue mécanique de l’installation. Le poids de 3105 kg/km et la livraison sur bobine de 500 m orientent clairement ce produit vers les chantiers techniques, les intégrateurs et les besoins de coupe en environnement professionnel.

Plage de service et caractéristiques utiles pour l’installation

Prévu pour une température de service en pose statique de -40 à 70 °C, ce câble Screenflex peut être intégré dans des environnements techniques soumis à des écarts thermiques marqués. Cette amplitude permet d’envisager son emploi dans de nombreux locaux industriels, zones de service ou installations protégées. Pour bien préparer la pose, il est utile de prendre en compte son diamètre extérieur, son rayon de courbure minimal et son conditionnement en bobine, afin d’anticiper le cheminement, les réserves de câble et les conditions de raccordement sur borniers ou équipements.
