Câble de contrôle blindé Screenflex 4G50mm² 1kV

Câble de contrôle blindé 4G50 mm² pour transmission de signal en environnement perturbé

Le câble de contrôle blindé Screenflex 4G50mm² 1kV est conçu pour les liaisons de commande et de transmission de signal lorsque les perturbations électromagnétiques peuvent altérer le bon fonctionnement des équipements. Sa configuration 4G avec conducteur de protection intégré répond aux besoins des installations techniques qui exigent à la fois une forte section, une continuité de terre et une bonne maîtrise des interférences. Ce type de câble trouve naturellement sa place dans les circuits de contrôle, les connexions d’équipements électroniques, les armoires industrielles et les systèmes de commande où la stabilité du signal reste essentielle.

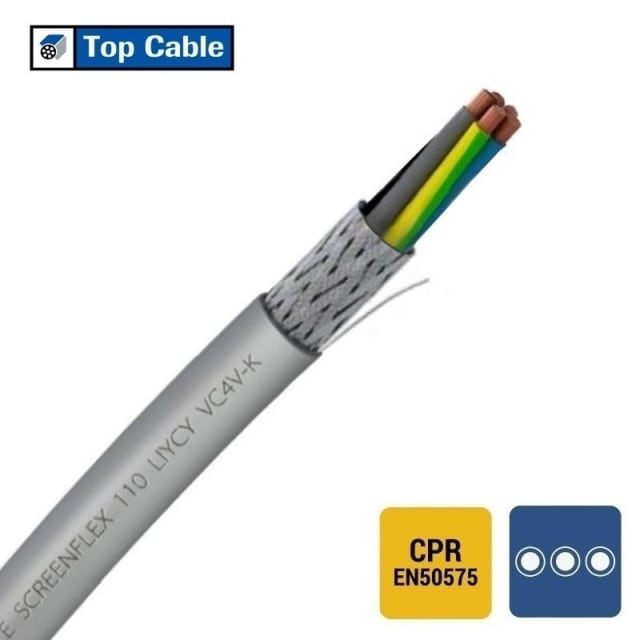

Blindage global feuille + tresse pour limiter les perturbations électromagnétiques

Son blindage global associe une feuille et une tresse afin de réduire l’influence des champs électromagnétiques extérieurs sur les signaux transmis. Cette construction est particulièrement adaptée aux cheminements proches d’équipements générant du bruit électrique, comme les automatismes, coffrets de puissance, machines, variateurs ou ensembles électroniques. Pour l’installateur, cela signifie une solution mieux adaptée aux environnements où la séparation des circuits ne suffit pas toujours à préserver la lisibilité et la régularité des informations circulant dans le câble.

Construction souple en cuivre classe 5 pour un câblage plus pratique

Équipé de 4 conducteurs en cuivre nu de 50 mm², ce câble bénéficie d’une âme souple de classe 5 qui facilite la mise en œuvre sur les parcours techniques exigeants. Cette souplesse améliore la manipulation lors du tirage, du façonnage et du raccordement, tout en restant adaptée à une géométrie ronde robuste d’environ 32,3 mm de diamètre extérieur. Le marquage des conducteurs selon HD 308 S2 contribue également à une identification claire lors du câblage, avec présence d’un conducteur de protection vert/jaune pour les installations qui l’exigent.

Isolation PVC et gaine extérieure grise pour les usages de commande

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC forment un ensemble adapté aux usages de contrôle et de sécurité en pose fixe protégée. La gaine grise s’intègre facilement dans les environnements techniques et permet d’identifier visuellement une famille de câble orientée transmission de signal et commande. Cette conception est pensée pour offrir un bon compromis entre tenue mécanique, souplesse d’installation et protection de l’ensemble blindé, avec un câble apte à travailler sous tension nominale Uo/U de 600/1000 V.

Classe CPR Cca pour les projets exigeant un câble mieux classé au feu

Ce câble Screenflex appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classement s3, d1, a3. Il convient donc aux projets où le choix d’un câble de commande blindé doit aussi tenir compte du comportement au feu du produit. Pour le professionnel, cette donnée permet de sélectionner plus précisément le câble selon les contraintes du chantier, tout en conservant une solution blindée dédiée aux signaux et aux circuits de contrôle. Cette version en gaine grise correspond à un positionnement orienté installations techniques nécessitant une meilleure prise en compte des performances CPR.

Format 4G50 mm² adapté aux liaisons de commande de forte section

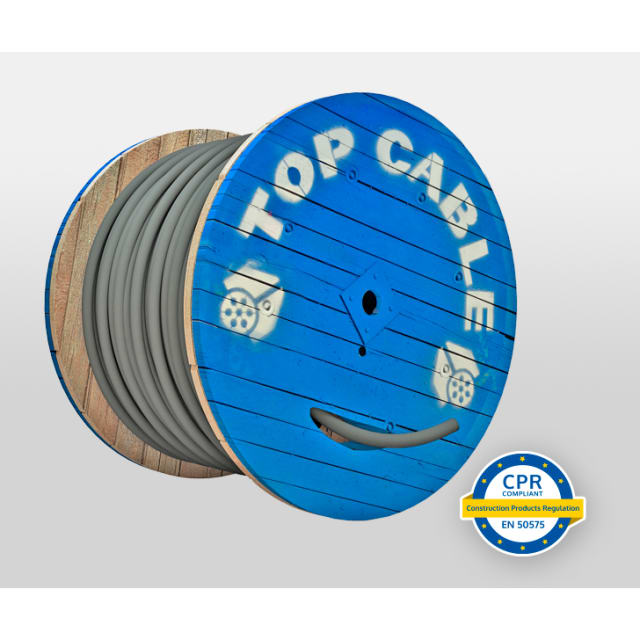

Avec sa section nominale de 50 mm² et ses 4 conducteurs, ce câble répond aux besoins des liaisons de commande ou d’alimentation de fonctions associées lorsque la configuration impose une section importante. Il peut être retenu pour des installations techniques où la combinaison entre souplesse, blindage global et présence du conducteur de protection constitue un critère de choix déterminant. Le poids de 2270 kg/km et la livraison sur bobine de 500 m le destinent clairement aux approvisionnements de chantier, aux ateliers de câblage et aux intégrateurs recherchant une longueur adaptée aux déploiements importants.

Pose statique, rayon de courbure maîtrisé et plage de température étendue

Pour la mise en œuvre, le rayon de courbure minimal est de 5 fois le diamètre extérieur, un point important pour anticiper correctement les passages, réservations et entrées d’armoires. En service statique, ce câble accepte une plage de température de -40 à 70 °C, ce qui le rend pertinent pour de nombreuses installations protégées soumises à des conditions thermiques variables. Ces caractéristiques aident à sécuriser le choix du câble dès la phase de préparation, notamment lorsque le dimensionnement doit intégrer à la fois encombrement, souplesse de pose et continuité des performances dans le temps.
