Câble de contrôle blindé PVC 3G0,75 mm² 500V vert/jaune

Câble de contrôle blindé 3G0,75 mm² pour transmission de signaux sensible

Ce câble de contrôle blindé PVC 3G0,75 mm² 300/500 V est conçu pour les liaisons de commande, de mesure et de transmission de signaux lorsque l’environnement électrique peut perturber les informations circulant dans la ligne. Sa conception de type LiYCY / SCREENFLEX en fait une solution adaptée aux circuits de contrôle, aux raccordements d’équipements électroniques, aux armoires techniques et aux installations où la maîtrise des interférences électromagnétiques est recherchée.

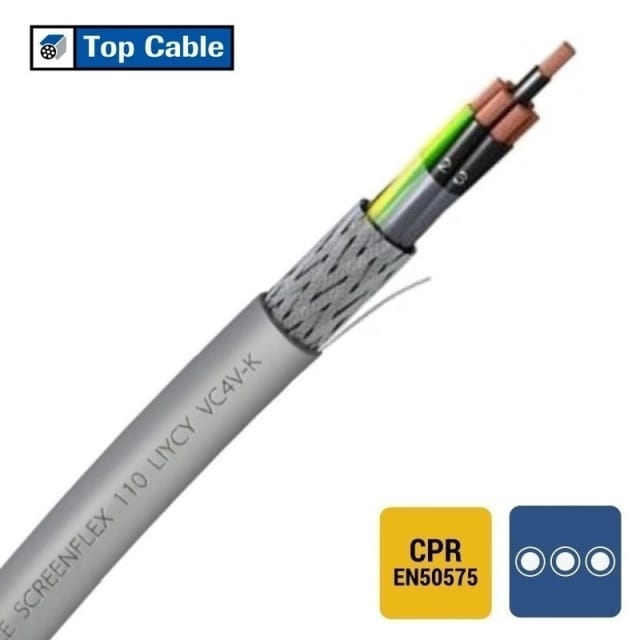

Blindage global feuille + tresse pour limiter les perturbations électromagnétiques

Le blindage global associe une feuille et une tresse afin de réduire l’influence des champs électromagnétiques extérieurs sur les signaux transmis. Ce point est particulièrement utile dans les installations comportant automatismes, composants électroniques, appareillages de commande, instrumentation ou cheminements proches d’autres câbles de puissance. Ce blindage contribue à préserver une transmission plus propre dans les applications de contrôle et de signal.

Âmes souples en cuivre 3 conducteurs avec terre vert/jaune

Le câble intègre 3 conducteurs en cuivre nu de section nominale 0,75 mm², avec une âme de classe 5 souple, pratique pour le câblage en coffret, en machine ou dans les passages nécessitant de la maniabilité. La présence d’un conducteur de protection permet les montages avec terre intégrée, tandis que le repérage des conducteurs selon HD 308 S2 facilite l’identification lors de la pose et du raccordement.

Isolation et gaine PVC pour les usages courants en commande et raccordement

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise conviennent aux usages courants en environnement technique intérieur. La géométrie ronde simplifie la mise en œuvre dans de nombreux cheminements, gaines, goulottes ou passages d’armoire. Ce type de construction est pertinent pour les liaisons fixes de contrôle, les connexions d’équipements électroniques et les ensembles de câblage où l’on recherche un câble souple, blindé et compact.

Format compact pour une intégration facile dans les installations

Avec un diamètre extérieur approximatif de 6,5 mm et un poids d’environ 65 kg/km, ce câble reste facile à intégrer dans les montages où l’encombrement doit être maîtrisé. Son rayon de courbure minimal de 5 fois le diamètre aide à anticiper correctement les passages et les changements de direction. Ce format en 3G0,75 mm² représente un bon équilibre pour les applications de commande nécessitant souplesse, terre intégrée et protection contre les perturbations.

Tenue thermique et comportement au feu adaptés aux environnements techniques

Ce câble peut être utilisé en service statique dans une plage de température de -40 à 70 °C. Sa gaine grise bénéficie d’un classement de réaction au feu Cca avec niveau de fumée s2, gouttelettes d1 et acidité a3. Ces caractéristiques apportent des informations utiles pour sélectionner un câble de contrôle blindé PVC en cohérence avec les exigences techniques du chantier, tout en conservant une solution orientée signal et commande.

Un choix pertinent pour armoires, automatismes et équipements électroniques

Grâce à sa tension nominale Uo/U de 300/500 V, à ses 3 conducteurs dont un vert/jaune et à son blindage global, ce câble convient aux connexions de commande et de sécurité, aux interfaces entre équipements électroniques, aux circuits de contrôle ainsi qu’aux systèmes où la stabilité du signal compte dans la continuité d’exploitation. Pour l’installateur comme pour le tableautier, il apporte une réponse claire aux besoins de câblage souple blindé en section 0,75 mm².
