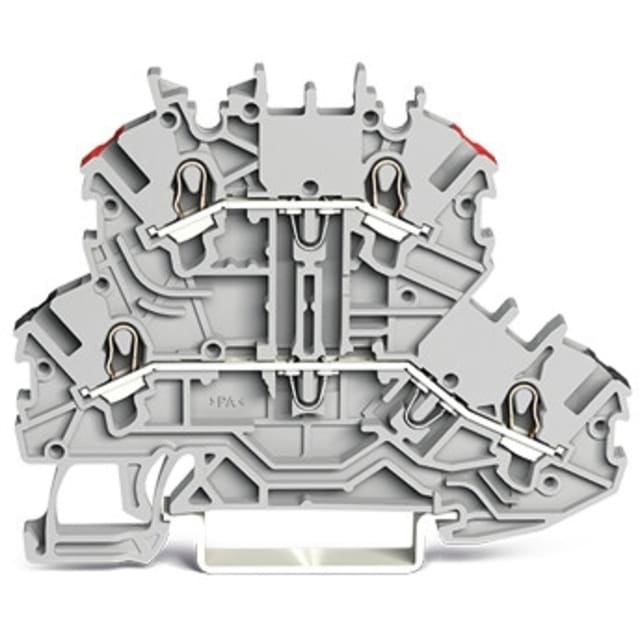

Borne de passage double étage grise 2000-2201/352-000

Borne de passage double étage pour câblage compact sur rail DIN

Cette borne de passage double étage grise WAGO de la série 2000 est conçue pour optimiser le câblage dans les tableaux électriques lorsque la place disponible est limitée. Son format étroit de 3,5 mm permet de densifier les rangées de borniers sans compliquer le repérage ni l’organisation des conducteurs. Elle convient particulièrement aux applications de distribution, d’interface et de transit de conducteurs dans les armoires et coffrets nécessitant un raccordement clair et rationnel.

Configuration traversante L/L avec double niveau pratique

La borne adopte une configuration de passage traversant sur deux niveaux, idéale pour faire transiter deux circuits dans un encombrement réduit. Ce principe facilite la séparation visuelle des liaisons et améliore la lisibilité du câblage sur rail DIN. Le marquage différencié des entrées de conducteur, avec repère noir sur le niveau inférieur et repère rouge sur le niveau supérieur, constitue un vrai avantage dans les montages techniques où l’identification rapide des potentiels ou des fonctions est recherchée, notamment dans des architectures de commande et d’automatisation de type KNX.

Raccordement Push-in CAGE CLAMP pour une mise en œuvre rapide

Cette borne utilise un raccordement à ressort à cage de type Push-in CAGE CLAMP, apprécié pour sa mise en œuvre directe sur les conducteurs adaptés. Ce système permet un câblage rapide, propre et précis, tout en gardant la souplesse nécessaire pour les opérations de maintenance. Il accepte différents types de conducteurs en cuivre selon leur constitution : monofilaire de 0,5 à 1,5 mm², multifilaire de 0,14 à 1 mm², ainsi que conducteurs souples de 0,14 à 1,5 mm² sans gaine et de 0,5 à 0,75 mm² avec embout. Ce large éventail facilite l’intégration dans des tableaux mêlant commande, signal et alimentation de faible section.

Format fin pour tableaux électriques à forte densité

Avec une largeur de seulement 3,5 mm pour une hauteur de 69,7 mm, cette borne est particulièrement adaptée aux borniers où chaque millimètre compte. Son montage sur rail DIN 35 mm, en version 35 x 7,5 ou 35 x 15, simplifie son intégration dans la plupart des armoires électriques modernes. Ce profil compact permet d’augmenter le nombre de points de raccordement sur une longueur de rail limitée, sans recourir à des solutions plus encombrantes.

Caractéristiques électriques adaptées aux circuits de passage

Cette borne de passage double étage est prévue pour une tension de dimensionnement de 500 V et un courant nominal de 13,5 A. Ces caractéristiques la destinent aux fonctions de transit et d’interconnexion dans de nombreux ensembles de câblage technique. Elle répond bien aux besoins de distribution ordonnée des conducteurs lorsque l’on souhaite conserver une implantation compacte tout en gardant une lecture structurée des liaisons.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est conçu pour les environnements de tableaux et coffrets où la tenue en température constitue un critère important. La température de service annoncée jusqu’à 105 °C permet d’envisager son emploi dans des ensembles électriques intégrant des appareillages générant une élévation thermique modérée à soutenue. La finition grise s’intègre naturellement dans les borniers de distribution et facilite une présentation homogène de l’ensemble du tableau.

Un choix pertinent pour automatisme, GTB et distribution de signaux

Grâce à sa structure à double niveau, à son encombrement réduit et à son raccordement Push-in, cette borne convient très bien aux réalisations où il faut faire transiter plusieurs conducteurs proprement dans un espace restreint. Elle trouve sa place dans les tableaux de commande, les armoires d’automatisme, les installations techniques du bâtiment et les ensembles de distribution de signaux. Pour l’installateur comme pour le tableautier, elle apporte une solution nette et efficace pour organiser les départs et arrivées de conducteurs sans alourdir le câblage.
