Borne de passage à deux étages sur rail DIN 870-501

Borne de passage à deux étages pour câblage compact sur rail DIN

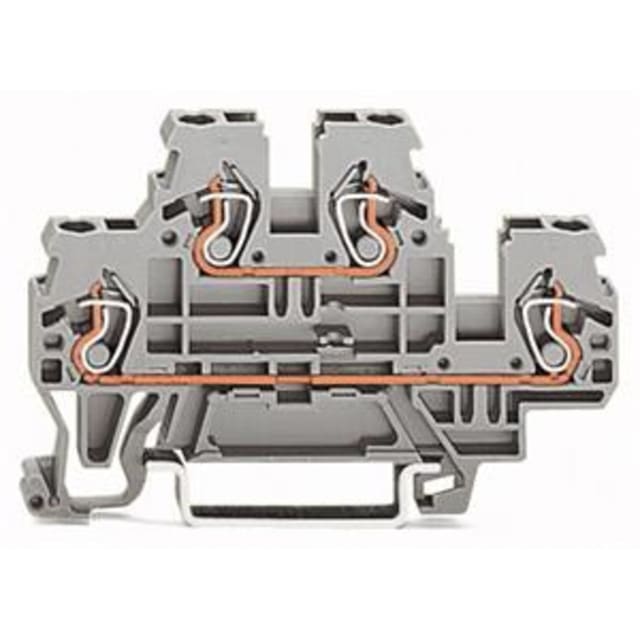

La borne de passage à deux étages sur rail DIN 870-501 est conçue pour réaliser des raccordements traversants dans les tableaux électriques tout en optimisant l’encombrement. Son architecture à 2 étages permet de regrouper deux niveaux de connexion dans une largeur de seulement 5 mm, ce qui en fait une solution particulièrement adaptée aux armoires et coffrets où chaque espace de rail compte.

Connexion traversante L/L pour une distribution claire et rationnelle

Cette borne de raccordement de type passage / passage L/L est pensée pour assurer une continuité de ligne simple et lisible. Elle convient parfaitement aux montages nécessitant une distribution ordonnée des conducteurs dans les ensembles de commande, de protection et de répartition. Le format à double niveau facilite la séparation visuelle des circuits tout en conservant un repérage propre dans les borniers de tableau.

Technologie de raccordement à ressort à cage pour un câblage précis

Le raccordement à ressort à cage sur les deux niveaux permet une insertion efficace des conducteurs et un maintien adapté aux opérations de câblage en atelier comme en intervention. Cette technologie accepte différents types de fils selon les sections prévues : conducteurs monofiliaires de 0,08 à 2,5 mm², conducteurs multifilaires de 0,08 à 2,5 mm², conducteurs souples sans gaine de 0,08 à 4 mm² et conducteurs souples avec embout de 0,25 à 2,5 mm². Cette polyvalence simplifie le choix de la borne dans de nombreuses configurations de câblage électrique.

Format 2,5 mm² adapté aux tableaux, coffrets et borniers de commande

Prévue pour des conducteurs jusqu’à 2,5 mm² dans son usage courant, cette borne sur rail DIN répond aux besoins fréquents de connexion dans les installations de distribution, de commande et d’automatisme. Son courant assigné de 24 A et sa tension assignée de 500 V la destinent aux montages nécessitant une borne de passage compacte pour le raccordement de circuits de puissance modérée et de circuits auxiliaires dans un même ensemble.

Montage direct sur rail DIN 35 mm avec encombrement optimisé

La borne 870-501 se monte sur rail DIN 35 mm et est compatible avec les profils 35 x 15 et 35 x 7,5. Son faible encombrement en largeur, associé à une hauteur de 70 mm, permet de constituer des rangées de bornes denses sans sacrifier la lisibilité du câblage. C’est un choix pertinent pour les installateurs et câbleurs recherchant une borne de passage à deux étages capable d’augmenter la capacité de raccordement sur un rail existant.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C. Cette caractéristique apporte une bonne adéquation aux environnements techniques où la densité de câblage, la proximité d’appareillages ou les contraintes thermiques du tableau imposent de sélectionner des composants adaptés aux conditions d’exploitation.

Une borne grise pensée pour les ensembles de raccordement ordonnés

Avec sa finition grise et sa conception dédiée aux bornes pour tableaux électriques, ce modèle s’intègre naturellement dans les ensembles de connexion et de câblage structurés. Il convient aux applications où l’on recherche une borne de passage WAGO série 870 à double étage pour organiser proprement les liaisons, gagner de la place sur le rail et maintenir une implantation technique cohérente dans le coffret.
