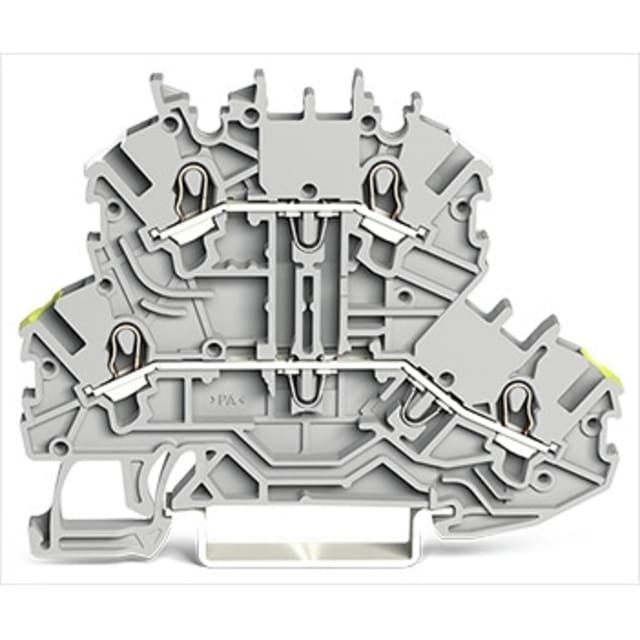

Borne de passage à deux étages grise 2000-2201/353-000

Borne de passage à deux étages grise pour câblage sur rail DIN

Cette borne de passage à deux étages grise est conçue pour le raccordement et l’organisation de conducteurs dans les tableaux électriques sur rail DIN 35 mm. Son format étroit de 3,5 mm permet d’optimiser l’encombrement dans les armoires et coffrets, tout en conservant une lecture claire des circuits. Elle convient particulièrement aux montages où la densité de câblage doit rester élevée sans complexifier le repérage ni l’accès aux connexions.

Configuration à deux niveaux pour gagner de la place dans le tableau

Le principe à deux étages permet de réunir deux réglettes à bornes dans un seul corps, ce qui facilite le passage de conducteurs sur plusieurs potentiels ou lignes distinctes dans une largeur très réduite. Cette architecture est utile pour les tableaux de distribution, les équipements de commande et certaines applications KNX où l’optimisation de l’espace disponible sur rail est un vrai avantage. Le marquage différencié des introductions de conducteurs aide également à mieux distinguer les niveaux lors du câblage.

Raccordement Push-in à ressort à cage pour un câblage rapide

La borne utilise un raccordement à ressort à cage de type Push-in CAGE CLAMP, adapté aux interventions qui demandent un câblage net, rapide et régulier. Ce mode de connexion simplifie l’insertion des conducteurs compatibles et favorise un travail soigné en atelier comme sur chantier. Il est adapté aux conducteurs monofilares, multifilaires et à brins fins dans les plages prévues, ce qui apporte de la souplesse pour composer un bornier cohérent selon la nature du câble utilisé.

Compatibilité conducteurs pour les sections courantes de commande

Cette borne accepte les conducteurs monofilares de 0,5 à 1,5 mm², les conducteurs multifilaires de 0,14 à 1 mm², ainsi que les conducteurs à brins fins sans gaine de 0,14 à 1,5 mm². Pour les conducteurs à brins fins avec gaine, le diamètre raccordable annoncé correspond à 0,5 à 0,75 mm². Cette plage de raccordement la rend pertinente pour les circuits de commande, d’automatisme, de signalisation ou de gestion technique, lorsque des sections compactes sont recherchées dans le tableau.

Caractéristiques électriques adaptées aux circuits de passage

Avec un courant de dimensionnement de 13,5 A et une tension de dimensionnement de 500 V, cette borne de passage répond aux besoins de nombreuses liaisons internes de tableaux et ensembles électriques. Son rôle est de réaliser un passage de conducteurs propre et structuré entre différentes zones de câblage, sans occuper inutilement l’espace disponible. Elle s’intègre ainsi dans les configurations où la clarté du cheminement électrique compte autant que la compacité du bornier.

Format compact et montage direct sur rail DIN 35 mm

Prévue pour un montage sur rail DIN 35 x 15 mm et 35 x 7,5 mm, cette borne s’installe facilement dans les enveloppes standards du marché. Sa hauteur de 69,7 mm permet une intégration ordonnée dans les rangées de bornes, tout en laissant une manipulation cohérente lors du câblage. Son corps isolant en thermoplastique et sa tenue en température de service jusqu’à 105 °C en font un composant adapté aux environnements techniques où la stabilité dimensionnelle et la tenue au service sont importantes.

Une solution adaptée aux tableaux, protections et distribution électrique

Dans une logique de câblage de tableau, cette borne de passage à deux étages grise trouve naturellement sa place dans les ensembles de protections et de distribution électrique, les armoires de commande et les coffrets nécessitant des connexions compactes sur rail. Elle permet de structurer les départs et les passages de conducteurs avec une implantation rationnelle, particulièrement utile lorsque plusieurs lignes doivent être regroupées dans un espace limité sans alourdir l’architecture du bornier.
