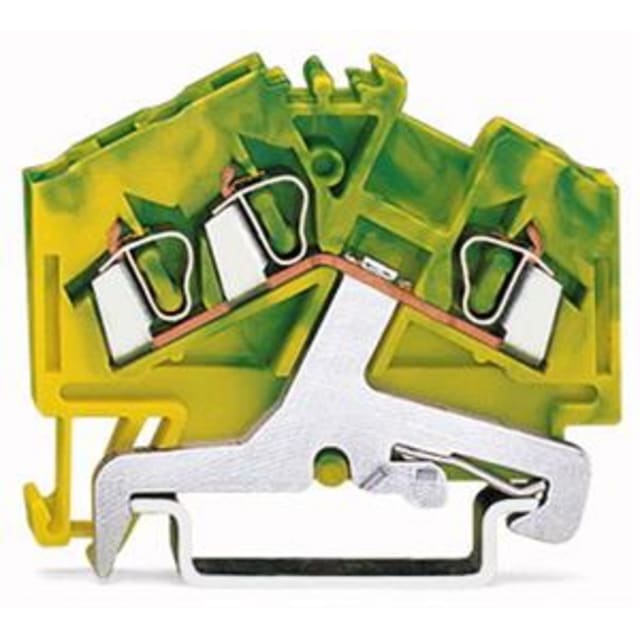

Borne de protection 3 conducteurs pour rail DIN 280-637

Borne de protection 3 conducteurs pour rail DIN avec raccordement à ressort

Cette borne de protection 3 conducteurs pour rail DIN est conçue pour l’organisation et la mise à la terre des conducteurs dans les tableaux électriques. Son format compact permet d’intégrer trois points de raccordement sur un seul étage, avec une implantation claire et rationnelle sur rail DIN 35 mm. Le corps vert/jaune permet une identification immédiate de la fonction de protection dans l’armoire.

Connexion rapide et maintien efficace des conducteurs

Le raccordement à ressort à cage facilite l’insertion des fils tout en assurant un serrage constant. Cette technologie est particulièrement adaptée aux montages nécessitant rapidité d’exécution, régularité de contact et gain de place dans le câblage. La borne accepte des conducteurs monofilares, multifilaires et à brins fins de 0,08 à 2,5 mm², avec ou sans gaine selon les configurations prévues, ce qui en fait une solution polyvalente pour de nombreuses liaisons de protection.

Configuration 3 conducteurs sur un seul étage pour tableaux compacts

Avec ses 3 réglettes à bornes sur un étage unique, ce modèle permet de raccorder proprement plusieurs conducteurs de protection sans multiplier les points d’encombrement. Cette architecture est utile dans les coffrets et tableaux où la densité de câblage doit rester maîtrisée. Le marquage central améliore également la lisibilité lors du repérage et de la maintenance.

Montage direct sur rail DIN 35 mm

La borne est prévue pour une installation sur rail DIN 35 mm, compatible avec les profils 35 x 15 et 35 x 7,5. Ce mode de montage simplifie l’intégration dans les ensembles de distribution et les armoires de commande. Avec seulement 5 mm de largeur, elle optimise l’espace disponible sur le rail tout en conservant une capacité de raccordement adaptée aux sections courantes jusqu’à 2,5 mm².

Dimensions adaptées aux implantations ordonnées

Ses dimensions de 5 mm de largeur, 50,5 mm de hauteur et 36,5 mm de profondeur facilitent la conception de rangées de bornes homogènes et bien alignées. Ce gabarit compact aide à structurer les tableaux électriques lorsque plusieurs fonctions de raccordement doivent cohabiter dans un espace limité, tout en conservant une bonne accessibilité au câblage.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est conçu pour les environnements de câblage nécessitant une bonne tenue d’usage. La température de service indiquée jusqu’à 105 °C permet d’envisager son emploi dans des ensembles électriques soumis à des conditions de fonctionnement soutenues, en cohérence avec les contraintes habituelles de l’équipement de tableau.

Une borne de protection pensée pour un câblage clair et fonctionnel

Ce modèle convient aux installateurs et tableautiers recherchant une borne de protection sur rail DIN compacte, lisible et simple à intégrer. Sa fonction PEN indiquée, sa couleur normalisée vert/jaune, son raccordement à ressort à cage et sa capacité 3 conducteurs en font un choix pertinent pour structurer les circuits de protection dans un tableau électrique. Une plaque de fermeture est nécessaire pour finaliser l’assemblage conformément à la configuration retenue.
