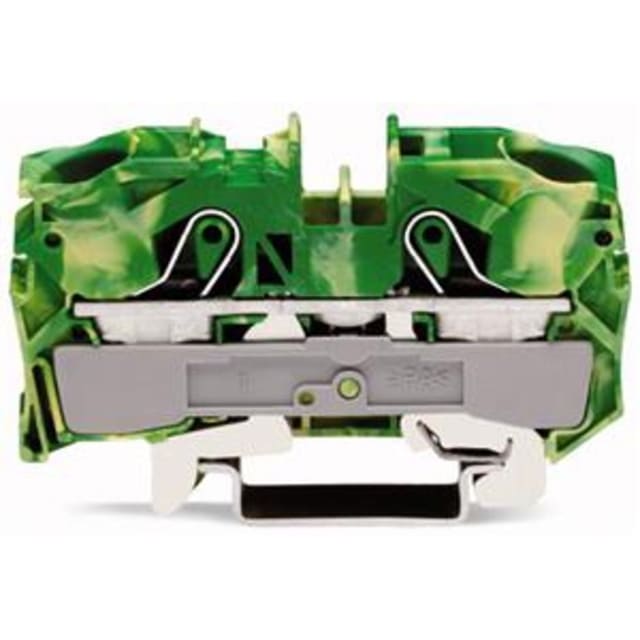

Borne de terre 2 conducteurs 16 mm² vert-jaune 2016-1207

Borne de terre 2 conducteurs 16 mm² pour montage sur rail DIN

Cette borne de terre vert-jaune est conçue pour le raccordement de deux conducteurs dans les tableaux électriques et ensembles de distribution. Son format pour rail DIN 35 mm permet une intégration propre dans les coffrets et armoires, tout en facilitant l’organisation du câblage de protection. Avec son profil de 12 mm de large, elle apporte une solution compacte pour les montages où la place disponible doit être optimisée sans compliquer le repérage de la fonction terre.

Raccordement à ressort à cage pour un câblage rapide et net

Le double raccordement à ressort à cage de type Push-in CAGE CLAMP convient particulièrement aux opérations de câblage nécessitant régularité et simplicité de mise en œuvre. Cette technologie permet d’insérer efficacement les conducteurs compatibles, avec un maintien adapté aux installations de distribution et de protection. Elle est bien adaptée aux environnements de tableau où l’on recherche un raccordement pratique, lisible et homogène sur toute la rangée de bornes.

Compatible avec plusieurs types de conducteurs jusqu’à 16 mm²

Cette borne accepte des conducteurs monofilaires de 2,5 à 16 mm², des conducteurs multifilaires de 0,5 à 16 mm² ainsi que des conducteurs à brins fins sans gaine de 0,5 à 25 mm². Pour les conducteurs à brins fins avec gaine, la plage indiquée va de 2,5 à 16 mm². Cette polyvalence est un atout concret pour les monteurs qui doivent raccorder différents types de fils de protection dans un même tableau, sans multiplier les références de bornes.

Fonction de mise à la terre dédiée pour tableaux et distribution électrique

Sa conception dédiée à la mise à la terre en fait un élément adapté aux circuits de protection dans les tableaux électriques. La fonction PEN indiquée élargit les possibilités d’intégration selon l’architecture du câblage. Le marquage latéral et central facilite l’identification en façade et sur le côté de la borne, ce qui améliore la lisibilité de l’ensemble lors du montage, du repérage ou des interventions de maintenance.

Format technique adapté aux montages compacts

Avec une hauteur de 69,8 mm et une profondeur de 36,9 mm, cette borne de terre s’intègre facilement dans les configurations courantes sur rail DIN 35 x 15 et 35 x 7,5. Son corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C. Ce positionnement technique en fait un choix pertinent pour les tableaux où densité de raccordement, tenue des composants et clarté d’implantation doivent rester cohérentes.

Solution 2 conducteurs pratique pour la série TOPJOB S

Issue de la série TOPJOB S, cette borne de terre 2 conducteurs répond aux besoins de raccordement des circuits de protection avec une logique de montage modulaire. Elle convient aux applications nécessitant une borne vert-jaune clairement identifiable, notamment dans les ensembles de répartition, coffrets de commande et armoires techniques. La présence d’un seul étage avec deux points de raccordement permet de conserver une implantation simple et efficace sur la ligne de bornes.

À prévoir pour une implantation complète et bien finie

Une plaque de fermeture est nécessaire pour compléter correctement l’ensemble selon la configuration du bornier. Ce point est important lors de la préparation de commande afin d’obtenir une rangée de bornes proprement terminée. Pour l’installateur, cela permet d’anticiper le montage complet dès le départ et d’éviter les oublis au moment de l’assemblage du tableau.
