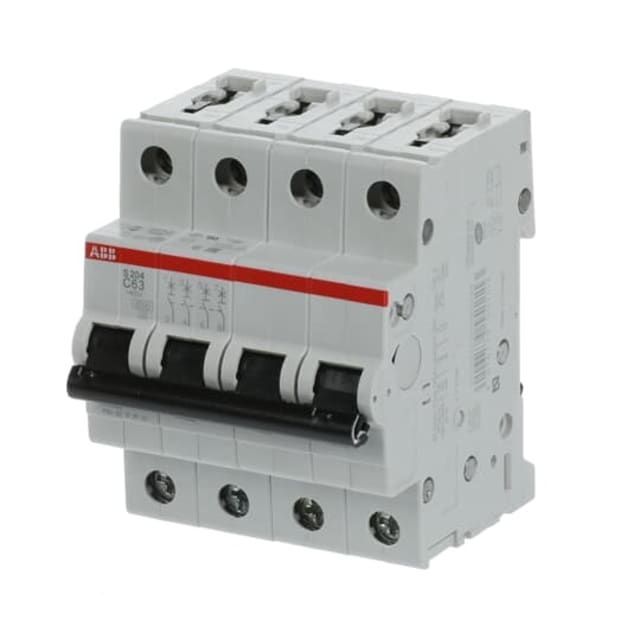

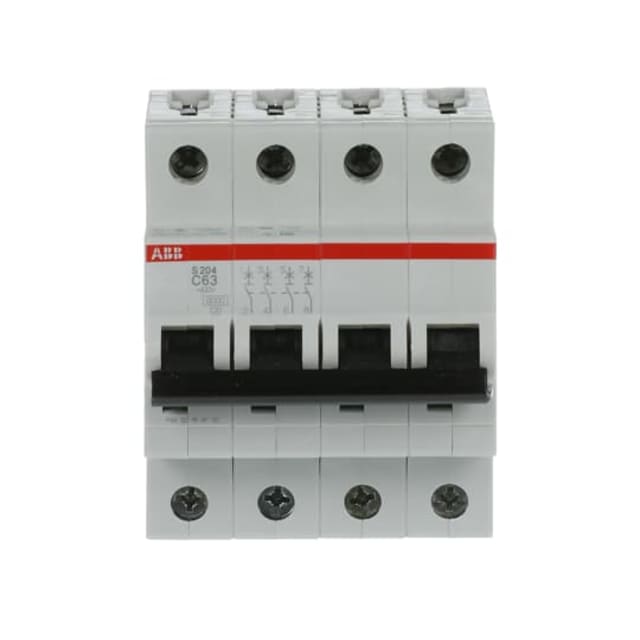

Disjoncteur 4 pôles 63A courbe C 6kA 2CDS254001R0634

Disjoncteur modulaire 4 pôles 63A pour la protection des départs triphasés

Ce disjoncteur 4 pôles 63A courbe C de la série ABB S200 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format quadripolaire permet la coupure simultanée des quatre pôles protégés, ce qui le rend particulièrement adapté aux installations triphasées nécessitant une protection complète des départs de puissance.

Courbe C adaptée aux usages courants avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur convient aux circuits présentant des pointes de courant au démarrage modérées, comme certains moteurs, équipements techniques, lignes d’alimentation ou circuits mixtes en environnement tertiaire et industriel. Il offre ainsi un bon équilibre entre protection efficace et continuité de service sur les charges usuelles.

Pouvoir de coupure 6 kA en conformité avec les applications de distribution modulaire

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce qui répond aux besoins classiques de protection dans les tableaux modulaires. Il est également donné pour un pouvoir de coupure Icu de 10 kA à 400 V selon IEC 60947-2, ce qui renforce son intérêt dans les ensembles de distribution où la tenue aux défauts doit être clairement maîtrisée.

Format 4 modules sur rail DIN pour une intégration simple en coffret

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux électriques standards. Le montage sur rail DIN permet une mise en œuvre rapide dans les systèmes de distribution modulaires. Sa profondeur totale de 69 mm aide à préserver une bonne compatibilité avec de nombreux coffrets, tout en laissant une implantation claire et structurée des protections.

Caractéristiques électriques pensées pour les installations AC/DC

Ce disjoncteur fonctionne en 50 à 60 Hz et accepte un type de tension AC/DC, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 440 V. Sa tenue aux chocs de 4 kV et sa catégorie de surtension 3 en font un appareil adapté aux environnements de distribution où la maîtrise des contraintes électriques est essentielle au bon fonctionnement du tableau.

Raccordement pratique pour conducteurs souples et rigides

Il accepte le raccordement de conducteurs monofilaires jusqu’à 35 mm² et de conducteurs multifilaires jusqu’à 25 mm², ce qui permet de l’intégrer facilement sur des départs de section importante. Cette capacité de raccordement est un point clé pour les installations alimentant des charges soutenues, notamment lorsque la protection en 63A doit rester cohérente avec le câblage du tableau.

Protection modulaire conçue pour les environnements techniques exigeants

Ce modèle dispose d’un indice de protection IP20, d’un degré de pollution 3 et d’une plage de fonctionnement de -25 à +55 °C. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques en cas de défaut. Des dispositifs supplémentaires peuvent être associés, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau ou les fonctions de signalisation et d’auxiliaires recherchées.

Un choix pertinent pour tableaux de distribution tertiaires et industriels

Grâce à son calibre 63A, sa configuration 4P et sa courbe C, ce disjoncteur répond aux besoins de protection de nombreuses lignes triphasées dans les bâtiments techniques, ateliers, locaux professionnels et armoires de distribution. Il constitue une solution adaptée lorsque l’on recherche un disjoncteur quadripolaire modulaire capable de protéger efficacement un départ tout en s’intégrant proprement dans un ensemble de tableau électrique.
