Disjoncteur tétrapolaire 25A courbe C 6kA 2CDS254001R0254

Disjoncteur tétrapolaire ABB S200 25A courbe C : une protection fiable pour vos départs triphasés

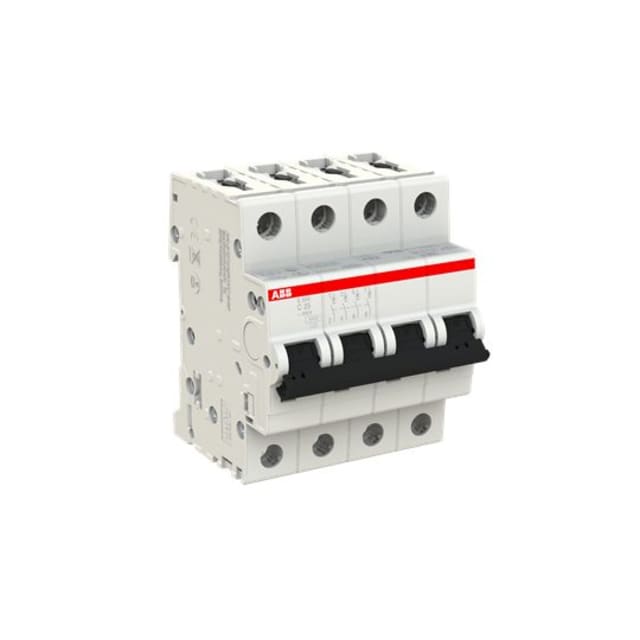

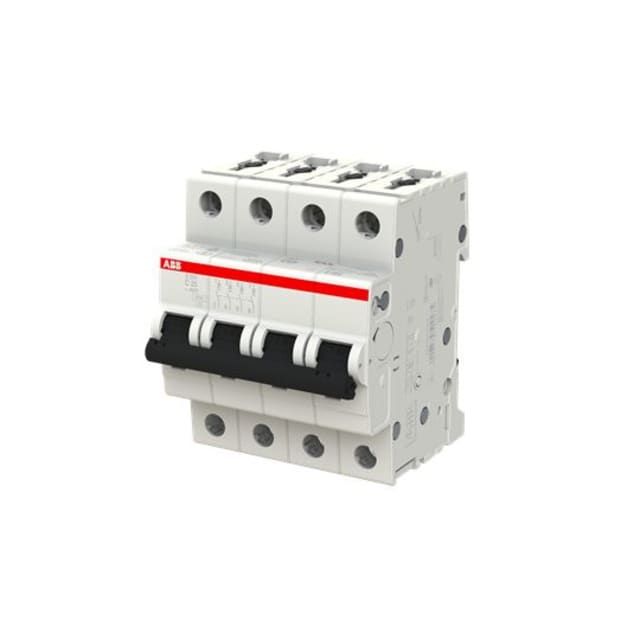

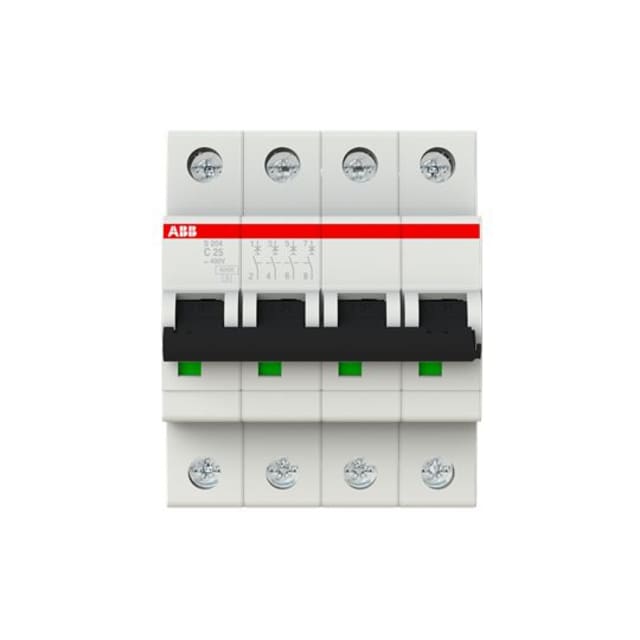

Le disjoncteur tétrapolaire ABB System pro M compact S200 référence 2CDS254001R0254 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations électriques de distribution. Avec son courant nominal de 25 A, sa courbe C et son pouvoir de coupure de 6 kA selon EN 60898 à 230/400 V, il convient aux besoins courants des tableaux tertiaires, des ensembles de distribution et de nombreux usages professionnels sur rail DIN.

Ce modèle 4 pôles protège l’ensemble des conducteurs du circuit et s’intègre dans les tableaux, protections et distributions électriques où la compacité, la fiabilité et l’identification rapide de la référence sont essentielles. Sa largeur de 4 modules facilite l’implantation dans les coffrets modulaires et les tableaux de répartition.

Les atouts du disjoncteur S204-C25

4 pôles protégés pour une coupure et une protection adaptées aux circuits triphasés avec conducteur à protéger sur l’ensemble du départ. Courbe C : un choix polyvalent pour des circuits présentant des appels de courant modérés au démarrage. 25 A de courant nominal pour la protection de départs adaptés à ce calibre. Pouvoir de coupure 6 kA selon EN 60898 à 230 V et 400 V, pour une protection conforme aux usages de distribution courants. Format modulaire 4 unités , pratique pour une intégration propre dans un tableau électrique. Série ABB S200 reconnue pour son usage en appareillage modulaire de protection.

Caractéristiques techniques utiles à l’installation

Ce disjoncteur est donné pour une tension de dimensionnement de 400 V et un fonctionnement en AC/DC. Il fonctionne sur une plage de 50 à 60 Hz et affiche une tension d’isolement Ui de 440 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Son pouvoir de coupure Icu selon IEC 60947-2 atteint 20 kA à 230 V et 20 kA à 400 V.

Pour le raccordement, il accepte des conducteurs multifilaires de 0 à 25 mm² et des conducteurs monofiliaires de 0 à 35 mm². Sa profondeur totale est de 69 mm, avec une classe de limitation énergétique 3. Le dispositif présente une classe de protection IP20 et un degré de pollution 3.

Applications typiques

Ce disjoncteur tétrapolaire 25 A peut être utilisé dans les installations de distribution où une protection modulaire 4P est nécessaire, notamment pour : les tableaux électriques tertiaires et professionnels ; les départs triphasés nécessitant une protection complète du circuit ; les ensembles de distribution dans les locaux techniques ; les coffrets modulaires équipant des installations de commande et de protection.

Points de vigilance avant commande

Avant de choisir ce modèle, vérifiez bien le calibre 25 A, la courbe C et la configuration 4 pôles, afin de correspondre à votre schéma de distribution. Le conducteur neutre à connexion est indiqué comme non dans les caractéristiques, ce point doit donc être pris en compte selon l’architecture de votre tableau et le type de circuit à protéger.

Comme pour tout appareil modulaire, le choix du disjoncteur doit être cohérent avec la section des conducteurs, le type de charge et les caractéristiques de l’installation. Son usage est particulièrement pertinent lorsque l’on recherche une solution compacte, claire à identifier et adaptée à un environnement de tableau électrique professionnel.

Identification produit

Cette référence correspond au ABB System pro M compact S200, modèle S204-C25, avec la référence fabricant 2CDS254001R0254 et l’identifiant produit 4016779529235. Elle permet de sécuriser votre commande et de sélectionner précisément le bon disjoncteur tétrapolaire dans la gamme ABB.
