ABB

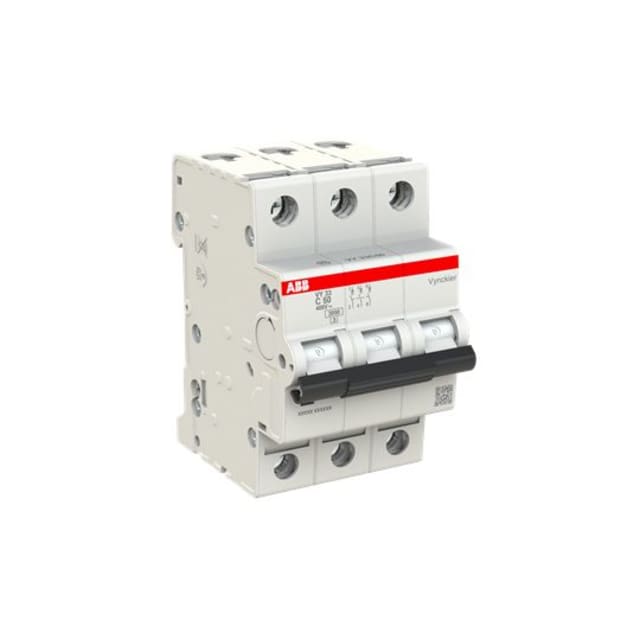

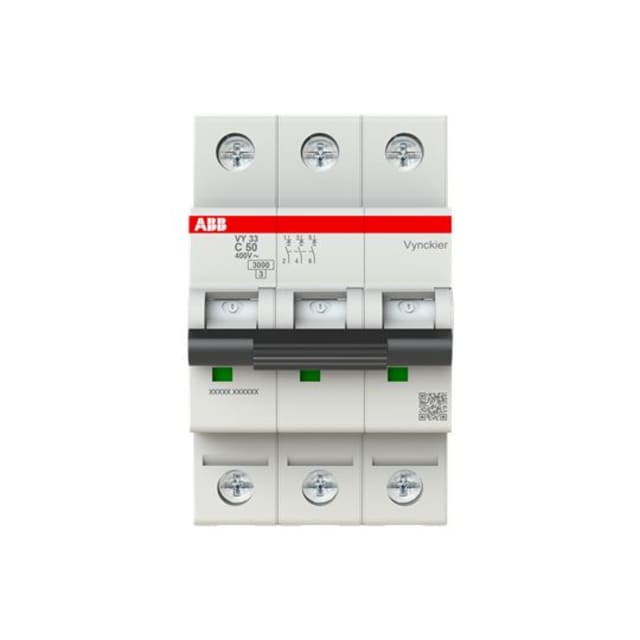

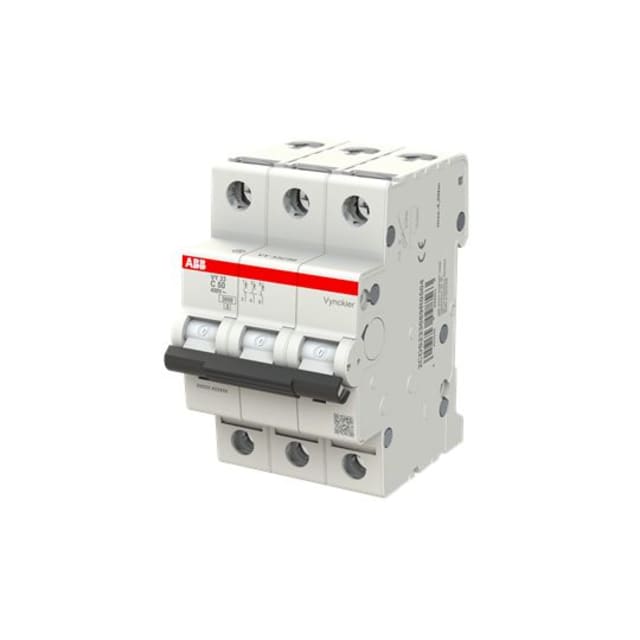

Disjoncteur tripolaire courbe C 50A 3kA 2CDS233089R0504

Marque : ABB EAN : 4053546098563 SKU : 7675941 Réf. fabricant : 2CDS233089R0504

Disjoncteur tripolaire 50 A courbe C, 3 kA, pour protection et distribution électrique en 400 V. Format 3 modules, raccordement jusqu’à 35 mm², montage sur tableau modulaire.

46.37€ HTVA

Par 1 pièce

23 en stock

23 en stock

Quantité Prix HTVA Remise
0-2 46.37€ 0%
3-5 45.44€ 2%
6-10 44.97€ 3%
11+ 44.51€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
7675941 Réf. 7675941 Disjoncteur tripolaire courbe C 50A 3kA 2CDS233089R0504 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
50 A
Conducteur neutre à connection
non
3 50 A non En stock 46.37€ HTVA par 1 pièce En stock
7675930 Réf. 7675930 Disjoncteur 2P 50A courbe C 3kA rail DIN 2CDS232089R0504
Nombre de pôles (total)
2
Courant nominal
50 A
Conducteur neutre à connection
non
2 50 A non En stock 33.81€ HTVA par 1 pièce En stock
7675934 Réf. 7675934 Disjoncteur triphasé VY30 3kA courbe C 6A 2CDS233089R0064
Nombre de pôles (total)
3
Courant nominal
6 A
Conducteur neutre à connection
non
3 6 A non En stock 30.25€ HTVA par 1 pièce En stock
7675935 Réf. 7675935 Disjoncteur tripolaire courbe C 10A 3kA VY30 2CDS233089R0104
Nombre de pôles (total)
3
Courant nominal
10 A
Conducteur neutre à connection
non
3 10 A non Sur commande 29.82€ HTVA par 1 pièce Sur commande
7675936 Réf. 7675936 Disjoncteur triphasé 16A courbe C 3kA VY30 2CDS233089R0164
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 26.25€ HTVA par 1 pièce En stock
7675937 Réf. 7675937 Disjoncteur triphasé 20A courbe C 3kA VY30 3P
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 26.25€ HTVA par 1 pièce En stock
7675938 Réf. 7675938 Disjoncteur tripolaire 25A courbe C 3kA 2CDS233089R0254
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 26.76€ HTVA par 1 pièce En stock
7675939 Réf. 7675939 Disjoncteur tripolaire 32A courbe C 3kA VY30 2CDS233089R0324
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non En stock 27.53€ HTVA par 1 pièce En stock
7675940 Réf. 7675940 Disjoncteur tripolaire courbe C 40A 3kA 2CDS233089R0404
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 35.14€ HTVA par 1 pièce En stock
7675942 Réf. 7675942 Disjoncteur tripolaire courbe C 63A 3kA 2CDS233089R0634
Nombre de pôles (total)
3
Courant nominal
63 A
Conducteur neutre à connection
non
3 63 A non En stock 54.38€ HTVA par 1 pièce En stock
7675952 Réf. 7675952 Disjoncteur 3P+N 50A courbe C 3kA 2CDS233189R0504
Nombre de pôles (total)
4
Courant nominal
50 A
Conducteur neutre à connection
oui
4 50 A oui En stock 56.22€ HTVA par 1 pièce En stock

Disjoncteur tripolaire 50A courbe C pour protection de circuits triphasés

Ce disjoncteur modulaire tripolaire 50A courbe C est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits triphasés. Sa configuration 3 pôles protégés convient aux départs sans neutre, dans les tableaux de distribution où une coupure simultanée des trois phases est recherchée. Avec son calibre de 50 A, il répond aux besoins des lignes alimentant des équipements ou sous-ensembles demandant une intensité soutenue en environnement résidentiel collectif, tertiaire ou petit commercial.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant un courant d’appel modéré au démarrage. Elle convient ainsi aux usages les plus fréquents en distribution électrique, notamment pour l’alimentation de charges classiques, de petits moteurs ou d’équipements techniques ne nécessitant pas une courbe spécifique plus sensible ou plus temporisée. Ce positionnement en fait un choix pertinent pour protéger efficacement un départ triphasé tout en limitant les déclenchements intempestifs liés aux pointes de courant normales à l’enclenchement.

Pouvoir de coupure 3 kA et conformité aux usages de tableau modulaire

Le pouvoir de coupure assigné de 3 kA à 230 V comme à 400 V permet à ce disjoncteur d’être intégré dans des installations où le niveau de court-circuit présumé reste compatible avec cette valeur. Il s’inscrit dans une logique de protection modulaire pour tableaux électriques, avec une tension de dimensionnement de 400 V en courant alternatif et une fréquence de 50 à 60 Hz. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui contribue à la protection du circuit en aval.

Format 3 modules pour intégration simple sur rail DIN

Avec une largeur de 3 unités de division, ce disjoncteur tripolaire s’intègre facilement dans un coffret ou une armoire modulaire en optimisant l’occupation du tableau. Sa profondeur totale de 69 mm facilite son implantation dans les enveloppes courantes prévues pour appareillage modulaire. Ce format compact est particulièrement apprécié pour composer des rangées de protection lisibles, homogènes et adaptées aux besoins de distribution triphasée.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce modèle accepte aussi bien les conducteurs monofilares que multifilaires, avec une plage de raccordement allant de 0,75 à 35 mm². Cette polyvalence simplifie le câblage lors de la création ou de la rénovation d’un tableau, qu’il s’agisse d’une alimentation de puissance, d’un départ spécialisé ou d’une redistribution vers d’autres protections. L’absence de neutre à connecter confirme son usage sur circuits strictement tripolaires, ce qui aide à sécuriser le choix du bon appareil selon la configuration réelle de l’installation.

Tenue électrique cohérente pour les environnements de distribution

Le disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques adaptées aux contraintes habituelles des installations basse tension. Sa catégorie de surtension 3 et son degré de pollution 3 correspondent aux conditions rencontrées dans de nombreux tableaux de distribution. Son indice de protection IP20 s’inscrit dans un usage en enveloppe, où l’appareil est destiné à être monté dans un coffret assurant la protection globale de l’ensemble.

Plage d’utilisation étendue et compatibilité avec accessoires additionnels

Prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce disjoncteur conserve une bonne compatibilité avec des contextes d’installation variés, sous réserve du respect des règles de mise en œuvre du tableau. Il peut également recevoir des dispositifs supplémentaires, un point utile pour les besoins d’auxiliaires ou d’évolutions de l’installation. Pour un tableau de protection et de distribution électrique, ce disjoncteur tripolaire courbe C 50A constitue ainsi une solution claire pour équiper un départ triphasé avec un appareillage modulaire compact et bien dimensionné.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V3 kA
Nombre de pôles (total)3
Courant nominal50 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale69 mm
Type de tensionAC
Tension d'isolement de mesure Ui440 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V3 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V3 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée0.75...35 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable0.75...35 mm²
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Comment installer ce disjoncteur tripolaire dans un tableau électrique ?

Il se clipse sur rail DIN et occupe 3 modules. Le câblage doit être réalisé hors tension, avec des conducteurs adaptés à la section autorisée par le produit et un serrage conforme aux recommandations du fabricant. En cas de doute, faites valider l’installation par un électricien qualifié.

À quoi sert un disjoncteur tripolaire 3P dans une installation ?

Il sert à protéger et couper simultanément trois conducteurs actifs d’un circuit triphasé. C’est le bon choix pour des départs triphasés, des protections de machines ou des circuits de distribution nécessitant une coupure commune des 3 pôles.

Peut-on ajouter des accessoires ou des dispositifs supplémentaires sur ce modèle ?

Oui, ce modèle accepte des dispositifs supplémentaires. Avant achat, il faut toutefois vérifier la compatibilité exacte de l’accessoire avec la référence 2CDS233089R0504 et l’encombrement disponible dans le tableau.

Ce disjoncteur peut-il être utilisé dans un tableau résidentiel ou tertiaire ?

Oui, s’il est intégré dans une installation compatible avec un appareil modulaire tripolaire. Il convient surtout aux circuits triphasés de distribution ou d’alimentation d’équipements, dans le respect des règles de câblage et de protection de l’installation.

Faut-il prévoir un entretien particulier après installation ?

Aucun entretien complexe n’est généralement requis. Il est conseillé de vérifier périodiquement le serrage des connexions, l’absence d’échauffement anormal et l’état général du tableau, surtout sur les circuits fortement sollicités.

Que vérifier avant de remplacer un ancien disjoncteur par ce modèle ?

Vérifiez la compatibilité du nombre de pôles, l’encombrement sur rail DIN, la place disponible dans le tableau et l’adéquation avec le circuit à protéger. Il faut aussi contrôler que la référence remplace bien le modèle existant sans modifier la logique de protection de l’installation.
