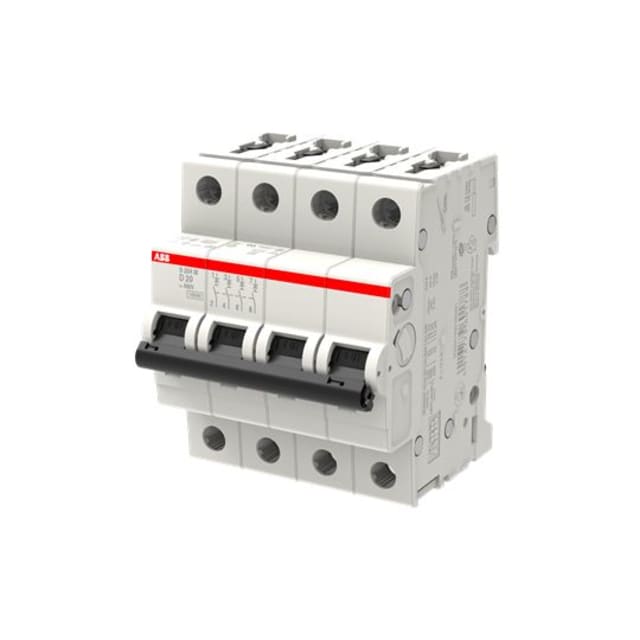

Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
Disjoncteur modulaire 4 pôles 20 A courbe D, pouvoir de coupure 10 kA, pour protection des circuits à forts courants d’appel en tableaux électriques. Format 4 modules, utilisation AC/DC, 400 V.
112.46€ HTVA
1 en stock
1 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 112.46€ | 0% |
| 3-5 | 110.21€ | 2% |
| 6-10 | 109.09€ | 3% |
| 11+ | 107.96€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 4440445 |
Réf. 4440445
Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
Modèle sélectionné
|
4 | 20 A | d | non | En stock | 112.46€ HTVA par 1 pièce En stock |
| 3613620 |
Réf. 3613620
Disjoncteur bipolaire 6A courbe C 10kA 2CDS272001R0064
|
2 | 6 A | C | non | En stock | 36.92€ HTVA par 1 pièce En stock |
| 3613623 |
Réf. 3613623
Disjoncteur 2 pôles courbe C 16A 10kA 2CDS272001R0164
|
2 | 16 A | C | non | En stock | 20.55€ HTVA par 1 pièce En stock |
| 3619454 |
Réf. 3619454
Disjoncteur bipolaire 2A courbe C 10kA 2CDS272001R0024
|
2 | 2 A | C | non | En stock | 40.60€ HTVA par 1 pièce En stock |
| 3693710 |
Réf. 3693710
Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404
|
4 | 40 A | C | non | En stock | 84.63€ HTVA par 1 pièce En stock |
| 3703523 |
Réf. 3703523
Disjoncteur 4P 32A courbe C 10kA S200M 2CDS274001R0324
|
4 | 32 A | C | non | En stock | 69.12€ HTVA par 1 pièce En stock |
| 3736642 |
Réf. 3736642
Disjoncteur tripolaire 40A courbe C 10kA 2CDS273001R0404
|
3 | 40 A | C | non | En stock | 57.01€ HTVA par 1 pièce En stock |
| 3738118 |
Réf. 3738118
Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044
|
2 | 4 A | C | non | En stock | 33.05€ HTVA par 1 pièce En stock |
| 3757231 |
Réf. 3757231
Disjoncteur tripolaire 32A courbe C 10kA 2CDS273001R0324
|
— | — | — | — | En stock | 55.15€ HTVA par 1 pièce En stock |
| 3760822 |
Réf. 3760822
Disjoncteur bipolaire 20A courbe C 10kA S200M 2CDS272001R0204
|
2 | 20 A | C | non | En stock | 20.77€ HTVA par 1 pièce En stock |
| 3773406 |
Réf. 3773406
Disjoncteur 3P 16A courbe C 10kA 2CDS273001R0164
|
— | — | — | — | Rupture de stock | 48.49€ HTVA par 1 pièce Rupture de stock |
| 3775895 |
Réf. 3775895
Disjoncteur 2P 10A courbe C 10kA rail DIN 2CDS272001R0104
|
2 | 10 A | C | non | En stock | 29.70€ HTVA par 1 pièce En stock |
| 3880171 |
Réf. 3880171
Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254
|
4 | 25 A | C | non | En stock | 64.37€ HTVA par 1 pièce En stock |
| 3916751 |
Réf. 3916751
Disjoncteur 4P courbe C 63A 10kA 2CDS274001R0634
|
4 | 63 A | C | non | En stock | 114.88€ HTVA par 1 pièce En stock |
| 3963758 |
Réf. 3963758
Disjoncteur bipolaire 25A courbe C 10kA 2CDS272001R0254
|
2 | 25 A | C | non | En stock | 36.03€ HTVA par 1 pièce En stock |
| 3993891 |
Réf. 3993891
Disjoncteur 4P 16A courbe C 10kA 2CDS274001R0164
|
4 | 16 A | C | non | En stock | 41.24€ HTVA par 1 pièce En stock |
| 4009060 |
Réf. 4009060
Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024
|
1 | 2 A | C | non | En stock | 18.97€ HTVA par 1 pièce En stock |
| 4009076 |
Réf. 4009076
Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
|
1 | 32 A | C | non | Sur commande | 19.40€ HTVA par 1 pièce Sur commande |
| 4009190 |
Réf. 4009190
Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065
|
2 | 6 A | B | non | En stock | 39.40€ HTVA par 1 pièce En stock |
| 4009193 |
Réf. 4009193
Disjoncteur bipolaire 10A courbe B 10kA S202M
|
2 | 10 A | B | non | Sur commande | 37.05€ HTVA par 1 pièce Sur commande |
| 4009196 |
Réf. 4009196
Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165
|
2 | 16 A | B | non | En stock | 37.67€ HTVA par 1 pièce En stock |
| 4009199 |
Réf. 4009199
Disjoncteur 2P 32A courbe C 10kA 2CDS272001R0324
|
2 | 32 A | C | non | Sur commande | 38.62€ HTVA par 1 pièce Sur commande |
| 4009268 |
Réf. 4009268
Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204
|
3 | 20 A | C | non | Sur commande | 47.68€ HTVA par 1 pièce Sur commande |
| 4009270 |
Réf. 4009270
Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
|
3 | 25 A | C | non | Sur commande | 54.63€ HTVA par 1 pièce Sur commande |
| 4009276 |
Réf. 4009276
Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634
|
3 | 63 A | C | non | En stock | 97.82€ HTVA par 1 pièce En stock |
| 4009368 |
Réf. 4009368
Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104
|
4 | 10 A | C | non | Sur commande | 57.11€ HTVA par 1 pièce Sur commande |
| 4009373 |
Réf. 4009373
Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204
|
4 | 20 A | C | non | En stock | 51.44€ HTVA par 1 pièce En stock |
| 4440374 |
Réf. 4440374
Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538
|
4 | 32 A | Z | oui | En stock | 88.17€ HTVA par 1 pièce En stock |
| 4440455 |
Réf. 4440455
Disjoncteur tétrapolaire 32A courbe D 10kA S200M
|
4 | 32 A | d | non | En stock | 133.76€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 4 pôles 20A courbe D pour circuits à fort appel de courant
Ce disjoncteur quadripolaire 20A courbe D est conçu pour la protection des circuits où les pointes de courant au démarrage sont plus marquées. Sa courbe de déclenchement D le rend particulièrement adaptée à certaines charges techniques comme des équipements avec appel de courant élevé, tout en conservant une protection modulaire claire et lisible dans le tableau électrique. Son format 4 pôles permet la coupure simultanée de quatre conducteurs protégés, ce qui convient aux installations triphasées avec protection complète des pôles.
Pouvoir de coupure élevé pour tableaux électriques exigeants
Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des environnements où le niveau de court-circuit présumé impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 15 kA selon IEC 60947-2 à 230 V et 400 V. Ce positionnement technique en fait un choix pertinent pour les tableaux de distribution nécessitant un appareil modulaire capable de s’intégrer dans des configurations plus soutenues qu’un disjoncteur standard.
Configuration 4P compacte et intégration simple au coffret
Ce modèle occupe 4 modules de largeur et présente une profondeur totale de 69 mm, ce qui facilite son implantation dans de nombreux coffrets et tableaux modulaires. Sa conception 4P protège les quatre pôles et ne prévoit pas de neutre à connexion dédiée. Cette architecture convient aux montages où l’on recherche une protection quadripolaire homogène, avec une lecture immédiate de la fonction dans l’ensemble de la distribution.
Raccordement pratique pour plusieurs sections de conducteurs
Le disjoncteur accepte des conducteurs monofilares de 0,75 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement permet de couvrir de nombreux cas de câblage en armoire ou tableau, aussi bien en rénovation qu’en installation neuve. Pour l’installateur, cela apporte plus de souplesse au moment du choix des sections et de l’organisation des départs, sans multiplier les adaptations autour de l’appareillage.
Comportement électrique adapté aux réseaux AC/DC
Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service de 50 à 60 Hz permet son intégration dans les configurations courantes de distribution. La catégorie de surtension 3 et le degré de pollution 3 apportent des repères utiles pour son emploi dans des ensembles électriques techniques où la cohérence des caractéristiques d’isolement et de tenue électrique est essentielle.
Maîtrise de l’échauffement et protection modulaire lisible
Avec une puissance dissipée de 9,2 W et une classe de limitation énergétique 3, ce disjoncteur participe à une gestion maîtrisée de l’énergie laissée passer en cas de défaut. Ce point est particulièrement intéressant dans les tableaux où la sélectivité pratique, la tenue des équipements en aval et la lisibilité des protections sont des critères importants. Son indice de protection IP20 correspond à une utilisation en enveloppe ou coffret adapté, comme attendu pour un appareillage modulaire de tableau.
Utilisation en environnement technique et possibilités d’évolution
Prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce disjoncteur convient à des conditions d’exploitation étendues. Il accepte en outre l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le montage selon les besoins du tableau ou de l’exploitation. Pour un projet de distribution électrique nécessitant un disjoncteur 4 pôles 20A courbe D 10kA au format modulaire, ce modèle de la série S200M constitue une solution cohérente pour les départs demandant une protection quadripolaire avec déclenchement adapté aux appels de courant plus élevés.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 10 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 20 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 4 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 10 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 69 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 440 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 15 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 15 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 0.75...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 0.75...35 mm² |
| Température ambiante durant le fonctionnement | -25...55 °C |
| Antidéflagrant | non |
| Puissance dissipée | 9.2 W |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même série que le produit consulté
À quoi sert ce disjoncteur 4 pôles 20 A courbe D ?
Il sert à protéger et à sectionner un circuit triphasé avec neutre, dans un tableau électrique. La courbe D est généralement utilisée pour des circuits avec forts courants d’appel au démarrage, comme certains moteurs, transformateurs ou équipements électromécaniques.
Ce modèle occupe-t-il beaucoup de place dans un tableau ?
Non, il prend 4 modules sur rail DIN. C’est donc un disjoncteur quadripolaire compact pour les tableaux de distribution et de protection.
Ce disjoncteur convient-il pour remplacer un autre modèle de la même série ABB S200M ?
Oui, si la référence, le nombre de pôles, la courbe de déclenchement et le calibre correspondent exactement à votre besoin. Le remplacement doit aussi respecter le câblage et l’espace disponible dans le tableau.
Peut-on l’utiliser avec des accessoires de la gamme ABB ?
Oui, des dispositifs supplémentaires sont possibles sur ce modèle. En revanche, la compatibilité précise dépend de l’accessoire choisi et doit être vérifiée avant montage.
Dans quel type de tableau installer ce disjoncteur ?
Il est prévu pour être monté sur rail DIN dans des tableaux de protection et de distribution électrique. Il n’est pas conçu pour un montage sous crépi.
Ce disjoncteur est-il adapté à une utilisation en intérieur de tableau ?
Oui, son indice de protection IP20 correspond à une installation à l’intérieur d’un coffret ou tableau fermé. Comme pour tout matériel modulaire, il doit être installé hors tension par une personne compétente.
