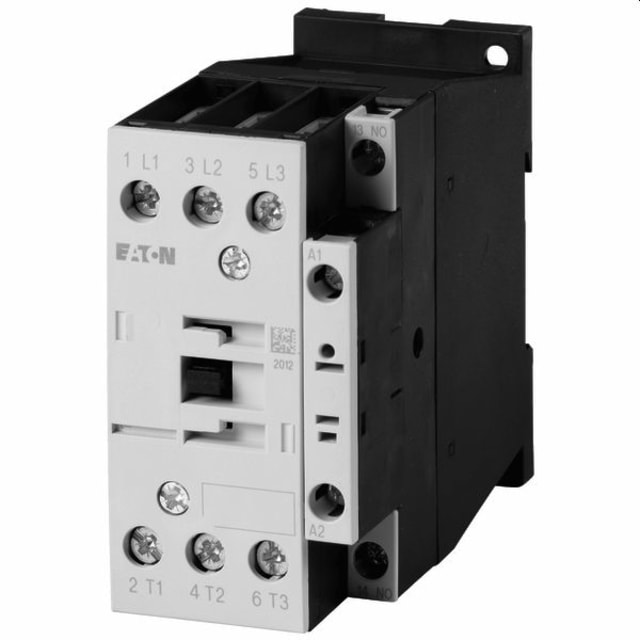

Contacteur tripolaire 11 kW 230 V AC 3 pôles 277132

Contacteur tripolaire 11 kW pour commande de moteurs et charges de puissance

Ce contacteur tripolaire est conçu pour la commande de circuits de puissance en environnement tertiaire, industriel ou technique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet la commutation de charges triphasées, avec une puissance de service de 11 kW en AC-3 à 400 V. Il convient particulièrement aux applications de démarrage et d’arrêt de moteurs, ainsi qu’aux montages de commande nécessitant une coupure nette et une intégration propre dans une armoire électrique.

Bobine de commande 230 V AC et contact auxiliaire intégré

Équipé d’une bobine de commande en 230 V AC à 50 Hz, et 240 V AC à 60 Hz, ce modèle s’intègre facilement dans de nombreux schémas de commande standards. Il dispose également d’un contact auxiliaire 1F intégré, utile pour le report d’état, l’auto-maintien ou l’interverrouillage selon le câblage retenu. Cette configuration évite d’ajouter immédiatement un bloc auxiliaire dans les montages simples et permet un gain de place appréciable dans le tableau.

Calibrage adapté aux usages moteur en AC-3 et aux charges en AC-1

Avec un courant assigné de 25 A en AC-3 sous 400 V, ce contacteur est dimensionné pour la commande de moteurs jusqu’à 11 kW dans les conditions prévues pour ce régime d’emploi. Il accepte également 45 A en AC-1 sous 400 V pour les charges faiblement inductives ou résistives. Pour les applications plus sévères de type AC-4, la puissance de service indiquée est de 6 kW avec un courant de 13 A à 400 V, ce qui permet de bien positionner le produit selon le niveau de sollicitation attendu.

Raccordement à vis pour une mise en œuvre précise en armoire

Le raccordement principal se fait par bornes à vis, une solution appréciée pour les câblages soignés et les serrages contrôlés. Ce format facilite l’intégration dans les ensembles de distribution et de commande où la tenue mécanique des conducteurs et la clarté du repérage sont essentielles. Le produit n’est pas prévu pour un montage direct sur rail DIN seul, ce qui oriente son usage vers une installation sur platine ou dans une configuration d’appareillage compatible.

Format compact pour tableaux et coffrets électriques

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 97 mm, ce contacteur de puissance conserve un encombrement contenu au regard de sa capacité de commutation. Ce format compact facilite son implantation dans les coffrets et armoires où l’espace doit être optimisé sans compromettre la lisibilité du câblage. Il constitue ainsi un choix pertinent pour les ensembles de commande moteur, les tableaux de distribution technique et les applications d’automatisme électromécanique.

Configuration claire des contacts pour schémas simples et efficaces

La structure de contacts comprend 3 contacts principaux à fermeture, sans contact principal à ouverture, ainsi qu’un auxiliaire à fermeture. Cette architecture correspond aux usages classiques de commande de moteur triphasé avec fonction auxiliaire de signalisation ou de maintien. Elle permet de répondre efficacement aux schémas les plus courants tout en limitant les ambiguïtés au moment du choix du bon appareillage, notamment lorsqu’un contact auxiliaire NO intégré est recherché dès l’origine.

Une solution technique adaptée aux ensembles de commande de la gamme DILM

Issu de la gamme DILM, ce contacteur est destiné aux professionnels recherchant un appareil de commande de puissance cohérent avec les besoins courants en pilotage moteur. Son équilibre entre capacité de coupure, format compact, commande en tension alternative et contact auxiliaire intégré en fait une solution adaptée pour équiper un départ moteur, compléter un coffret de commande ou remplacer un contacteur aux caractéristiques strictement équivalentes dans une installation existante.
