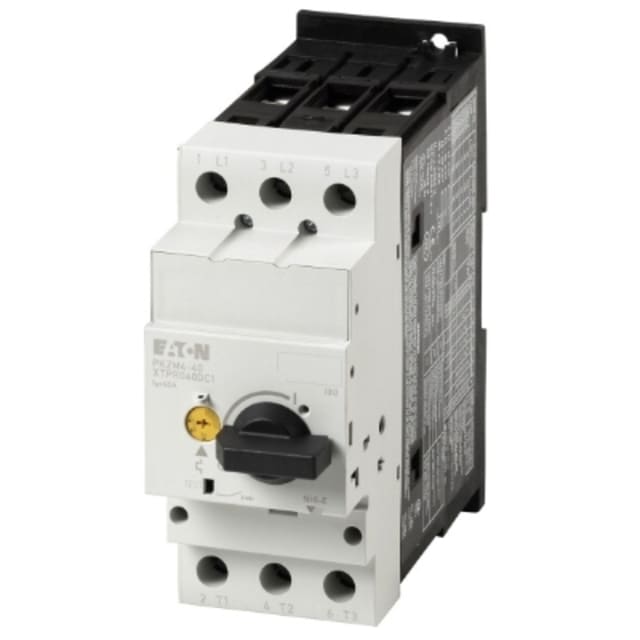

Disjoncteur moteur tripolaire 24-40A borne à boulon 222354

Disjoncteur moteur tripolaire conçu pour la protection et la commande des moteurs

Ce disjoncteur moteur tripolaire est destiné à la protection des départs moteurs en environnement industriel et tertiaire. Son fonctionnement thermo-magnétique permet d’assurer à la fois la protection contre les surcharges et le déclenchement rapide en cas de court-circuit. Il convient aux installations où une protection moteur dédiée est recherchée avec un appareil compact, à commande directe par bouton rotatif et intégration en tableau.

Plage de réglage 32 à 40 A pour l’ajustement au moteur installé

La zone de réglage de surcharge de 32 à 40 A permet d’adapter précisément le disjoncteur au courant nominal du moteur à protéger. Ce réglage est essentiel pour limiter les déclenchements inadaptés tout en conservant une protection cohérente avec l’application. Ce modèle est donc particulièrement indiqué pour les départs moteurs nécessitant un calibre élevé dans cette plage, avec une exploitation claire et simple grâce à la commande rotative en face avant.

Pouvoir de coupure élevé et déclenchement rapide sur court-circuit

Pour les circuits moteurs exposés à des contraintes électriques importantes, ce modèle dispose d’un déclencheur magnétique avec seuil de court-circuit de 620 A et d’un pouvoir de coupure assigné Icu de 50 kA à 400 V en courant alternatif. Cette configuration en fait une solution adaptée aux tableaux de distribution et de protection où la tenue aux défauts doit rester compatible avec des installations exigeantes. La technologie thermo-magnétique apporte une réponse nette et directe aux défauts tout en restant adaptée à la protection des moteurs.

Adapté aux moteurs triphasés jusqu’à 20 kW à 400 V AC-3

Ce disjoncteur moteur est donné pour une puissance de service de 20 kW à 400 V en catégorie AC-3, et 11 kW à 230 V AC-3. Il répond ainsi aux besoins des applications de démarrage et de coupure de moteurs asynchrones triphasés dans une large variété d’équipements. Sa sensibilité aux chutes de phase constitue un point important pour la protection du moteur, notamment dans les installations où la perte d’une phase peut provoquer un échauffement rapide et une dégradation du fonctionnement.

Raccordement à vis avec borne à boulon pour une connexion robuste

Le raccordement principal à vis avec borne à boulon convient aux montages où une connexion mécanique sûre et bien maintenue est recherchée. Ce type de liaison est apprécié pour les départs de puissance et les conducteurs de section adaptée aux intensités en jeu. L’appareil est un modèle tripolaire à encastrer, conçu pour une intégration définitive dans l’ensemble de commande ou de distribution, avec une logique de câblage claire pour les professionnels du matériel électrique.

Format compact pour intégration en coffret ou tableau

Avec une largeur de 55 mm, une hauteur de 140 mm et une profondeur de 160 mm, ce disjoncteur moteur offre un encombrement cohérent avec les montages en tableau. Son indice de protection IP20 le destine à une installation dans une enveloppe appropriée. Son format permet de l’intégrer dans des ensembles de protection et de distribution électrique sans alourdir inutilement l’implantation, tout en conservant une accessibilité pratique à la commande rotative.

Une solution claire pour les départs moteurs exigeants

Ce modèle se distingue par sa vocation technique bien définie : protéger un moteur triphasé avec un réglage de 32 à 40 A, une capacité de coupure élevée et une détection des chutes de phase. Il s’adresse aux intégrateurs, tableautiers, installateurs et mainteneurs recherchant un disjoncteur moteur adapté aux intensités soutenues, facile à identifier dans une gamme de protections spécifiques pour moteurs. Son positionnement en fait un choix pertinent pour les armoires électriques où la protection moteur doit rester lisible, compacte et directement exploitable.
