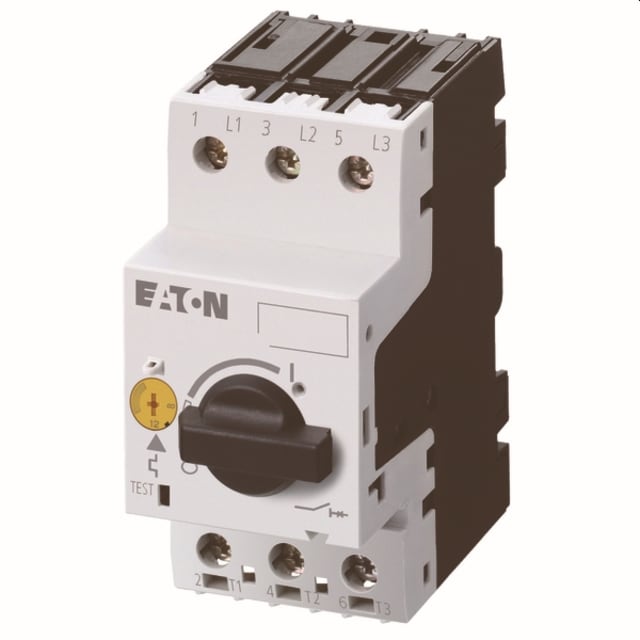

Disjoncteur protection transformateur 3P 2,5-4A 088914

Disjoncteur de protection transformateur 3P réglable pour circuits triphasés

Ce disjoncteur de protection transformateur 3 pôles est conçu pour la protection dédiée des transformateurs dans les installations électriques nécessitant un réglage précis de l’intensité. Son calibre thermique réglable de 2,5 à 4 A permet d’adapter la protection au courant nominal du circuit, tout en conservant une implantation compacte dans l’armoire. Il convient aux ensembles de distribution, de commande et de protection où la sélectivité et la maîtrise du réglage sont importantes.

Réglage de surcharge 2,5 à 4 A pour une adaptation plus fine

La plage de réglage de surcharge de 2,5 à 4 A facilite l’ajustement du seuil de protection selon les caractéristiques du transformateur à protéger. Ce point est essentiel pour limiter les déclenchements inadaptés tout en conservant une protection efficace contre les surintensités prolongées. Le courant permanent de mesure indiqué à 4 A confirme son positionnement sur des applications de faible intensité demandant une protection technique précise.

Pouvoir de coupure élevé pour une protection robuste du départ

Avec un pouvoir de coupure assigné de 150 kA à 400 V en 50 Hz, ce disjoncteur est adapté aux environnements où le niveau de court-circuit potentiel impose une protection capable d’interrompre rapidement un défaut important. Le déclenchement instantané non différé est donné pour 84 A, ce qui participe à la protection du circuit en cas de court-circuit franc. Ce type de configuration est particulièrement recherché dans les tableaux où la continuité de l’installation dépend d’une protection bien dimensionnée.

Format compact pour intégration en coffret et tableau électrique

Son format à encastrer, avec une largeur compacte d’environ 45 mm, une hauteur de 93 mm et une profondeur de 76 mm, permet une intégration pratique dans les coffrets et tableaux électriques. L’appareil est également compatible avec un montage sur profilé chapeau, ce qui apporte de la souplesse lors de la conception ou de la modernisation d’une armoire. Cette compacité aide à préserver l’espace disponible sans sacrifier la fonction de protection spécifique du départ transformateur.

Raccordement à vis et commande rotative pour une mise en œuvre nette

Le raccordement principal à vis répond aux attentes des installateurs recherchant un serrage mécanique clair et une connexion adaptée aux environnements de câblage structurés. La commande par bouton rotatif rend la manœuvre simple et lisible sur la face avant de l’appareil. Cette exécution favorise une exploitation directe du disjoncteur dans les ensembles de commande, avec une lecture plus intuitive de l’état de service et de déclenchement.

Appareil complet avec unité de protection intégrée

Ce modèle est livré comme appareil complet avec unité de protection intégrée. Il ne comporte pas de déclencheur à minimum de tension, pas de commande moteur intégrée et ne dispose pas de contacts auxiliaires intégrés en version standard. En revanche, la présence d’un dispositif de signalisation de déclenchement constitue un point utile pour le diagnostic et la maintenance, notamment dans les installations où l’identification rapide d’un défaut permet de réduire le temps d’intervention.

Caractéristiques électriques adaptées aux environnements industriels

Prévu pour une tension assignée jusqu’à 690 V, ce disjoncteur de protection transformateur trouve sa place dans de nombreux ensembles triphasés de commande et de distribution. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée, comme un coffret ou une armoire électrique. Sa puissance dissipée de 4,88 W doit être prise en compte dans l’étude thermique du tableau, en particulier dans les réalisations compactes ou fortement équipées.

Un choix pertinent pour la protection spécifique des transformateurs

Ce disjoncteur 3P 2,5-4 A répond à un besoin précis : protéger un transformateur avec un appareil dédié, réglable et facile à intégrer dans un tableau électrique. Il s’adresse aux professionnels qui recherchent une solution claire pour la protection d’un départ spécifique, avec raccordement à vis, commande frontale rotative, montage possible sur rail et niveau de coupure élevé. Pour l’achat d’un appareillage de protection, ce positionnement technique aide à sélectionner un produit réellement adapté à la fonction visée, sans confusion avec un simple disjoncteur moteur standard.
