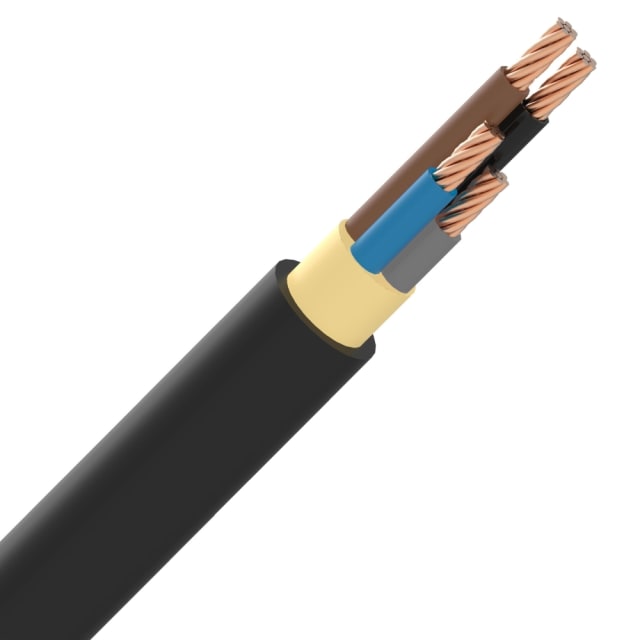

Câble d’énergie et raccordement EXVB 4x50mm² 1kV Eca

Câble d’énergie et de raccordement EXVB 4×50 mm² 0,6/1 kV pour alimentation basse tension

Ce câble d’énergie et de raccordement EXVB 4×50 mm² 1 kV Eca est conçu pour les liaisons de puissance en basse tension nécessitant une section importante et une bonne tenue mécanique en pose fixe. Sa configuration 4 conducteurs de 50 mm² convient aux alimentations triphasées sans conducteur de protection intégré, pour les raccordements d’équipements, de tableaux, de colonnes montantes ou de distributions secondaires où la puissance transportée et la stabilité de l’installation sont déterminantes.

Âmes cuivre câblées classe 2 pour un bon compromis entre tenue et mise en œuvre

Les conducteurs en cuivre nu de classe 2, de forme ronde et câblée, apportent une solution adaptée aux installations de distribution demandant à la fois une bonne conductivité et une structure compatible avec les contraintes de chantier. Cette construction facilite l’usage sur des parcours techniques exigeants tout en conservant une section nominale de 50 mm² pensée pour les intensités élevées et les raccordements de forte capacité.

Isolation XLPE et gaine PVC noire pour les réseaux de distribution 1 kV

L’isolation principale en polyéthylène réticulé (XLPE) permet au câble EXVB de travailler sur des installations de tension nominale Uo/U de 0,6/1 kV, avec une température maximale admissible du conducteur de 90 °C. La gaine extérieure en PVC noir renforce l’aptitude du câble aux usages de distribution et de raccordement en environnement fixe. L’ensemble XLPE/PVC est particulièrement recherché pour les réseaux d’alimentation où l’on attend une structure cohérente entre performance électrique, tenue thermique et protection extérieure.

Format 4 conducteurs sans terre intégrée pour les schémas adaptés

Cette version 4×50 mm² est fournie sans conducteur de protection. Elle répond donc aux configurations où la terre est prévue séparément selon l’architecture du réseau ou le mode de pose retenu. L’identification des conducteurs par couleur facilite le repérage lors du câblage, du raccordement et des opérations de maintenance, tout en limitant les erreurs au moment de la connexion sur bornes, appareillages ou coffrets de puissance.

Pose fixe, encombrement maîtrisé et rayon de courbure à anticiper

Avec un diamètre extérieur approximatif de 33 mm et un rayon de courbure minimal de 12 fois le diamètre, ce câble demande une préparation sérieuse du cheminement, notamment dans les gaines, réservations, passages techniques et zones de raccordement. Son poids de 2585 kg/km confirme son positionnement sur des applications de puissance où la robustesse de la ligne et la section utile priment. Pour une mise en œuvre propre, il convient d’anticiper les efforts de manutention, l’espace disponible et la géométrie de pose.

Plages de température adaptées aux conditions de service statiques

Le câble EXVB 4×50 mm² est prévu pour une température de pose comprise entre 5 et 50 °C, avec une plage de service statique de 0 à 60 °C. Ces données sont importantes pour les installateurs qui doivent sécuriser la mise en place et garantir le bon comportement du câble une fois installé. Dans les locaux techniques, les colonnes, les zones de distribution et les raccordements fixes, ces caractéristiques permettent de sélectionner un câble cohérent avec les contraintes thermiques usuelles d’une installation électrique de puissance.

Classe de réaction au feu Eca pour une sélection claire sur vos projets

Sa classe de réaction au feu Eca selon EN 13501-6 apporte une information utile au moment du choix produit dans les environnements où ce critère doit être identifié rapidement. Pour un achat plus sûr et plus lisible, cette référence EXVB permet de cibler directement un câble d’énergie 4×50 mm² noir, XLPE/PVC, sans terre, destiné au raccordement et à la distribution basse tension, avec des caractéristiques techniques précises et une construction adaptée aux usages professionnels.
